6.2.2.M6S-DOUBLECONVEYOR(PNEUMATICCIRCUITDIAGRAM)13/13 6.2.2. M6S- ダブ ルコンベ ア(エ アー配 管図) 13/1 3 UQ01361 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 4 S1…
B ( )
A ( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
Ref.BED
b
c1
Ref.BED
c2
Ref.BED
UQ01361
6.
CONVEYOR
/
コンベア
220
PTS-NXT-10JE
Vol.2

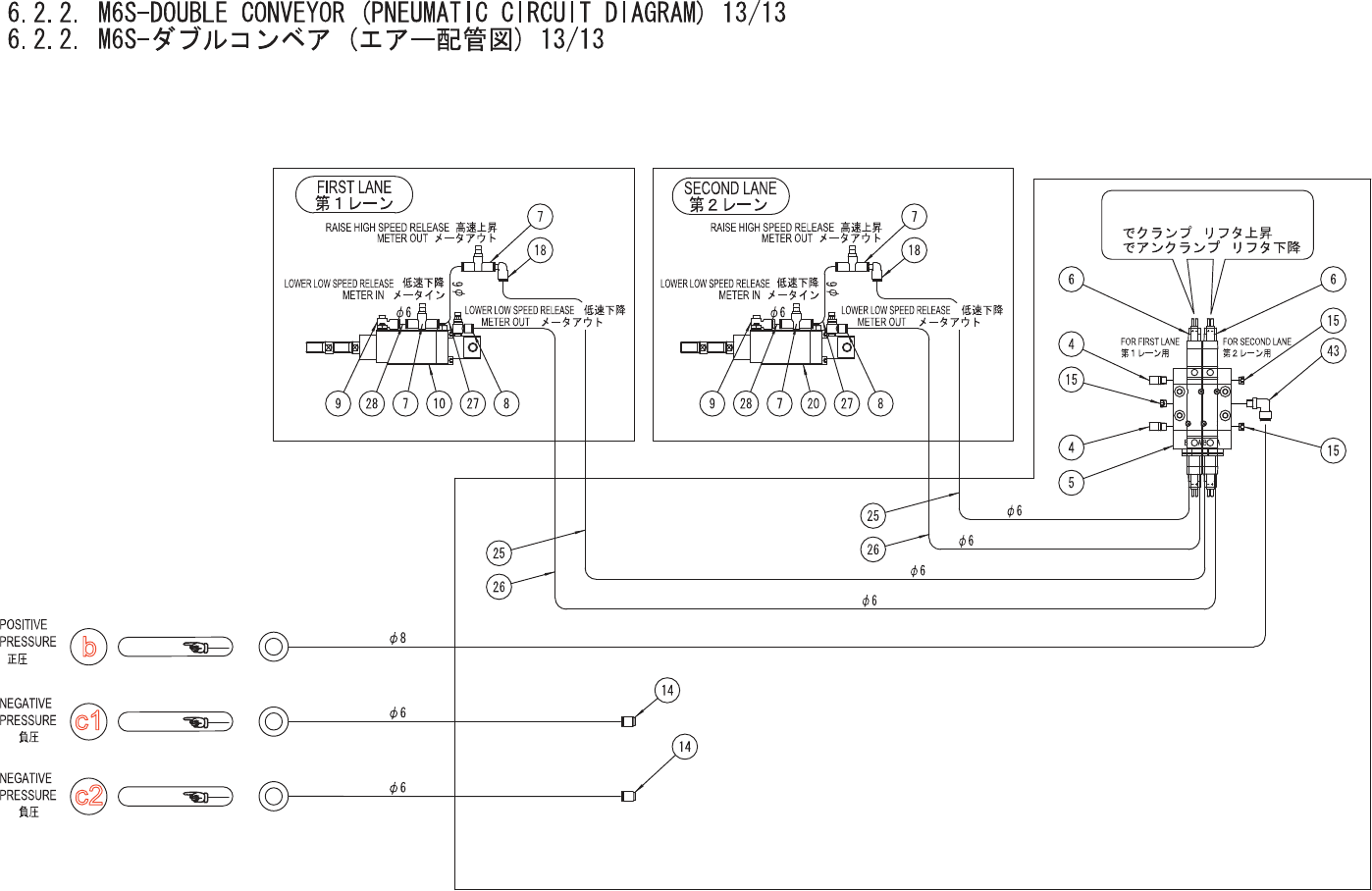

6.2.2.M6S-DOUBLECONVEYOR(PNEUMATICCIRCUITDIAGRAM)13/13
6.2.2.M6S-ダブルコンベア(エアー配管図)13/13
UQ01361
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE,SOL バルブＳＯＬ SY3240-5LOZ OT
7 K5340Y 4 CONTROLLER,SPEED コントローラスピード AS2001F-06(ｼﾛ) OT
8 K5342D 2 CONTROLLER,SPEED コントローラスピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 2 UNION,ELBOW ユニオンエルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER,AIR シリンダエアー OT
14 K20075 2 CAP キャップ KQ2C06-00 OT
15 A3034A 3 PLUG 埋栓 PT1/8 OT
18 Y3079H 2 UNION,ELBOW ユニオンエルボ KQ2L06-99 OT
20 XS02640 1 CYLINDER,AIR シリンダエアー OT
25 PZ06710 2 TUBE チューブ OT
26 PZ12720 2 TUBE チューブ OT
27 PZ12690 2 TUBE チューブ OT
28 PZ12700 2 TUBE チューブ OT
43 Y3079S 1 UNION,ELBOW ユニオン エル
ボ
KQ2L08-01S OT
6.
CONVEYOR
/
コンベア
221
PTS-NXT-10JE
Vol.2

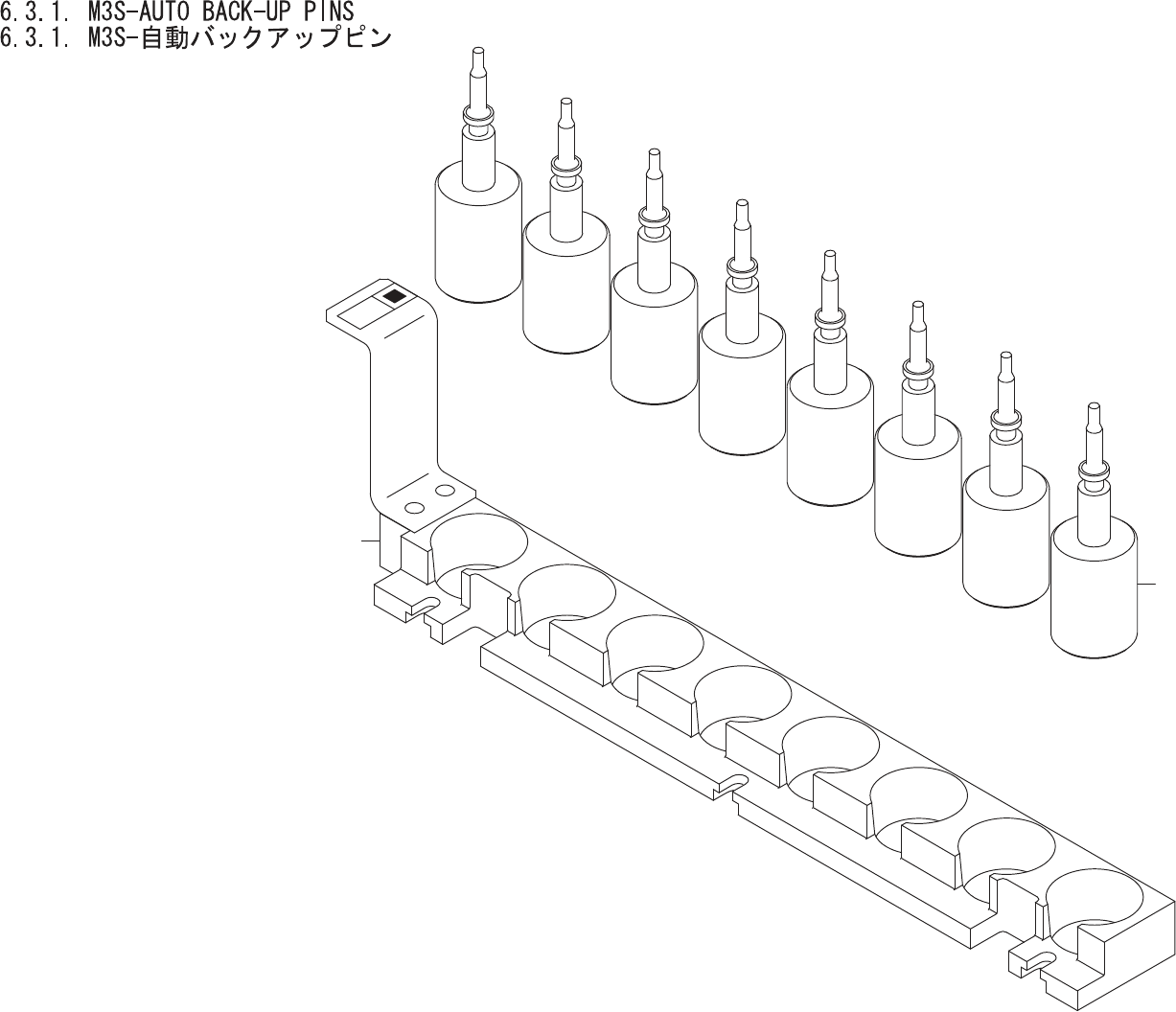

1
2
UQ01611
6.
CONVEYOR
/
コンベア
222
PTS-NXT-10JE
Vol.2
