6.3.4.SOFTBACK-UPPINS
6.3.4.ソフトバックアップピン
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XH04 1 PIN,BACKUP ピンバックアップ OT
2 AA1XK04 1 PIN,BACKUP
ピ
ン バックアッ
プ
OT
6.
CONVEYOR
/
コンベア
229
PTS-NXT-10JE
Vol.2
200mm
200mm
165mm
165mm
280mm
280mm
STANDARD/
(M3S DOUBLE CONVEYOR)
Paired Production Mode
Paired Production Mode
Paired Production Mode
2
15
16
17
18
3
4
14
1
40
42
41
39
44
46
45
47
43
49
50
50
51
48
20
21
22
22
23
19
6.
CONVEYOR
/
コンベア
230
PTS-NXT-10JE
Vol.2

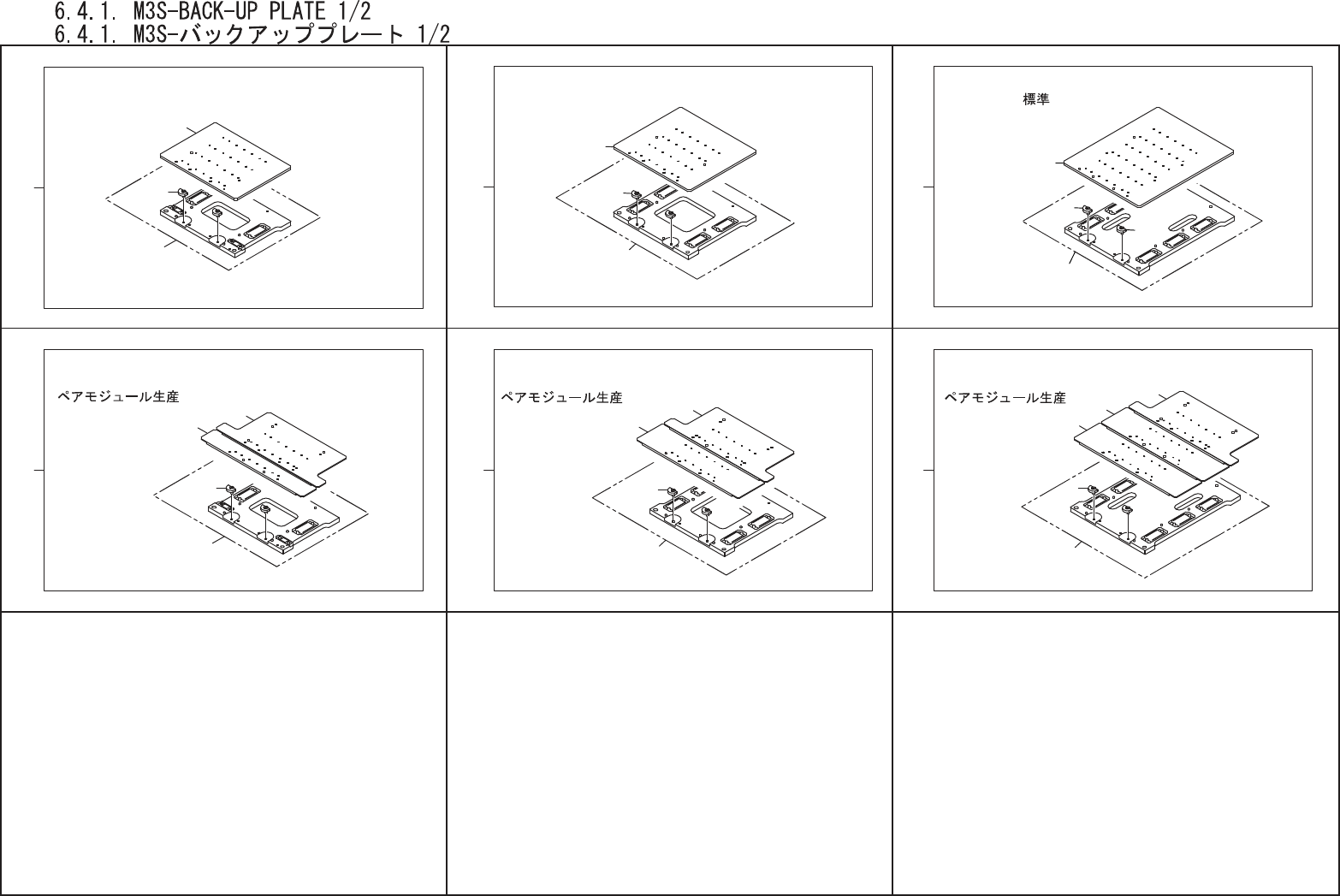

6.4.1.M3S-BACK-UPPLATE1/2
6.4.1.M3S-バックアッププレート1/2
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24G07 1 PLATE,BACKUP プレートバックアップ OT
2 AA23G07 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66073 1 PLATE,BACKUP プレートバックアップ FE
14 AA24X06 1 PLATE,BACKUP プレートバックアップ OT
15 AA23G07 1 FRAME フレーム OT
16 AA35A02 2 SCREW ネジ OT
17 PM66123 1 PLATE,BACKUP プレートバックアップ FE
18 PM66144 1 PLATE,BACKUP プレートバックアップ FE
19 AA24Y06 1 PLATE,BACKUP プレートバックアップ OT
20 AA23H09 1 FRAME フレーム OT
21 AA35A02 2 SCREW ネジ OT
22 PM66123 2 PLATE,BACKUP プレートバックアップ FE
23 PM66144 1 PLATE,BACKUP プレートバックアップ FE
39 AA2YT06 1 PLATE,BACKUP プレートバックアップ OT
40 AA2YW06 1 FRAME フレーム OT
41 AA35A02 2 SCREW ネジ OT
42 PM85301 1 PLATE,BACKUP プレートバックアップ FE
43 AA2YZ06 1 PLATE,BACKUP プレートバックアップ OT
44 AA2YW06 1 FRAME フレーム OT
45 AA35A02 2 SCREW ネジ OT
46 PM85321 1 PLATE,BACKUP プレートバックアップ FE
47 PM66144 1 PLATE,BACKUP プレートバックアップ FE
48 AA24H08 1 PLATE,BACKUP プレートバックアップ OT
49 AA23H09 1 FRAME フレーム OT
50 AA35A02 2 SCREW ネジ OT
51 PM66084 1 PLATE,BACKUP
プ
レート バックアッ
プ
FE
