6.4.2.M6S-BACK-UPPLATE
6.4.2.M6S-バックアッププレート
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA24N07 1 PLATE,BACKUP プレートバックアップ OT
2 AA23N09 1 FRAME フレーム OT
3 AA35A02 2 SCREW ネジ OT
4 PM66165 1 PLATE,BACKUP プレートバックアップ FE
5 PM66153 1 PLATE,BACKUP プレートバックアップ FE
6 AA24S07 1 PLATE,BACKUP プレートバックアップ OT
7 AA23S08 1 FRAME フレーム OT
8 AA35A02 2 SCREW ネジ OT
9 PM66165 3 PLATE,BACKUP プレートバックアップ FE
10 AA24T07 1 PLATE,BACKUP プレートバックアップ OT
11 AA23T08 1 FRAME フレーム OT
12 AA35A02 1 SCREW ネジ OT
13 PM66165 3 PLATE,BACKUP プレートバックアップ FE
14 PM66175 1 PLATE,BACKUP プレートバックアップ FE
15 AA2YX07 1 PLATE,BACKUP プレートバックアップ OT
16 AA2YY07 1 FRAME フレーム OT
17 AA35A02 2 SCREW ネジ OT
18 PM85311 1 PLATE,BACKUP プレートバックアップ FE
19 AA24R08 1 PLATE,BACKUP プレートバックアップ OT
20 AA23R10 1 FRAME フレーム OT
21 AA35A02 2 SCREW ネジ OT
22 PM66153 2 PLATE,BACKUP プレートバックアップ FE
23 PM66165 1 PLATE,BACKUP プレートバックアップ FE
24 AA24W06 1 PLATE,BACKUP プレートバックアップ OT
25 H5299B 2 BOLT,HEXSOCKET ボルト六角穴 M05X012ﾕﾆｸﾛﾒｯｷｼﾛ FE
26 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
27 AA23W09 1 FRAME フレーム OT
28 PM66165 4 PLATE,BACKUP プレートバックアップ FE
29 PM66175 1 PLATE,BACKUP
プ
レート バックアッ
プ
FE
6.
CONVEYOR
/
コンベア
235
PTS-NXT-10JE
Vol.2
2
6
7
12
13
3
4
4
4
1
5
8
9
10
11
14
15
16
6.
CONVEYOR
/
コンベア
236
PTS-NXT-10JE
Vol.2

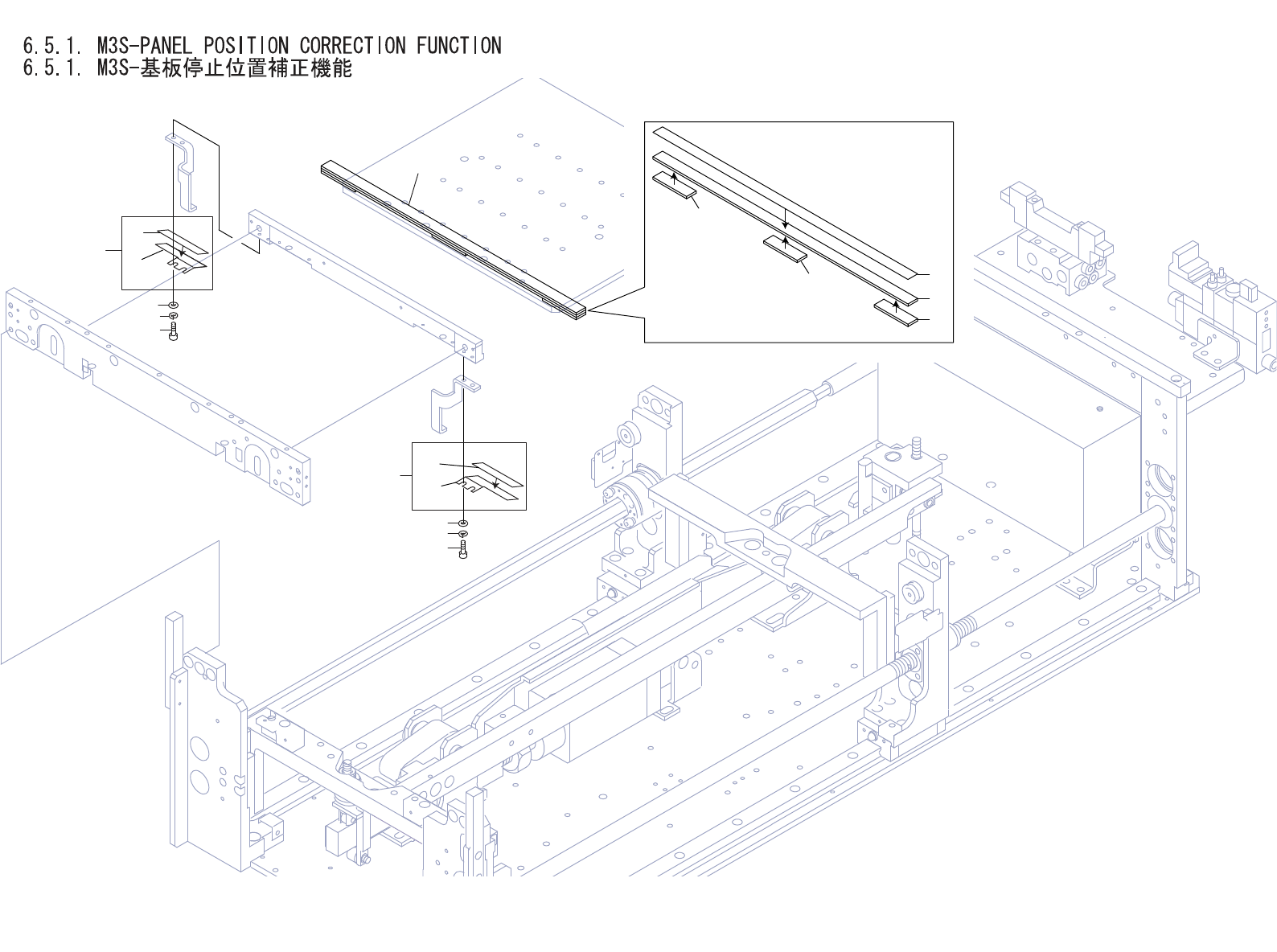

6.5.1.M3S-PANELPOSITIONCORRECTIONFUNCTION
