PTS-NXT-10JE - 第580页
5 6 9 10 11 9 10 11 9 10 11 9 10 11 8 8 1 4 7 7 AA3AD03 6. CONVEYOR / コンベア 240 PTS-NXT-10JE Vol.2
6.5.2.M6S-PANELPOSITIONCORRECTIONFUNCTION
6.5.2.M6S-基板停止位置補正機能
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2MZ02 2 PLATE プレート OT
2 PZ21051 2 SHEET シート OT
3 PB49701 2 PLATE プレート FE
4 PZ21041 6 MAGNET マグネット OT
5 AA2NS02 1 PLATE プレート OT
6 PZ21380 1 SHEET シート OT
7 PB50091 1 BKT ＢＫＴ FE
8 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
9 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
10 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
11 AA6SY00 2 PLATE プレート OT
12 PZ39040 2 SHEET シート OT
13 PB007G0 2 PLATE プレート FE
14 PZ39050 6 MAGNET マ
グ
ネット OT
6.
CONVEYOR
/
コンベア
239
PTS-NXT-10JE
Vol.2
5
6
9
10
11
9
10
11
9
10
11
9
10
11
8
8
1
4
7
7
AA3AD03
6.
CONVEYOR
/
コンベア
240
PTS-NXT-10JE
Vol.2

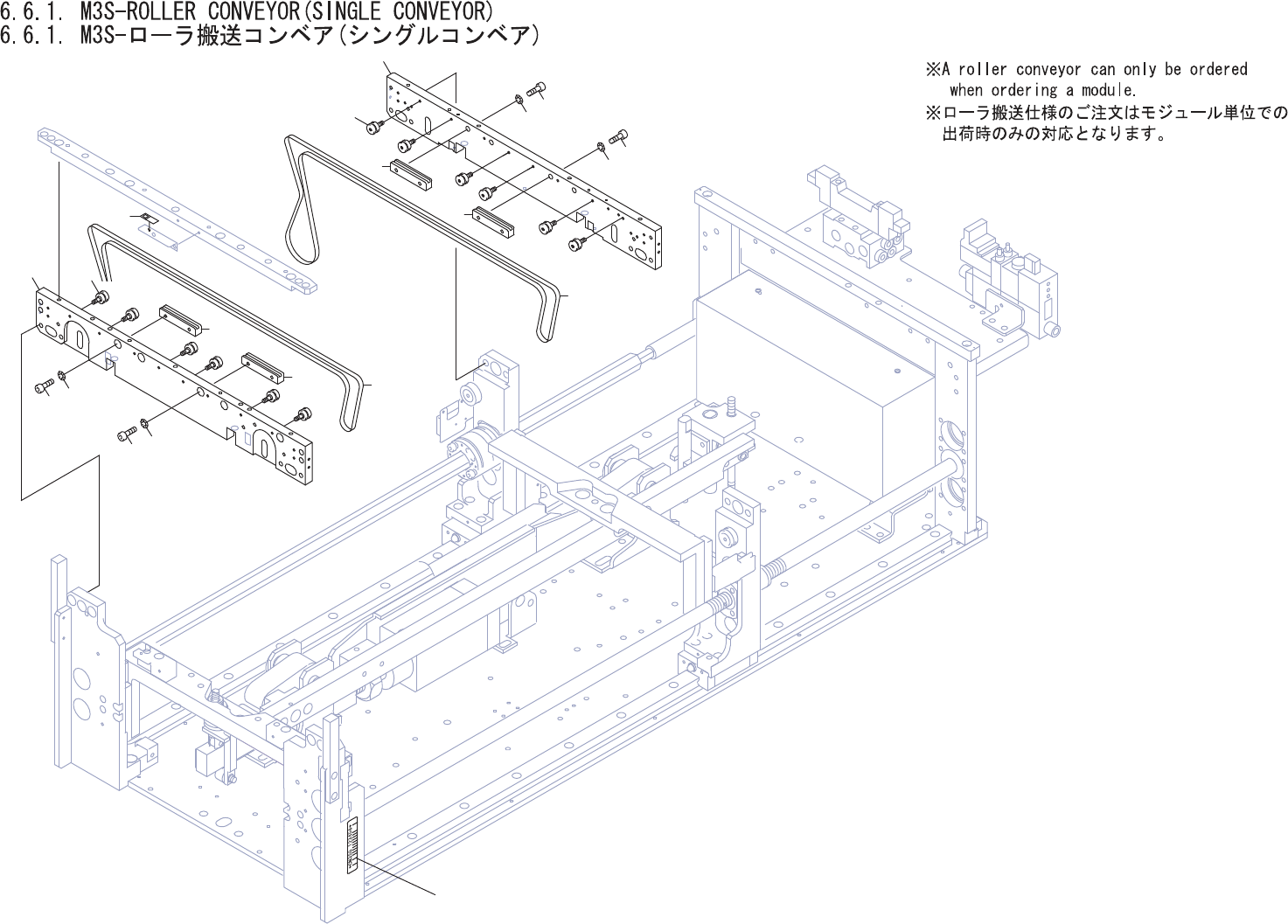

6.6.1.M3S-ROLLERCONVEYOR(SINGLECONVEYOR)
6.6.1.M3S-ローラ搬送コンベア(シングルコンベア)
AA3AD03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM023Y1 1 PLATE プレート FE
4 PM023Z1 1 PLATE プレート FE
5 PX03950 1 SEAL シール PL
6 PX03850 1 SEAL,BARCODE シールバーコード OT
7 XB02940 2 CONVEYOR,BELT コンベアベルト OT
8 XR00320 12 ROLLER ローラ OT
9 PM03SL0 4 GUIDE,BELT ガイドベルト OT
10 H5287A 8 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
11 W1011A 8 WASHER,CONICAL ワッシャ 皿 M-4-L FE
6.
CONVEYOR
/
コンベア
241
PTS-NXT-10JE
Vol.2
