PTS-NXT-10JE - 第583页
6.6.2.M3S-ROLLERCONVEYOR(DOUBLECONVEYOR) 6.6.2. M3S- ロー ラ搬送コ ンベ ア(ダ ブルコン ベア ) AA3AB03 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM023Y1 2 PLATE プレー ト F…
6
5
11
12
13
11
12
13
11
12
13
11
12
13
11
11
12
13
12
13
11
11
12
13
12
13
10
10
1
4
7
7
10
10
1
4
8
8
AA3AB03
6.
CONVEYOR
/
コンベア
242
PTS-NXT-10JE
Vol.2

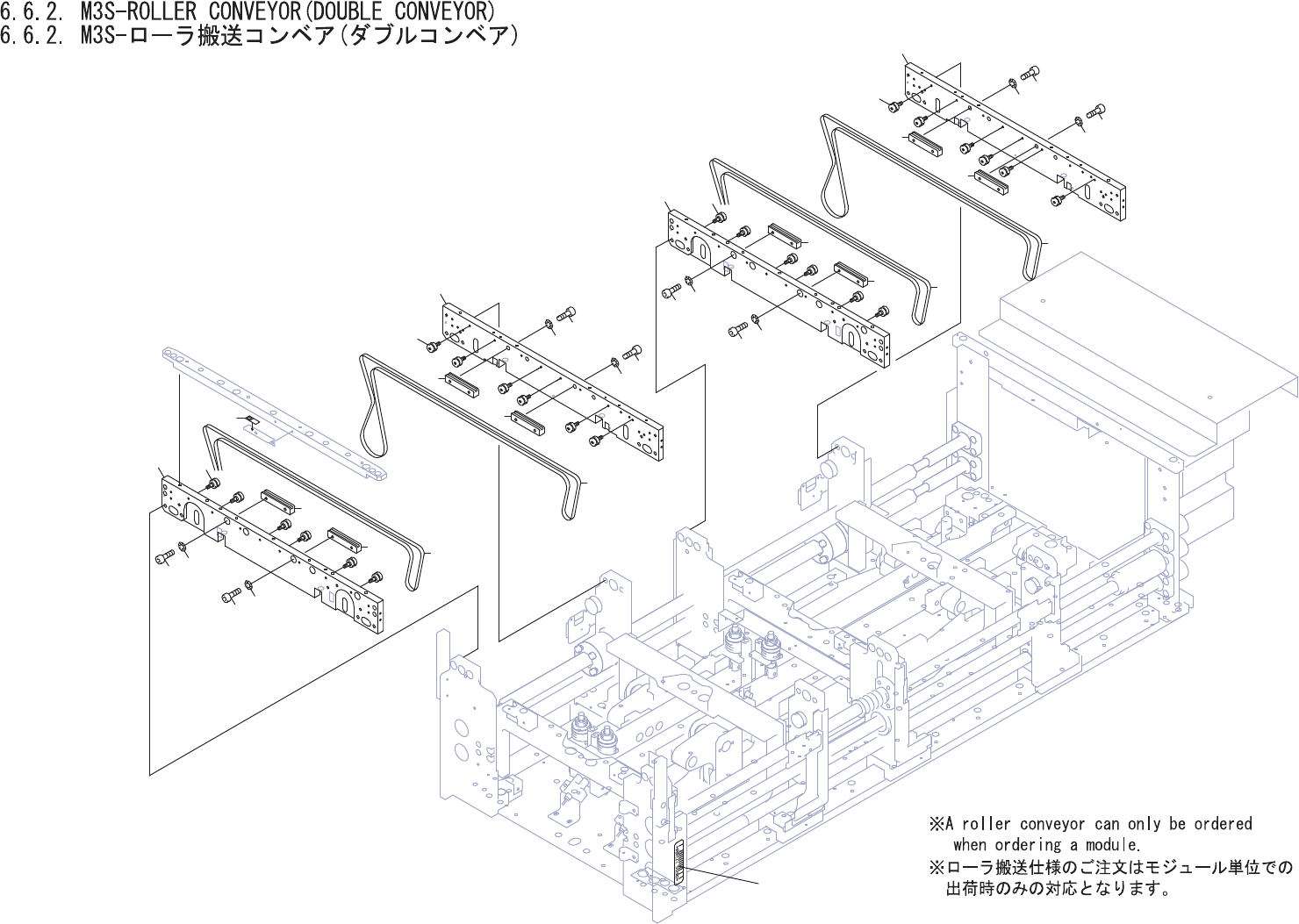

6.6.2.M3S-ROLLERCONVEYOR(DOUBLECONVEYOR)
6.6.2.M3S-ローラ搬送コンベア(ダブルコンベア)
AA3AB03
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM023Y1 2 PLATE プレート FE
4 PM023Z1 2 PLATE プレート FE
5 PX03930 1 SEAL シール PL
6 PX03830 1 SEAL,BARCODE シールバーコード OT
7 XB02940 2 CONVEYOR,BELT コンベアベルト OT
8 XB02950 2 CONVEYOR,BELT コンベアベルト OT
10 XR00320 24 ROLLER ローラ OT
11 PM03SL0 8 GUIDE,BELT ガイドベルト OT
12 H5287A 16 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
13 W1011A 16 WASHER,CONICAL ワッシャ 皿 M-4-L FE

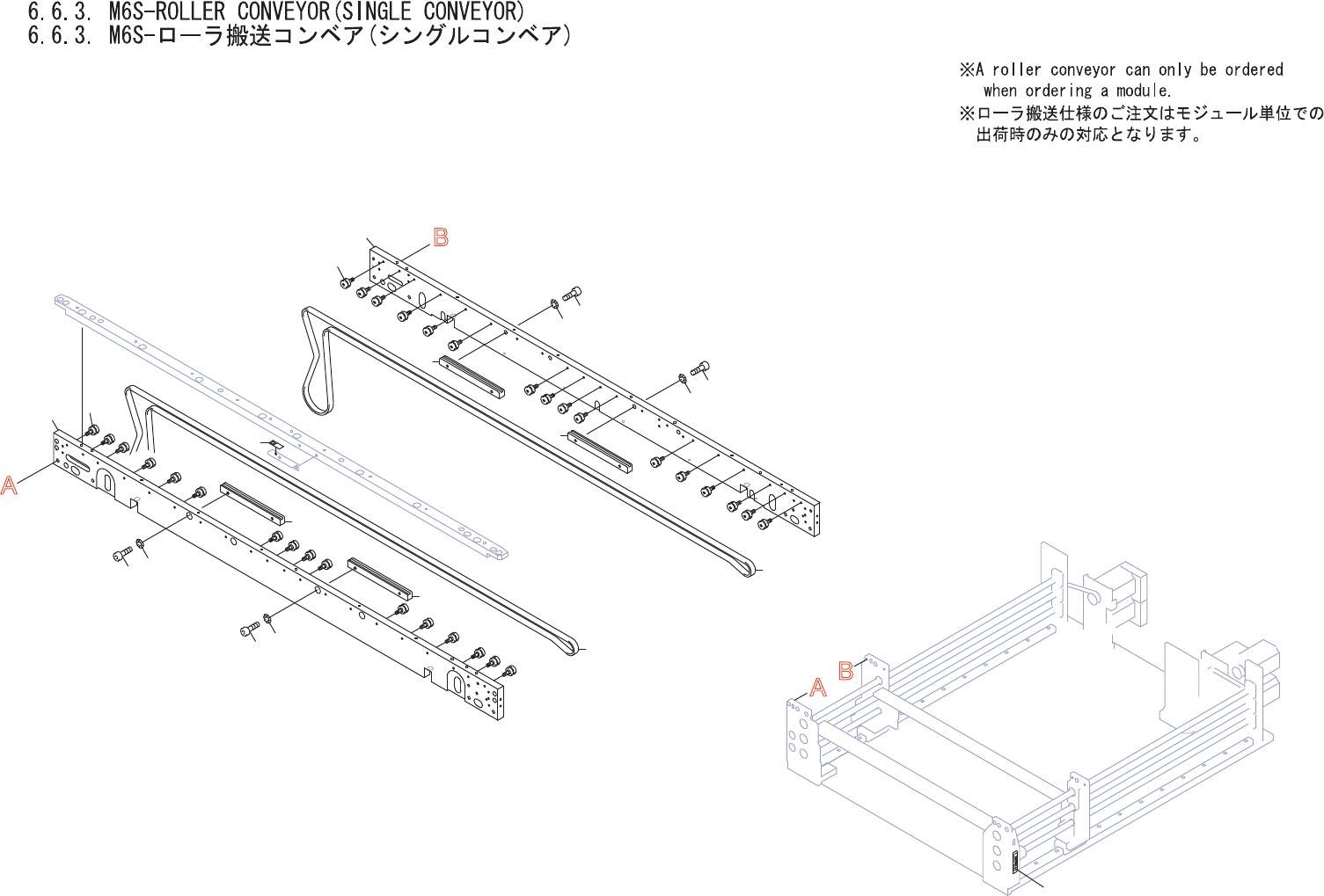

6.
CONVEYOR
/
コンベア
243
PTS-NXT-10JE
Vol.2
