Ref.2/ A C D C C D D D C B A,B 3 9 3.2 10 10 3.1 8 8 8 4 5 6 7 7 8 13 13 16 16 17.1 17.1 19 19 2 3.1 14 14 15 22 22 23 24 23 24 25 26 27 28 29 30 32 32 36 36 36 36 37 37.1 38 39 40 41 59 60 61 62 63 64 65 42 43 44 46 45 …

100%1 / 891
ＣＯＮＴＥＮＴＳ
6.1. SINGLECONVEYOR 6.1. シングルコンベア
6.1.1. M3S-SINGLECONVEYOR……………………………………………………
…
16 6.1.1. M3S-シングルコンベア…………………………………………
…
16
6.1.2. M6S-SINGLECONVEYOR……………………………………………………
…
54 6.1.2. M6S-シングルコンベア…………………………………………
…
54
6.1.3. M6S-SINGLECONVEYORS…………………………………………………
…
94 6.1.3. M6S-シングルコンベアS………………………………………
…
94
6.2. DOUBLECONVEYOR 6.2. ダブルコンベア
6.2.1. M3S-DOUBLECONVEYOR……………………………………………………
…
118 6.2.1. M3S-ダブルコンベア……………………………………………
…
118
6.2.2. M6S-DOUBLECONVEYOR……………………………………………………
…
180 6.2.2. M6S-ダブルコンベア……………………………………………
…
180
6.3. BACK-UPPINS 6.3. バックアップピン
6.3.1. M3S-AUTOBACK-UPPINS…………………………………………………
…
222 6.3.1. M3S-自動バックアップピン……………………………………
…
222
6.3.2. M6S-AUTOBACK-UPPINS…………………………………………………
…
224 6.3.2. M6S-自動バックアップピン……………………………………
…
224
6.3.3. M6S-AUTOBACK-UPPINS(SINGLECONVEYORS)………………………… 226 6.3.3. M6S-自動バックアップピン(シングルコンベアS)…………
…
226
6.3.4. SOFTBACK-UPPINS………………………………………………………
…
228 6.3.4. ソフトバックアップピン………………………………………
…
228
6.4. BACK-UPPLATE 6.4. バックアッププレート
6.4.1. M3S-BACKUPPLATE………………………………………………………
…
230 6.4.1. M3S-バックアッププレート……………………………………
…
230
6.4.2. M6S-BACKUPPLATE………………………………………………………
…
234 6.4.2. M6S-バックアッププレート……………………………………
…
234
6.5. PANELPOSITIONCORRECTIONFUNCTION 6.5. 基板停止位置補正機能
6.5.1. M3S-PANELPOSITIONCORRECTIONFUNCTION…………………………… 236 6.5.1. M3S-基板停止位置補正機能……………………………………
…
236
6.5.2. M6S-PANELPOSITIONCORRECTIONFUNCTION…………………………… 238 6.5.2. M6S-基板停止位置補正機能……………………………………
…
238
6.6. ROLLERCONVEYOR 6.6. ローラ搬送コンベア
6.6.1. M3S-ROLLERCONVEYOR(SINGLECONVEYOR)……………………………… 240 6.6.1. M3S-ローラ搬送コンベア(シングルコンベア)………………
…
240
6.6.2. M3S-ROLLERCONVEYOR(DOUBLECONVEYOR)……………………………… 242 6.6.2. M3S-ローラ搬送コンベア(ダブルコンベア)…………………
…
242
6.6.3. M6S-ROLLERCONVEYOR(SINGLECONVEYOR)……………………………… 244 6.6.3. M6S-ローラ搬送コンベア(シングルコンベア)………………
…
244
6.6.4. M6S-ROLLERCONVEYOR(DOUBLECONVEYOR)……………………………… 246 6.6.4. M6S-ローラ搬送コンベア(ダブルコンベア)…………………
…
246
Ref.2/
A
C
D
C
C
D
D
D
C
B
A,B
3
9
3.2
10
10
3.1
8
8
8
4
5
6
7
7
8
13
13
16
16
17.1
17.1
19
19
2
3.1
14
14
15
22
22
23
24
23
24
25
26
27
28
29
30
32
32
36
36
36
36
37
37.1
38
39
40
41
59
60
61
62
63
64
65
42
43
44
46
45
46
45
46
50
50
51
52
53
54
3.2
1
17
31
31
33
34
35
47
47.1
49
48
47
47.1
49
48
55
56
57
58
UD00732
7.
PARTS
SUPPLY
/
部品供給
16
PTS-NXT-10JE
Vol.3

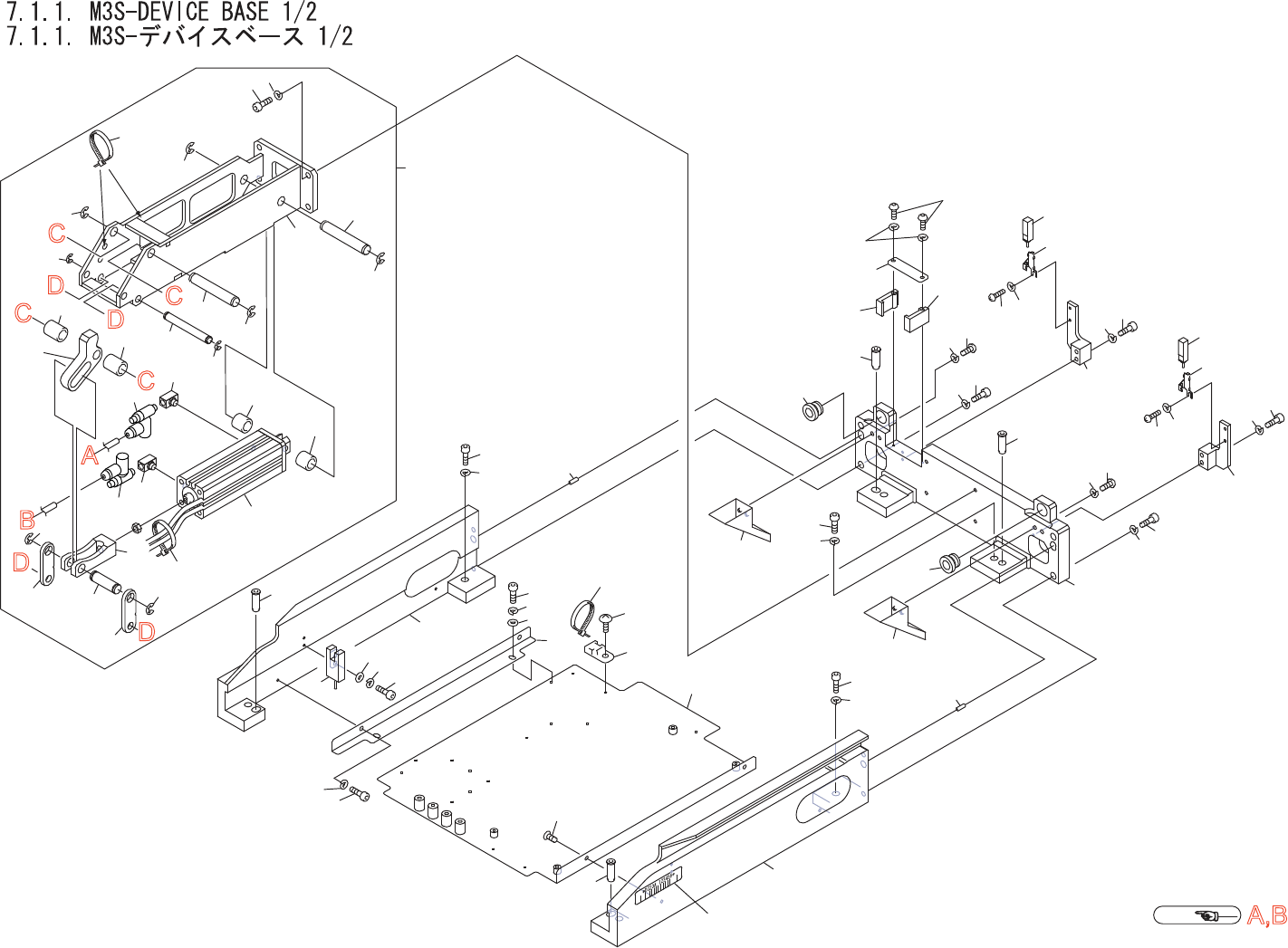

7.1.1.M3S-DEVICEBASE1/2
7.1.1.M3S-デバイスベース1/2
UD00732
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA34F12 1 CYLINDER,AIR シリンダエアー OT
2 PM87741 1 JOINT,KNUCKLE ジョイントナックル FE
3 PM85961 1 PIN ピン FE
3.1 S1003H 2 CIR-CLIP サークリップ ST-EW-6(3ｶｼﾛ) OT
3.2 PM85932 2 LINK リンク FE
4 PM87738 1 FRAME フレーム FE
5 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
6 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PM87692 2 PIN,PIVOT ピン支点 FE
8 S1003H 4 CIR-CLIP サークリップ ST-EW-6(3ｶｼﾛ) OT
9 PM87721 1 PIN,PIVOT ピン支点 FE
10 S1003F 2 CIR-CLIP サークリップ ST-EW-4(3ｶｼﾛ) OT
13 PM31812 2 COLLAR カラー FE
14 PM31802 2 COLLAR カラー FE
15 PM85925 1 LEVER,CLAMP レバークランプ FE
16 K53382 2 CONTROLLER,SPEED コントローラスピード AS1301F-M5-04(ｼﾛ) OT
17 S2101D 1 CYLINDER,AIR シリンダエアー CDQSD20-40DCM-M9BL OT
17.1 H1140A 2 BAND,TIE バンド結束 T18R PL
19 A4090A 2 ELBOW,UNIVERSAL エルボユニバーサル M-5UL OT
22 PB14511 2 CHUTE シュート FE
23 K5256G 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X012 FE
24 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
25 PM87982 1 BKT,SENSOR ＢＫＴセンサ FE
26 H5263A 2 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
27 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
28 PM87992 1 BKT,SENSOR ＢＫＴセンサ FE
29 H5263A 2 BOLT,HEXSOCKET ボルト六角穴 M03X018 FE
30 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PJ02942 2 HOLDER,CONNECTOR ホルダコネクタ PL
32 PM02595 2 BUSHING ブシュ FE
33 PM02614 1 PLATE プレート FE
34 K5256M 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X020 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 PM02643 4 PIN ピン FE
37 PM09BA0 1 BASE ベース FE
37.1 PX01600 1 SEAL,BARCODE シールバーコード OT
38 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
39 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
7.
PARTS
SUPPLY
/
部品供給
17
PTS-NXT-10JE
Vol.3
