7.1.2.M3S-DEVICEPALLET2/2
7.1.2.M3S-デバイスパレット2/2
UD01633
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
82 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
83 PM35453 1 PIN,DIAMOND-SHAPED ピンダイヤ FE
84 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
85 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
86 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
87 PM02614 1 PLATE プレート FE
88 PJ02942 2 HOLDER,CONNECTOR ホルダコネクタ PL
89 K5256M 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X020 FE
90 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
91 PB01575 1 PLATE,WELDED プレート熔接 FE
92 H5275A 3 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
93 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
94 PB01568 1 BKT ＢＫＴ FE
95 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
96 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
97 PB01556 1 SHEET シート PL
98 K5174D 1 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ｸﾛﾒｰﾄﾅﾍﾞｾﾑｽﾋﾞｽ FE
99 PM02544 4 SPACER スペーサ FE
101 PB14503 1 COVER カバー FE
102 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
103 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
104 XK03540 1 BOARD,PRINTEDCIRCUIT 基板プリント FH1206J0 OT
105 AA68N02 1 SHUTTER シャッタ OT
106 PB78733 1 BKT ＢＫＴ FE
107 PB77590 1 SHUTTER シャッタ FE
108 PB77611 1 NUT ナット FE
109 PM02DD1 2 WASHER ワッシャ FE
110 K5359E 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
111 PZ34303 1 SPRING,TENSION スプリング引張 FE
112 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
113 W1022A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
7.
PARTS
SUPPLY
/
部品供給
27
PTS-NXT-10JE
Vol.3
K
I
J
H
H
I
F
G
14
15
15
18
19
19
27
20
21
16
17
27
22
28
29
29
25
26
26
25
28
29
29
24
23
24
32
38.1
38.2
38.3
38.1
38.2
38.3
34
39
41
39
35
38
40
37
34
38
40
36
36
34
34
34
33
33
37
37
37
37
2
1
10
30
11
12
13
31
UD01343
7.
PARTS
SUPPLY
/
部品供給
28
PTS-NXT-10JE
Vol.3

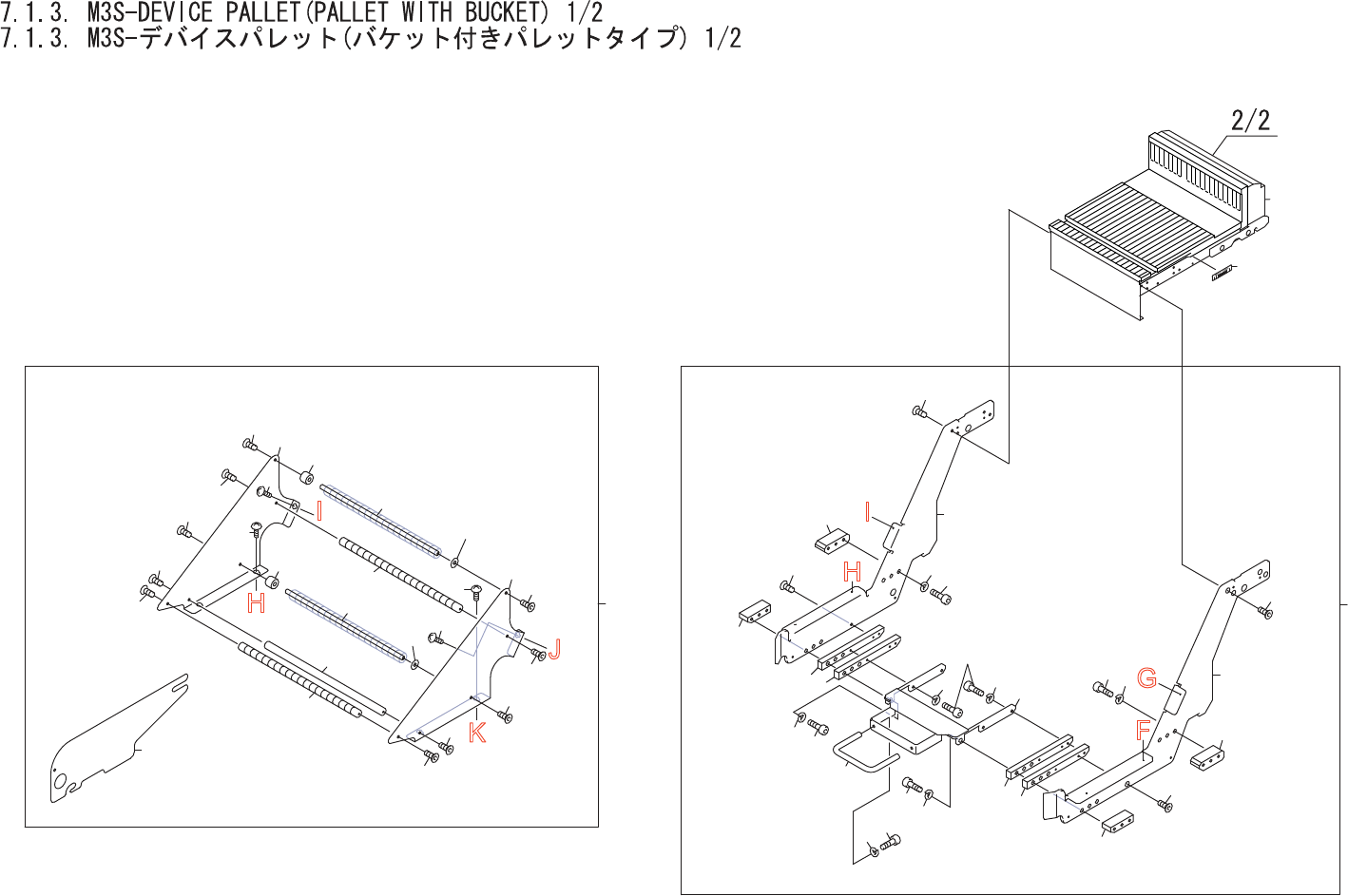

7.1.3.M3S-DEVICEPALLET(PALLETWITHBUCKET)1/2
7.1.3.M3S-デバイスパレット(バケット付きパレットタイプ)1/2
UD01343
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN31 1 PALLET パレット OT
2 PX04240 1 SEAL,BARCODE シールバーコード OT
10 AA40X03 1 ARM,CLAMP アームクランプ OT
11 PB52811 1 HANDLE ハンドル FE
12 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
13 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
14 PB59503 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
16 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
17 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
18 PB59514 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
20 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
21 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
22 PB63266 1 BKT,CONNECTING ＢＫＴツナギ FE
23 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
25 H5346A 6 BOLT,HEXSOCKET ボルト六角穴 M08X045 FE
26 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
27 PM53733 2 BLOCK ブロック FE
28 PM91652 2 BLOCK ブロック FE
29 PM91662 4 BLOCK ブロック FE
30 AA40S07 1 HOLDER,REEL ホルダリール OT
31 PB48703 10 PLATE,PARTITION プレート仕切り FE
32 PB57242 1 COVER,SIDE カバーサイド AL
33 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
34 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
35 PB57252 1 COVER,SIDE カバーサイド AL
36 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
37 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
38 PH01151 40 ROLLER ローラ OT
38.1 PB71681 2 SPACER スペーサ FE t=0.5,INT
38.2 PB71691 2 SPACER スペーサ FE t=1.0,INT
38.3 PB71701 2 SPACER スペーサ FE t=2.0,INT
39 PM44624 2 SHAFT シャフト AL
40 PM44644 2 SHAFT シャフト FE
41 PM53083 1 BAR バー FE
7.
PARTS
SUPPLY
/
部品供給
29
PTS-NXT-10JE
Vol.3
