7.1.3.M3S-DEVICEPALLET(PALLETWITHBUCKET)1/2
7.1.3.M3S-デバイスパレット(バケット付きパレットタイプ)1/2
UD01343
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN31 1 PALLET パレット OT
2 PX04240 1 SEAL,BARCODE シールバーコード OT
10 AA40X03 1 ARM,CLAMP アームクランプ OT
11 PB52811 1 HANDLE ハンドル FE
12 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
13 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
14 PB59503 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
16 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
17 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
18 PB59514 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
20 H5341A 3 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
21 W1025A 3 WASHER,LOCK ワッシャスプリング 8M/M FE
22 PB63266 1 BKT,CONNECTING ＢＫＴツナギ FE
23 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
24 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
25 H5346A 6 BOLT,HEXSOCKET ボルト六角穴 M08X045 FE
26 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
27 PM53733 2 BLOCK ブロック FE
28 PM91652 2 BLOCK ブロック FE
29 PM91662 4 BLOCK ブロック FE
30 AA40S07 1 HOLDER,REEL ホルダリール OT
31 PB48703 10 PLATE,PARTITION プレート仕切り FE
32 PB57242 1 COVER,SIDE カバーサイド AL
33 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
34 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
35 PB57252 1 COVER,SIDE カバーサイド AL
36 K5172L 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
37 K5359E 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
38 PH01151 40 ROLLER ローラ OT
38.1 PB71681 2 SPACER スペーサ FE t=0.5,INT
38.2 PB71691 2 SPACER スペーサ FE t=1.0,INT
38.3 PB71701 2 SPACER スペーサ FE t=2.0,INT
39 PM44624 2 SHAFT シャフト AL
40 PM44644 2 SHAFT シャフト FE
41 PM53083 1 BAR バー FE
7.
PARTS
SUPPLY
/
部品供給
29
PTS-NXT-10JE
Vol.3
A
A
1
2
2
3
4
5
13
15
14
16
20
20.1
21
22
23
24
25
25
26
26.1
27
28
29
32
33
40
40
41
42
43
44
48
48.1
49
50
51
52
53
53
54
54.1
55
56
57
60
61
68
69
70
71
72
73
73
74
75
76
78
79
80
81
82
83
84
85
86
91
92
93
94
99
97
104
98
101
102
103
95
96
12
77
12
105
106
107
111
109
109
110
112
113
108
17
18
19
19
17
18
34
35
36
45
46
47
45
46
47
57.2
57.3
62
63
64
77.1
29.3
29.2
87
88
88
89
90
29.1
57.1
UD01343
7.
PARTS
SUPPLY
/
部品供給
30
PTS-NXT-10JE
Vol.3

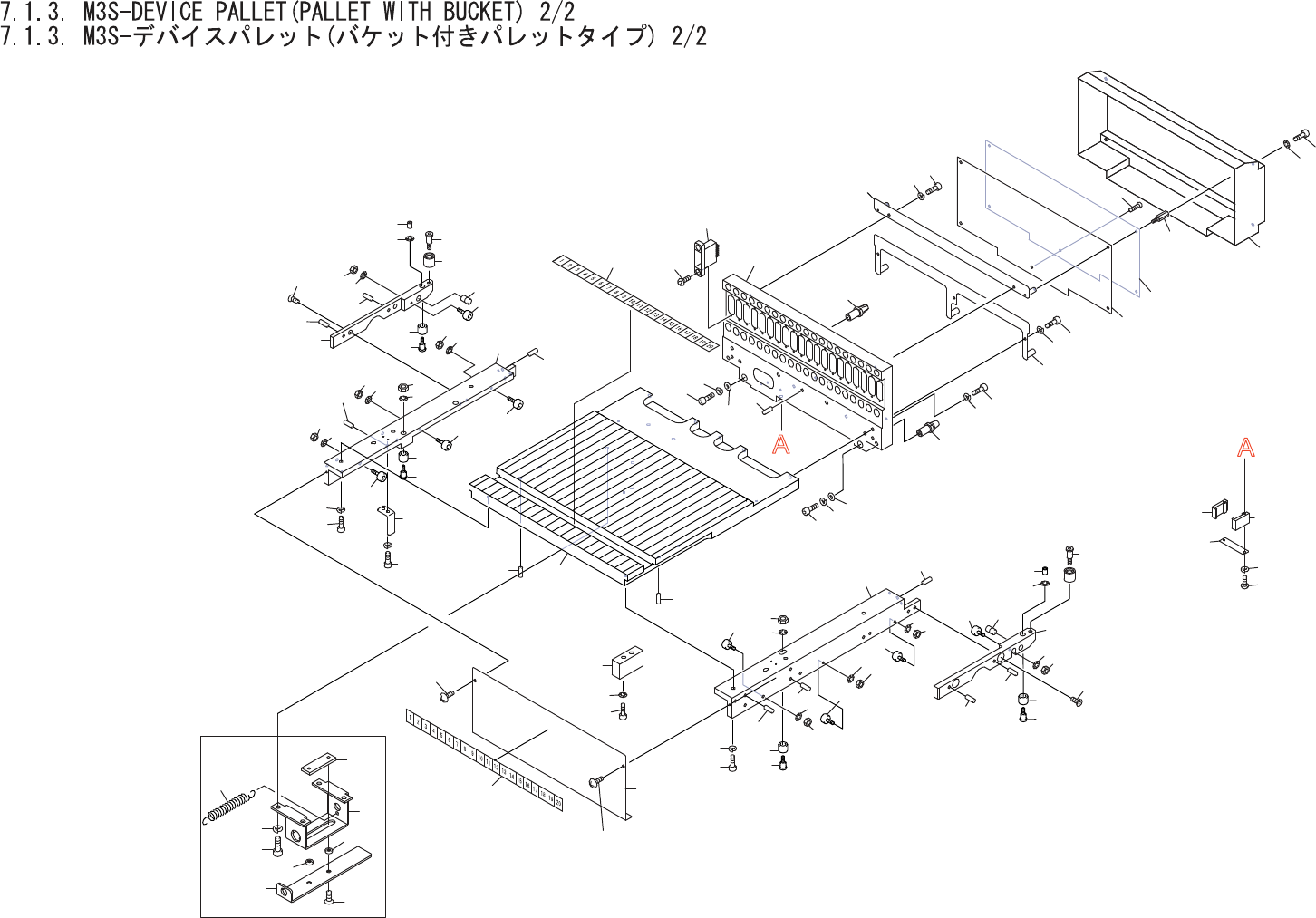

7.1.3.M3S-DEVICEPALLET(PALLETWITHBUCKET)2/2
7.1.3.M3S-デバイスパレット(バケット付きパレットタイプ)2/2
UD01343
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM63906 1 PALLET パレット FE
2 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
3 PM11906 1 BLOCK ブロック FE
4 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
5 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
12 PX00143 2 NAMEPLATE 銘板 PL
13 PM04TA2 1 BKT,RAIL ＢＫＴレール FE
14 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
15 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
16 H2093K 1 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT,HEX ナット六角 M3P=0.5 FE
19 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN,ROLLER ピンローラ FE
21 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
22 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
23 PM91693 1 BAR,GUIDE バーガイド FE
24 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
25 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
26 PM26721 1 ROLLER ローラ FE
26.1 PM51371 1 PIN,ROLLER ピンローラ FE
27 PM02503 1 NUT ナット FE
28 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
29.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
32 PM02352 1 PIN,ROLLER ピンローラ FE
33 PM02422 1 ROLLER ローラ PL
34 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
35 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
36 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
40 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
41 PM04TB2 1 BKT,RAIL ＢＫＴレール FE
42 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
43 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
44 H2093K 1 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
7.
PARTS
SUPPLY
/
部品供給
31
PTS-NXT-10JE
Vol.3
