12 14 16 13 17 15 23 25 22 21 24 26 2 11 19 20 28 29 27 18 1 UD01731 7. PARTS SUPPLY / 部品供給 44 PTS-NXT-10JE Vol.3

100%1 / 891
This page intentionally blank.
7.
PARTS
SUPPLY
/
部品供給
43
PTS-NXT-10JE
Vol.3
12
14
16
13
17
15
23
25
22
21
24
26
2
11
19
20
28
29
27
18
1
UD01731
7.
PARTS
SUPPLY
/
部品供給
44
PTS-NXT-10JE
Vol.3

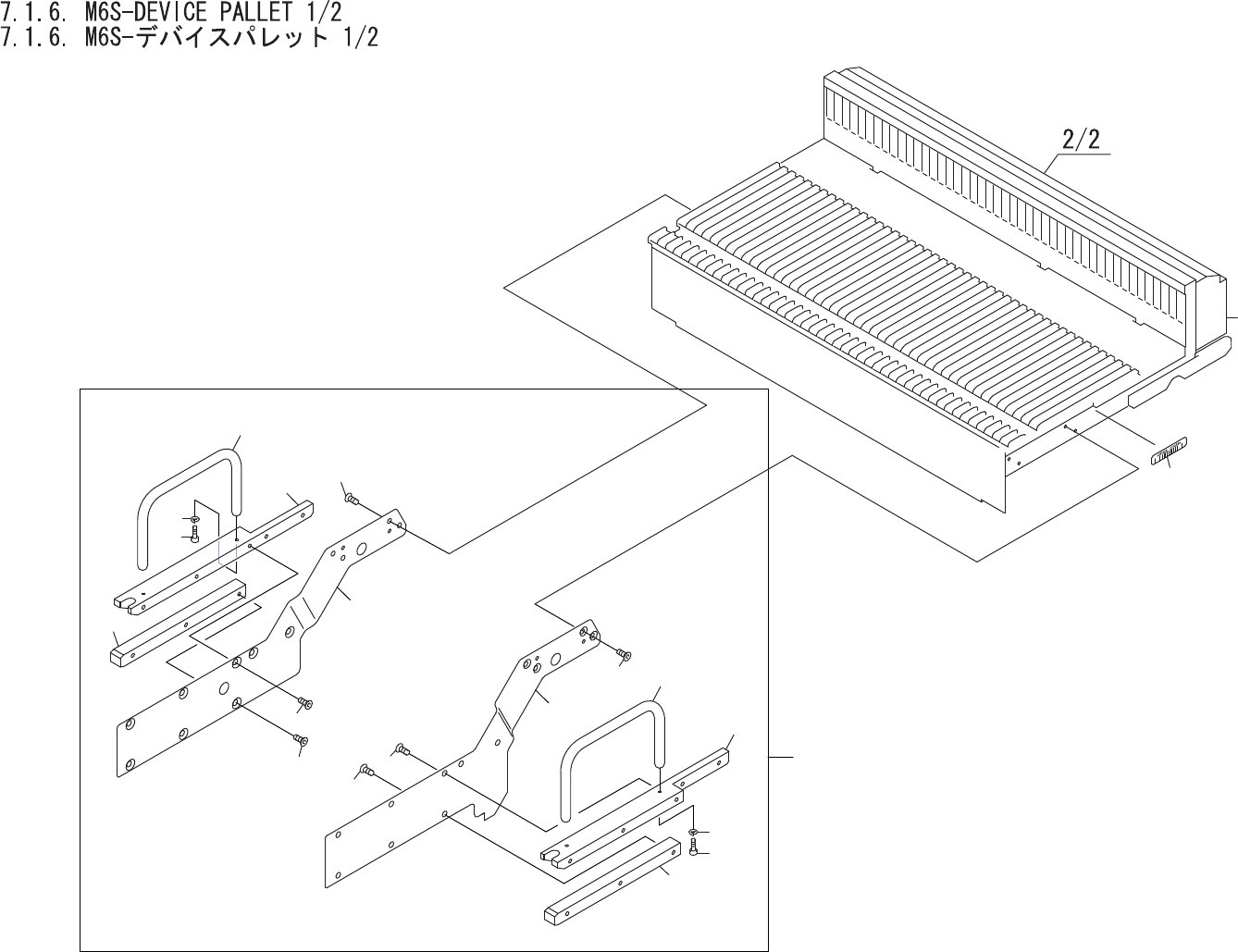

7.1.6.M6S-DEVICEPALLET1/2
7.1.6.M6S-デバイスパレット1/2
UD01731
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT30 1 PALLET パレット OT
2 PX04370 1 SEAL,BARCODE シールバーコード OT
11 AA29Y07 1 ARM,CLAMP アームクランプ OT
12 PB58442 1 PLATE,ARM プレートアーム FE
13 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
14 PM77693 1 BAR,GUIDE バーガイド FE
15 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
16 PM87704 1 BAR,GUIDE バーガイド FE
17 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
18 PB40841 1 HANDLE 取手 FE
19 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 PB58432 1 PLATE,ARM プレートアーム FE
22 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
23 PM77693 1 BAR,GUIDE バーガイド FE
24 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
25 PM87714 1 BAR,GUIDE バーガイド FE
26 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
27 PB40841 1 HANDLE 取手 FE
28 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
29 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M/M FE
