7.1.6.M6S-DEVICEPALLET1/2
7.1.6.M6S-デバイスパレット1/2
UD01731
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XT30 1 PALLET パレット OT
2 PX04370 1 SEAL,BARCODE シールバーコード OT
11 AA29Y07 1 ARM,CLAMP アームクランプ OT
12 PB58442 1 PLATE,ARM プレートアーム FE
13 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
14 PM77693 1 BAR,GUIDE バーガイド FE
15 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
16 PM87704 1 BAR,GUIDE バーガイド FE
17 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
18 PB40841 1 HANDLE 取手 FE
19 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 PB58432 1 PLATE,ARM プレートアーム FE
22 K5361T 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
23 PM77693 1 BAR,GUIDE バーガイド FE
24 K5363D 3 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
25 PM87714 1 BAR,GUIDE バーガイド FE
26 K5363D 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
27 PB40841 1 HANDLE 取手 FE
28 H5278A 2 BOLT,HEXSOCKET ボルト六角穴 M03X015 FE
29 W1021A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7.
PARTS
SUPPLY
/
部品供給
45
PTS-NXT-10JE
Vol.3
A
A
B
B
6
7
5
8
13
14
15
16
14
21
22
26
27
28
27
28
33
34
35
36
37
38
38
44
46
45
51
52
56
57
58
43
44
59
60
60
61
61
65
66
67
68
69
62
37.1
20
20.1
50
50.1
12
12
42
42
29
103
102
103
100
100
99
98
104
92
75
75
76
76
75
76
80
71
79
78
84
83
82
93
94
101
100
100
96
97
86
72
73
74
77
81
32
95
102
103
85
1
105
106
107
111
109
109
110
112
113
108
65.1
32.1
17
29.1
17
19
18
29.3
29.2
23
24
25
47
62.1
47
48
49
62.3
62.2
48
49
55
53
54
85.1
90
91
89
88
88
87
19
18
UD01731
7.
PARTS
SUPPLY
/
部品供給
46
PTS-NXT-10JE
Vol.3

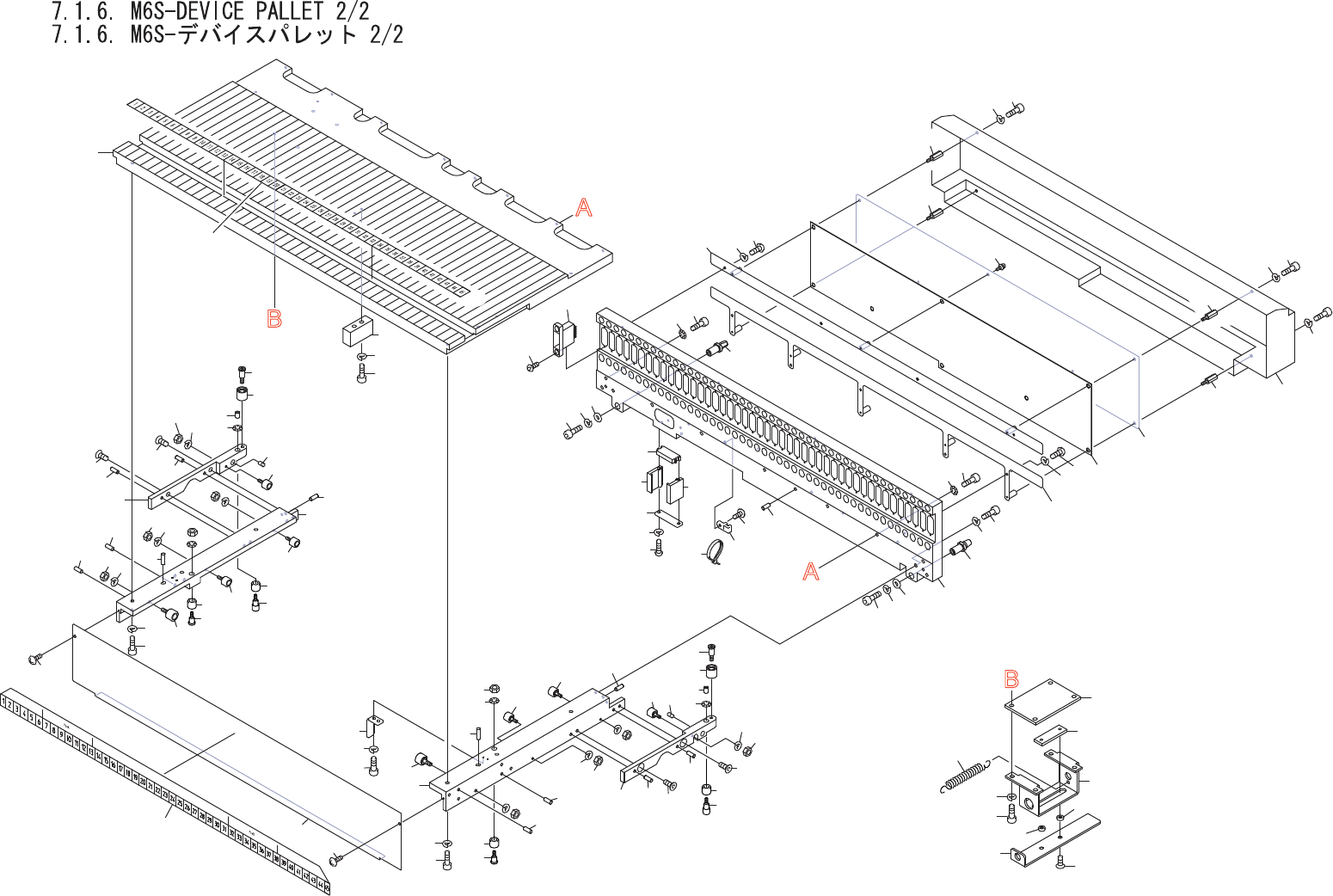

7.1.6.M6S-DEVICEPALLET2/2
7.1.6.M6S-デバイスパレット2/2
UD01731
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78054 1 PALLET パレット FE
5 PM11906 1 BLOCK ブロック FE
6 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
8 PX02082 1 NAMEPLATE 銘板 PL
12 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
13 PM04TB2 1 BKT,RAIL ＢＫＴレール FE
14 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) FE
15 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
16 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT,HEX ナット六角 M3P=0.5 FE
19 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN,ROLLER ピンローラ FE
21 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
22 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
23 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
24 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
25 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
26 PM91722 1 BAR,GUIDE バーガイド FE
27 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
28 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
29.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
32 PM26721 1 ROLLER ローラ FE
32.1 PM02DE1 1 PIN,ROLLER ピンローラ FE
33 PM02503 1 NUT ナット FE
34 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
35 PM02352 1 PIN,ROLLER ピンローラ FE
36 PM02422 1 ROLLER ローラ FE
37 PB13914 1 COVER カバー FE
37.1 PX06051 1 NAMEPLATE 銘板 PL
38 K5170T 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
42 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
43 PM04TA2 1 BKT,RAIL ＢＫＴレール FE
7.
PARTS
SUPPLY
/
部品供給
47
