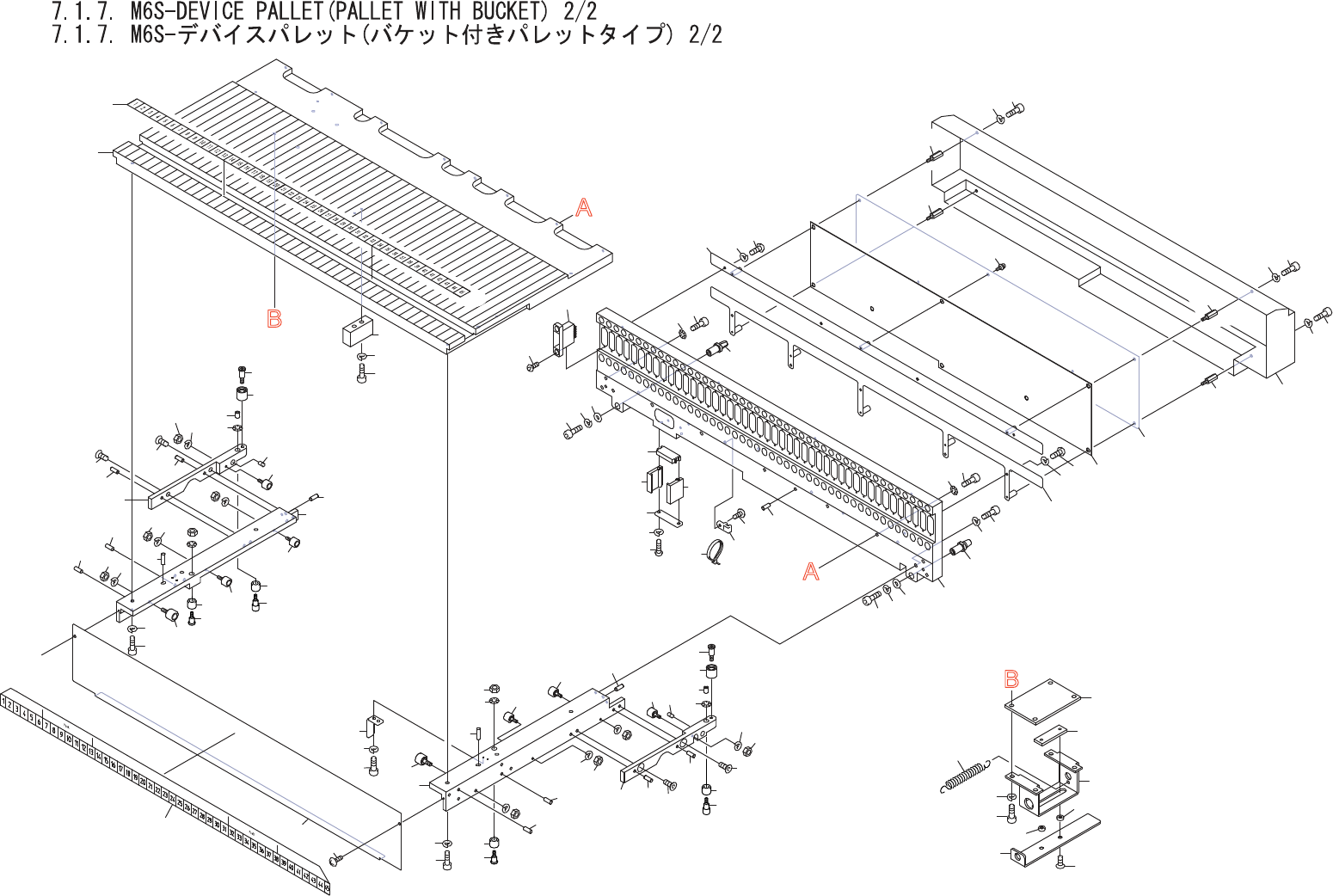

7.1.7.M6S-DEVICEPALLET(PALLETWITHBUCKET)2/2 7.1.7. M6S- デバ イスパレ ット( バケット 付き パレッ トタイプ )2/ 2 UD01442 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM7805…
A
A
B
B
1
6
7
5
8
13
14
15
16
14
21
22
26
27
28
27
28
33
34
35
36
37
38
44
46
45
51
52
56
57
58
43
44
59
60
60
61
61
65
66
67
68
69
62
37.1
65.1
20
20.1
50
50.1
12
12
42
42
29
102
103
102
103
100
100
99
98
104
92
75
75
76
76
75
76
80
71
79
78
84
83
82
93
94
101
100
100
96
97
86
72
73
74
77
81
32
32.1
95
102
103
85
105
106
107
111
109
109
110
112
113
108
17
29.1
17
19
18
29.3
29.2
23
24
25
47
62.1
47
48
49
62.3
62.2
48
49
55
53
54
85.1
90
91
89
88
88
87
19
18
UD01442
7.
PARTS
SUPPLY
/
部品供給
54
PTS-NXT-10JE
Vol.3
7.1.7.M6S-DEVICEPALLET(PALLETWITHBUCKET)2/2
7.1.7.M6S-デバイスパレット(バケット付きパレットタイプ)2/2
UD01442
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78054 1 PALLET パレット FE
5 PM11906 1 BLOCK ブロック FE
6 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
7 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
8 PX02082 1 NAMEPLATE 銘板 PL
12 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
13 PM04TB2 1 BKT,RAIL ＢＫＴレール FE
14 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) FE
15 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
16 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
17 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
18 N1076A 2 NUT,HEX ナット六角 M3P=0.5 FE
19 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN,ROLLER ピンローラ FE
21 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
22 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
23 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
24 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
25 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
26 PM91722 1 BAR,GUIDE バーガイド FE
27 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
28 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
29.2 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
29.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
32 PM26721 1 ROLLER ローラ FE
32.1 PM02DE1 1 PIN,ROLLER ピンローラ FE
33 PM02503 1 NUT ナット FE
34 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
35 PM02352 1 PIN,ROLLER ピンローラ FE
36 PM02422 1 ROLLER ローラ PL
37 PB13914 1 COVER カバー FE
37.1 PX06051 1 NAMEPLATE 銘板 PL
38 K5170T 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X006ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
42 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
43 PM04TA2 1 BKT,RAIL ＢＫＴレール FE
7.
PARTS
SUPPLY
/
部品供給
55
PTS-NXT-10JE
Vol.3
7.1.7.M6S-DEVICEPALLET(PALLETWITHBUCKET)2/2
7.1.7.M6S-デバイスパレット(バケット付きパレットタイプ)2/2
UD01442
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
44 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
45 H5289A 3 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
46 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
47 K11065 2 CAMFOLLOWER カムフォロア CF03-A OT
48 N1076A 2 NUT,HEX ナット六角 M3P=0.5 FE
49 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
50 PM26721 1 ROLLER ローラ FE
50.1 PM51371 1 PIN,ROLLER ピンローラ FE
51 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
52 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
53 K1108A 1 CAMFOLLOWER カムフォロア CF4-A OT
54 N1080A 1 NUT,HEX ナット六角 M4P=0.7 FE
55 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
56 PP01863 1 DOG ドッグ FE
57 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
58 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PM91712 1 BAR,GUIDE バーガイド FE
60 K5361T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M05X012 FE
61 H2093K 2 PIN,PARALLEL ピン平行 4ﾟX8Bｼｭ(H8) OT
62 PM86771 1 PIN ピン FE
62.1 K11065 1 CAMFOLLOWER カムフォロア CF03-A OT
62.2 N1076A 1 NUT,HEX ナット六角 M3P=0.5 FE
62.3 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
65 PM26721 1 ROLLER ローラ FE
65.1 PM02DE1 1 PIN,ROLLER ピンローラ FE
66 PM02503 1 NUT ナット FE
67 W1010A 1 WASHER,CONICAL ワッシャ皿 M-3-L FE
68 PM02352 1 PIN,ROLLER ピンローラ FE
69 PM02422 1 ROLLER ローラ FE
71 PM78143 1 PLATE プレート FE
72 S2025A 4 SHEET シート CTAM1 PL
73 K5209A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008ﾕﾆｸﾛﾒｯｷ FE
74 H1140A 4 BAND,TIE バンド結束 T18R PL
75 H5291A 11 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
76 W1011A 11 WASHER,CONICAL ワッシャ皿 M-4-L FE
77 PM35443 1 PIN,ROUND ピン丸 FE
78 H5288A 1 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
79 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
7.
PARTS
SUPPLY
/
部品供給
56
PTS-NXT-10JE
Vol.3
