7.2.1.TRAYUNIT-LSHIFTER2/3 7.2.1 .トレ イユニッ ト-L シフタ部 2/3 AA0CZ21 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB15292 1 COVER 蓋 FE 2 H5268T 3 B OLT,HEX…

100%1 / 891
7.
PARTS
SUPPLY
/
部品供給
66
PTS-NXT-10JE
Vol.3

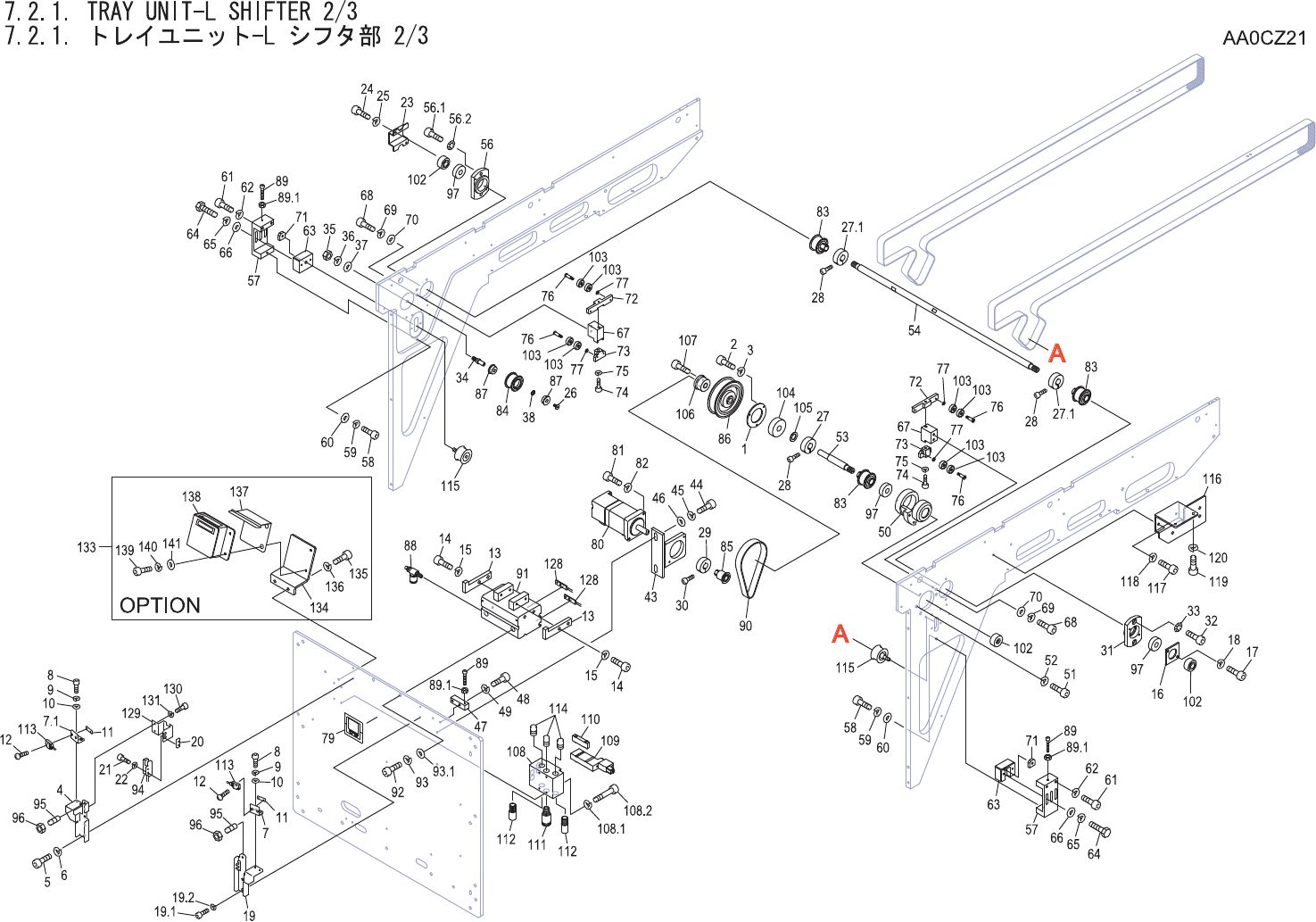

7.2.1.TRAYUNIT-LSHIFTER2/3
7.2.1.トレイユニット-Lシフタ部2/3
AA0CZ21
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB15292 1 COVER 蓋 FE
2 H5268T 3 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
3 W1020H 3 WASHER,LOCK ワッシャスプリング 2.5M/M FE
4 PB69751 1 BKT ＢＫＴ FE
5 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
6 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PM67650 1 BKT ＢＫＴ FE
7.1 PM67660 1 BKT ＢＫＴ FE
8 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
9 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
10 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
11 PB16501 2 NUT ナット FE
12 K5175T 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
13 PB16141 2 PLATE プレート FE
14 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
15 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
16 PB19642 1 RETAINER,BEARING 押えベアリング FE
17 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 PB19672 1 BKT ＢＫＴ FE
19.1 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
19.2 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
20 PB19692 1 PLATE プレート FE
21 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
22 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
23 PB21801 1 COVER カバー FE
24 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
25 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
26 PM08392 1 BOLT ボルト FE
27 PM08412 1 COLLAR カラー FE
27.1 PM72350 2 COLLAR カラー FE
28 H5275A 3 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29 PM08422 1 COLLAR カラー FE
30 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
31 PM08431 1 HOLDER,BEARING ホルダベアリング AL
32 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
33 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
34 PM13213 1 SHAFT シャフト FE
7.
PARTS
SUPPLY
/
部品供給
67
PTS-NXT-10JE
Vol.3
7.2.1.TRAYUNIT-LSHIFTER2/3
7.2.1.トレイユニット-Lシフタ部2/3
AA0CZ21
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 N1083A 1 NUT,HEX ナット六角 M5P=0.83ｼｭ FE
36 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
37 W1044A 1 WASHER,FLAT ワッシャ平 4W-5 FE
38 PM14263 1 COLLAR カラー FE
43 PM26162 1 BKT,MOTOR ＢＫＴモータ FE
44 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
45 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
46 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
47 PM26172 1 BLOCK ブロック FE
48 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
49 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
50 PM26201 1 HOUSING ハウジング FE
51 H5263C 2 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
52 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
53 PM26211 1 SHAFT シャフト FE
54 PM26301 1 SHAFT シャフト FE
56 PM33931 1 HOLDER,BEARING ホルダベアリング AL
56.1 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
56.2 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
57 PM34833 2 BKT,ADJUSTING ＢＫＴ調整 FE
58 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
59 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
60 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
61 H5293A 4 BOLT,HEXSOCKET ボルト六角穴 M04X025 FE
62 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
63 PM34843 2 SLIDER スライダ FE
64 H5171A 4 BOLT,HEX ボルト六角 M04X015 FE
65 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
66 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
67 PM83151 2 BKT ＢＫＴ FE
68 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
69 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
70 W1041A 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
71 PM34850 2 NUT,SQUARE ナット四角 FE
72 PM61722 2 BKT,RETAINER ＢＫＴ押え FE
73 PM61732 2 BKT,RETAINER ＢＫＴ押え FE
74 H5296C 2 BOLT,HEXSOCKET ボルト六角穴 M04X045 FE
75 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
