7. PARTS SUPPLY / 部品供給 94 PTS-NXT-10JE Vol.3
7.2.2.TRAYUNIT-LTOWER4/6
7.2.2.トレイユニット-Lタワー部4/6
AA1ZR19
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
79 PB68311 1 PLATE プレート FE
80 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
81 PZ32870 1 SEAL シール PL
7.
PARTS
SUPPLY
/
部品供給
93
PTS-NXT-10JE
Vol.3
7.
PARTS
SUPPLY
/
部品供給
94
PTS-NXT-10JE
Vol.3

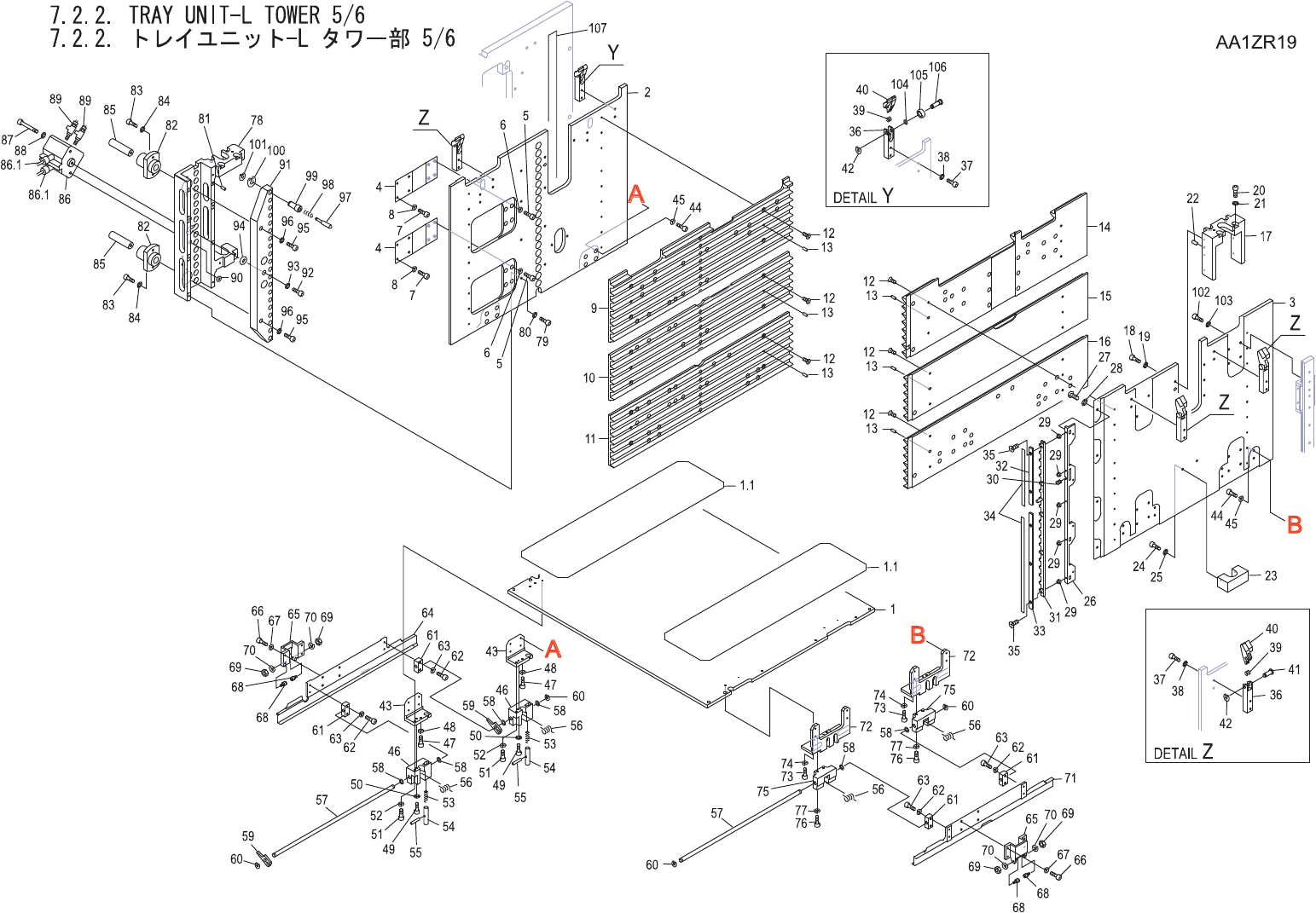

7.2.2.TRAYUNIT-LTOWER5/6
7.2.2.トレイユニット-Lタワー部5/6
AA1ZR19
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM51720 1 PLATE,LOWER プレート下 AL
1.1 PZ24470 2 SHEET シート OT
2 PM00TF0 1 PLATE プレート AL
3 PM00TE0 1 PLATE プレート AL
4 PB29450 2 PLATE プレート FE
5 H5274A 8 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
6 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
7 H5273B 8 BOLT,HEXSOCKET ボルト六角穴 M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
9 PJ12540 1 PLATE,MAGAZINE プレートマガジン PL
10 PJ05500 1 PLATE,MAGAZINE プレートマガジン PL
11 PJ05511 1 PLATE,MAGAZINE プレートマガジン PL
12 K5357T 24 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
13 H2092X 12 PIN,PARALLEL ピン平行 ﾟ3X8Aｼｭ OT
14 PJ12530 1 PLATE,MAGAZINE プレートマガジン PL
15 PJ05470 1 PLATE,MAGAZINE プレートマガジン PL
16 PJ05480 1 PLATE,MAGAZINE プレートマガジン PL
17 PM00LS0 1 BKT ＢＫＴ AL
18 H5506A 6 BOLT,HEXSOCKET ボルト六角穴 CBS3-10 FE
19 W1010A 6 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 H5292A 4 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
21 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
22 H2093B 1 PIN,PARALLEL ピン平行 ﾟ4X8Aｼｭ(M6) OT
23 PM28811 1 BKT,STOPPER ＢＫＴストッパ FE
24 H5506A 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-10 FE
25 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
26 PB28960 1 BKT,STOPPER ＢＫＴストッパ FE
27 K5255C 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004ﾕﾆｸﾛﾒｯｷｼﾛ FE
28 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
29 PM51270 5 COLLAR カラー FE
30 H3154S 1 PLUNGER プランジャ PFSSN5 OT
31 PB28560 1 STOPPER ストッパ FE
32 PB28570 1 PLATE プレート FE
33 PB28580 1 PLATE プレート FE
34 PZ14120 1 SEAL シール PL
35 K5169F 5 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.5X010(ｽﾃﾝﾚｽ) FE
36 PM55882 4 BKT ＢＫＴ FE
37 H5506A 8 BOLT,HEXSOCKET ボルト六角穴 CBS3-10 FE
