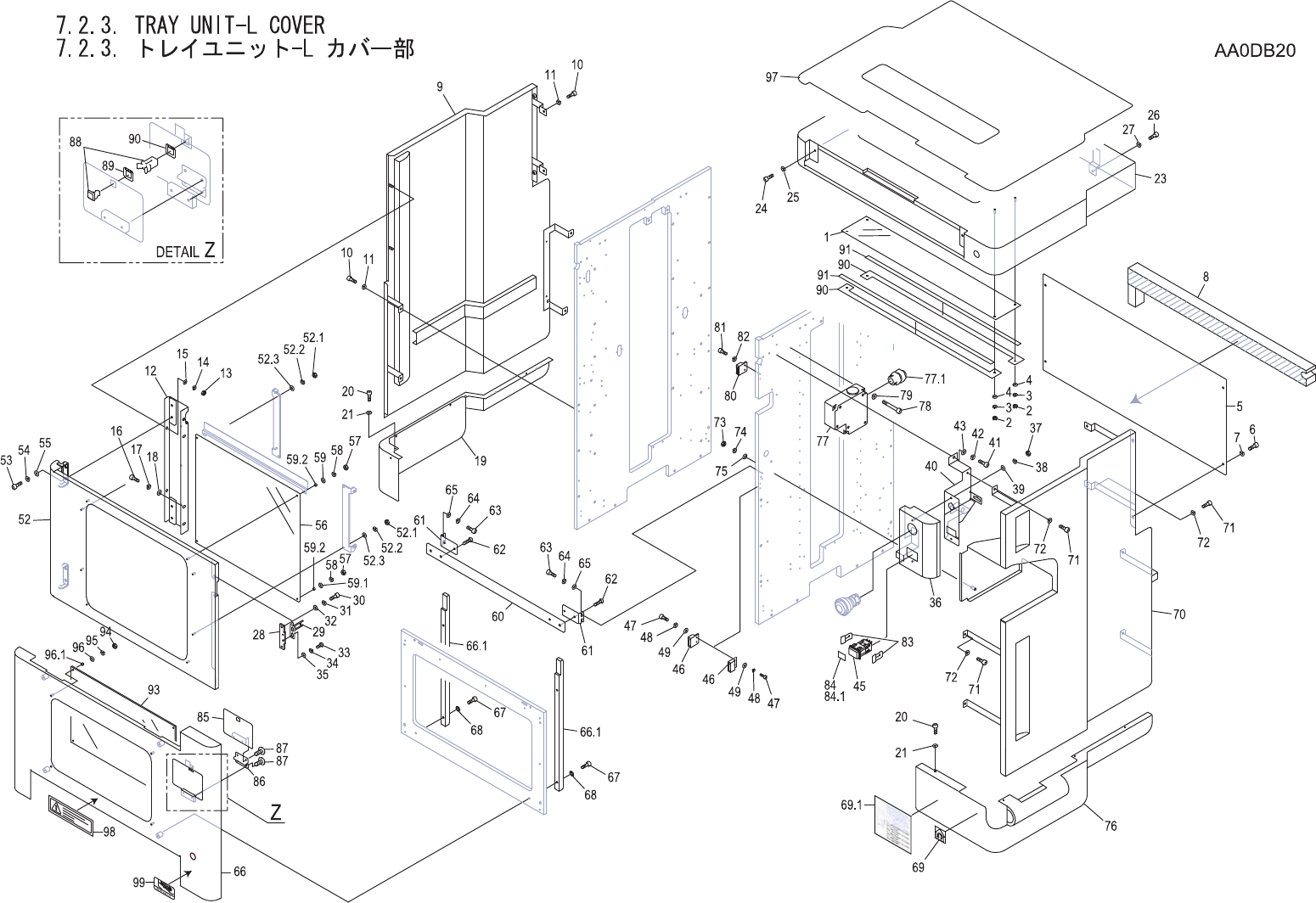

7.2.3.TRAYUNIT-LCOVER
7.2.3.トレイユニット-Lカバー部
AA0DB20
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ07850 1 PLATE,ACRYLIC プレートアクリル PL
2 N1076A 4 NUT,HEX ナット六角 M3P=0.5 FE
3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
4 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
5 PB78140 1 COVER,REAR カバーリヤー FE
6 H5286A 4 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
7 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
8 PJ12680 1 SHEET,RUBBER シートゴム OT
9 PB17118 1 COVER,SIDE カバーサイド FE
10 H5287A 6 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
11 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
12 PB17084 1 BKT ＢＫＴ FE
13 N1080A 2 NUT,HEX ナット六角 M4P=0.7 FE
14 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
15 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
16 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
17 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
18 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
19 PB17015 1 COVER,LOWER カバー下 FE
20 H5290A 7 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
21 W1022A 7 WASHER,LOCK ワッシャスプリング 4M/M FE
23 PB61551 1 COVER カバー FE
24 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
25 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
26 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28 PB16972 1 BKT,SW ＢＫＴＳＷ FE
29 S3193R 1 SW,LIMIT ＳＷリミット D4DS-K2 FE
30 H5286A 2 BOLT,HEXSOCKET ボルト六角穴 M04X006 FE
31 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
32 W1041A 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
33 K5257A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
34 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
35 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
36 PB17153 1 COVER カバー FE
37 N1076A 2 NUT,HEX ナット六角 M3P=0.5 FE
38 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
39 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
