7. PARTS SUPPLY / 部品供給 106 PTS-NXT-10JE Vol.3

100%1 / 891
7.2.3.TRAYUNIT-LCOVER
7.2.3.トレイユニット-Lカバー部
AA0DB20
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
75 W1040A 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
76 PB17025 1 COVER,LOWER カバー下 FE
77 S31935 1 SW,LIMIT ＳＷリミット D4NL-1HFG-B OT
77.1 N2029Z 1 NIPPLE ニップル STR13.5 OT
78 H5295A 3 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
79 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
80 M1011L 1 MAGNETCATCH マグネットキャッチ TL-105S OT
81 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
82 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
83 S3058H 1 SPACER スペーサ A3SA-4001 OT
84 EEBR2540 1 NAMEPLATE 銘板 OT English，INT
84.1 EEBR2770 1 NAMEPLATE 銘板 OT Japanese，INT
85 PB45890 1 COVER カバー FE
86 T2123D 1 HINGE 蝶番 TH-25SUS(NO.2233) FE
87 K51721 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
88 K30429 1 CLAMPER クランパ TL-304-2(NO.1440) OT
89 S3273C 1 SPACER スペーサ TL-235-3(NO.1383) OT
90 S3273A 1 SPACER スペーサ TL-235-1(NO.1381) OT
90 PB42360 2 PLATE プレート FE
91 PZ19160 2 TAPE テープ OT
93 PJ16960 1 COVER,ACRYLIC カバーアクリル PL
94 N1076A 4 NUT,HEX ナット六角 M3P=0.5 FE
95 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
96 W10394 4 WASHER,FLAT ワッシャ平 M3X9(ﾕﾆｸﾛﾒｯｷ) FE
96.1 PM03TK1 4 COLLAR カラー FE
97 PG03440 1 SHEET,RUBBER シートゴム OT
98 PZ31990 1 SEAL シール PL
99 PZ32880 1 SEAL シール PL
7.
PARTS
SUPPLY
/
部品供給
105
PTS-NXT-10JE
Vol.3
7.
PARTS
SUPPLY
/
部品供給
106
PTS-NXT-10JE
Vol.3

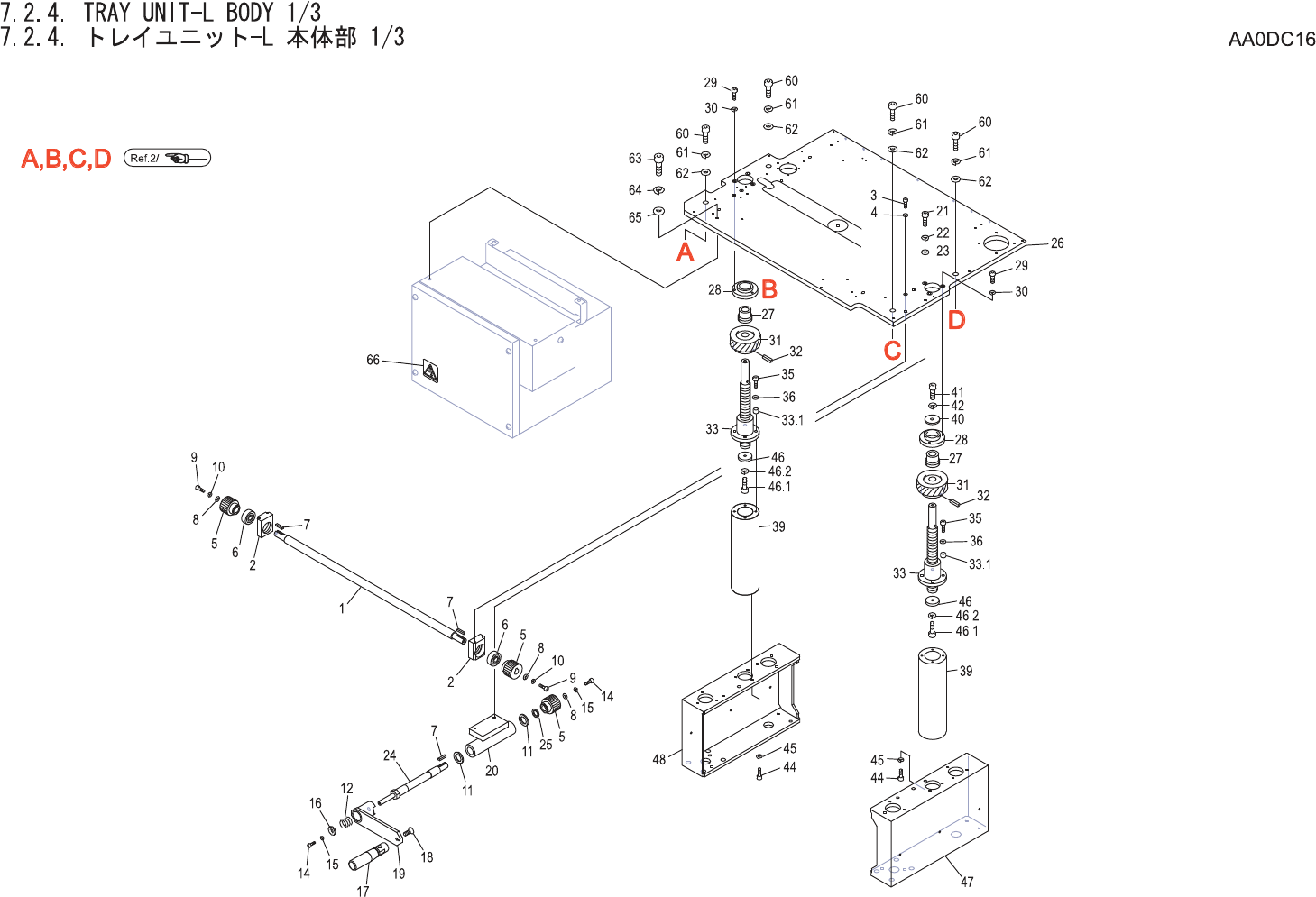

7.2.4.TRAYUNIT-LBODY1/3
7.2.4.トレイユニット-L本体部1/3
AA0DC16
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM25571 1 SHAFT シャフト FE
2 PM25581 2 HOLDER,BEARING ホルダベアリング FE
3 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
4 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
5 PM25590 3 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
6 H4177A 2 BEARING ベアリング 6001ZZ OT
7 K20465 3 KEY,PARALLEL キー平行 KEG4-20 OT
8 W1088R 3 WASHER ワッシャ WSSB15-4-2 FE
9 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
10 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
11 H4899A 2 BEARING,DRY ベアリングドライ JZF15-20 OT
12 S3261N 1 SPRING スプリング WR20-35 OT
14 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
15 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
16 W10889 1 WASHER ワッシャ WSSB20-4-2 FE
17 H13275 1 HANDLE ハンドル SFR18 OT
18 K5363D 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M06X015 FE
19 PM25621 1 HANDLE ハンドル FE
20 PM25602 1 HOUSING ハウジング FE
21 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
22 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
23 W1051A 2 WASHER,FLAT ワッシャ平 6M/MX1.6X125(1W-6) FE
24 PM25611 1 SHAFT シャフト FE
25 W1101K 1 WASHER ワッシャ CIMR12-20-1 OT
26 PM28388 1 PLATE,BASE プレートベース AL
27 H4121T 2 BEARING ベアリング NAX1523 OT
28 PM25680 2 HOLDER,BEARING ホルダベアリング FE
29 H5299A 6 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
30 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
31 PM25691 2 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
32 H2065A 2 PIN,SPRING ピンスプリング 5ﾟX40 OT
33 XN00241 2 SCREW,TRAPEZOID ネジ台形 OT
33.1 W10975 8 WASHER ワッシャ TWSSB6-4-7.5 OT
35 H5290A 8 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
36 W1041A 8 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
39 PM59741 2 SPACER スペーサ FE
40 PB88360 1 COLLAR カラー FE
41 H5321A 1 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
