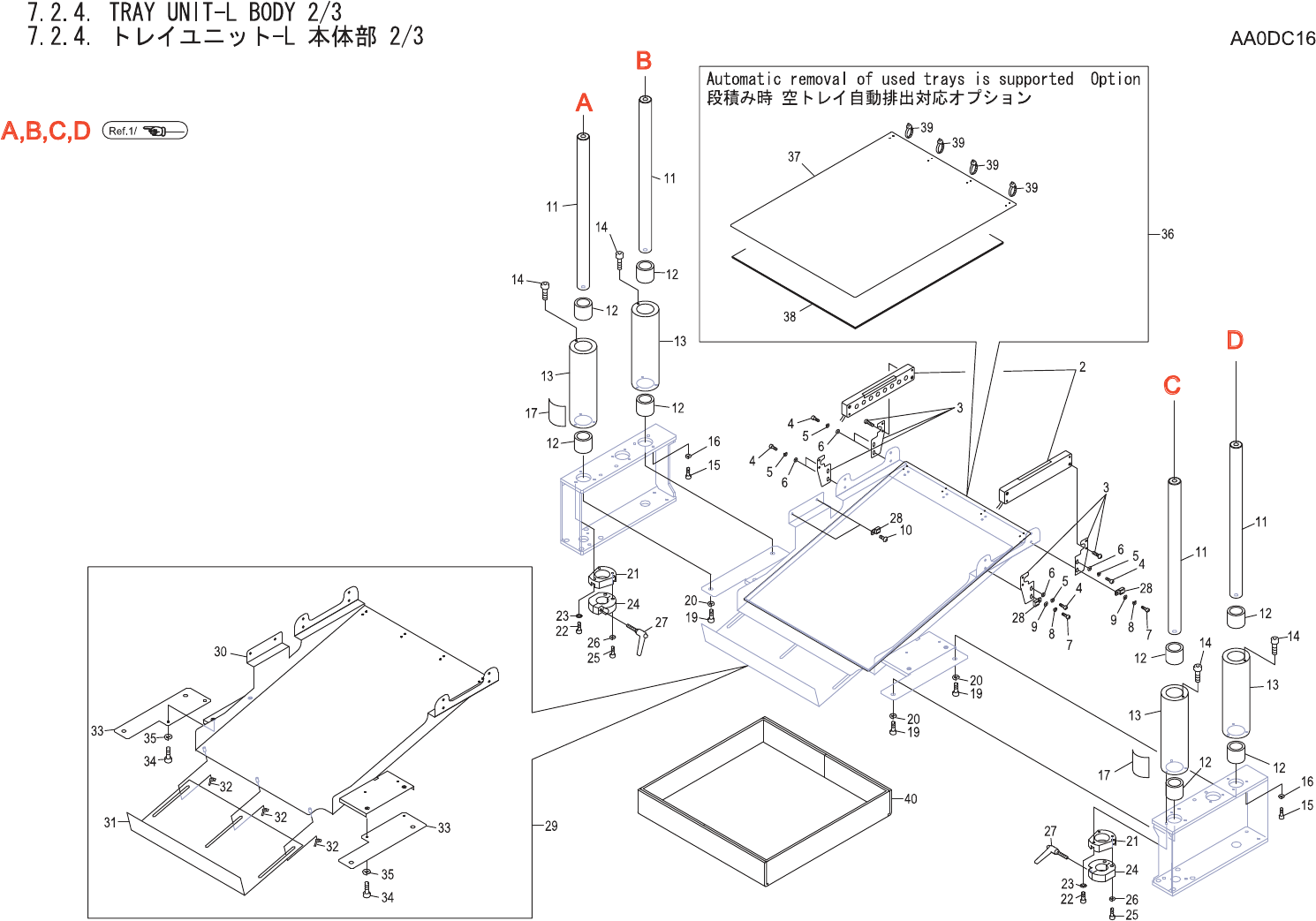

7.2.4.TRAYUNIT-LBODY2/3
7.2.4.トレイユニット-L本体部2/3
AA0DC16
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XB01492 1 BOX,DUST ＢＯＸダスト OT
2 S4036E 1 SENSOR,AREA センサエリア NA2-N8-PN OT
3 H3202G 4 BKT ＢＫＴ MS-NA2-1 OT
4 H5288A 6 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
5 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
6 W1043A 6 WASHER,FLAT ワッシャ平 4W-4 FE
7 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
8 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
10 K5208A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
11 S2306D 4 SHAFT シャフト SFJW25-370-M8-N10-SC16 OT
12 H30634 8 BUSHING ブシュ SPB-253530 OT
13 PM25675 4 HOLDER ホルダ FE
14 H5297A 4 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
15 H5300A 6 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
16 W1023A 6 WASHER,LOCK ワッシャスプリング 5M/M FE
17 PZ11961 2 SEAL シール PL
19 H5340A 4 BOLT,HEXSOCKET ボルト六角穴 M08X015 FE
20 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
21 PM59801 2 SPACER スペーサ FE
22 H5303A 6 BOLT,HEXSOCKET ボルト六角穴 M05X022 FE
23 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
24 PM59810 2 RING,LOCKING リング締結 FE
25 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
26 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
27 R4050A 2 LEVER,CLAMP レバークランプ CLDM6-25-S OT
28 S2025A 4 SHEET シート CTAM1 OT
29 AA44Z03 1 CHUTE,DISCHARGE シュート排出 OT
30 PB68151 1 CHUTE,DISCHARGE シュート排出 FE
31 PB68161 1 HOLDER 受け FE
32 N10130 3 NUT,WING ナット蝶 CHON5 OT
33 PB47970 2 PLATE プレート FE
34 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
35 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
36 AA47A02 1 PLATE プレート OT
37 PB69711 1 PLATE プレート FE
38 PZ27440 1 SHEET,RUBBER シートゴム OT
39 H1139X 4 BAND,TIE バンド結束 AB-250-B OT
