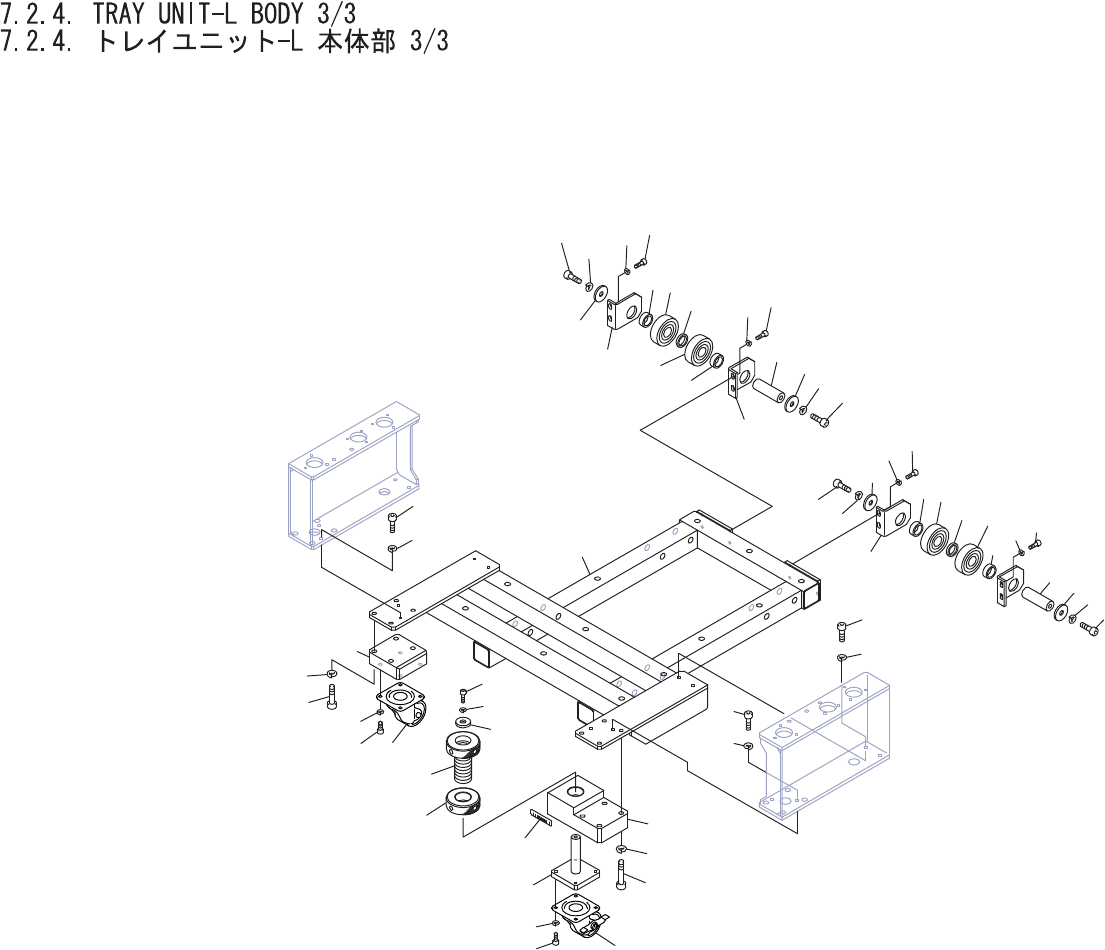

7.2.4.TRAYUNIT-LBODY3/3
7.2.4.トレイユニット-L本体部3/3
AA0DC16
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
11 PM25632 1 FRAME フレーム FE
12 PM34512 1 BOLT,ADJUSTING ボルトセリ FE
13 K11388 1 COLLAR カラー WSSB25-6-3 OT
14 H5322A 1 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
15 W1024A 1 WASHER,LOCK ワッシャスプリング 6M/M FE
16 PM34522 1 NUT,LOCK ナットロック FE
17 PM34492 1 ADAPTER アダプタ FE
17.1 H5345A 4 BOLT,HEXSOCKET ボルト六角穴 M08X040 FE
17.2 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
18 PM34502 1 ADJUSTER,LEVEL アジャスタレベル FE
19 PX01550 1 SEAL,BARCODE シールバーコード OT
20 PM34531 1 SPACER スペーサ FE
21 H5341A 4 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
22 W1014A 4 WASHER,CONICAL ワッシャ皿 M-8-H FE
23 K2024Y 2 CASTER キャスタ NO.104HB-PAS-I OT
24 H5181A 8 BOLT,HEX ボルト六角 M06X01210.9 FE
25 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
26 H5322A 8 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
27 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
28 PM28992 4 COLLAR カラー FE
29 PM29002 2 COLLAR カラー FE
30 PB92461 2 BKT ＢＫＴ FE
31 PB92451 2 BKT ＢＫＴ FE
32 H4094L 4 BEARING ベアリング UMBW20-55 OT
33 W1090Z 4 WASHER ワッシャ WSSB30-12-2 OT
34 S2306A 2 SHAFT シャフト SFJW20-50-M10-N10 OT
35 H5322A 8 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
36 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
37 H5359A 4 BOLT,HEXSOCKET ボルト六角穴 M10X020 FE
38 W1026A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
10M/M FE
