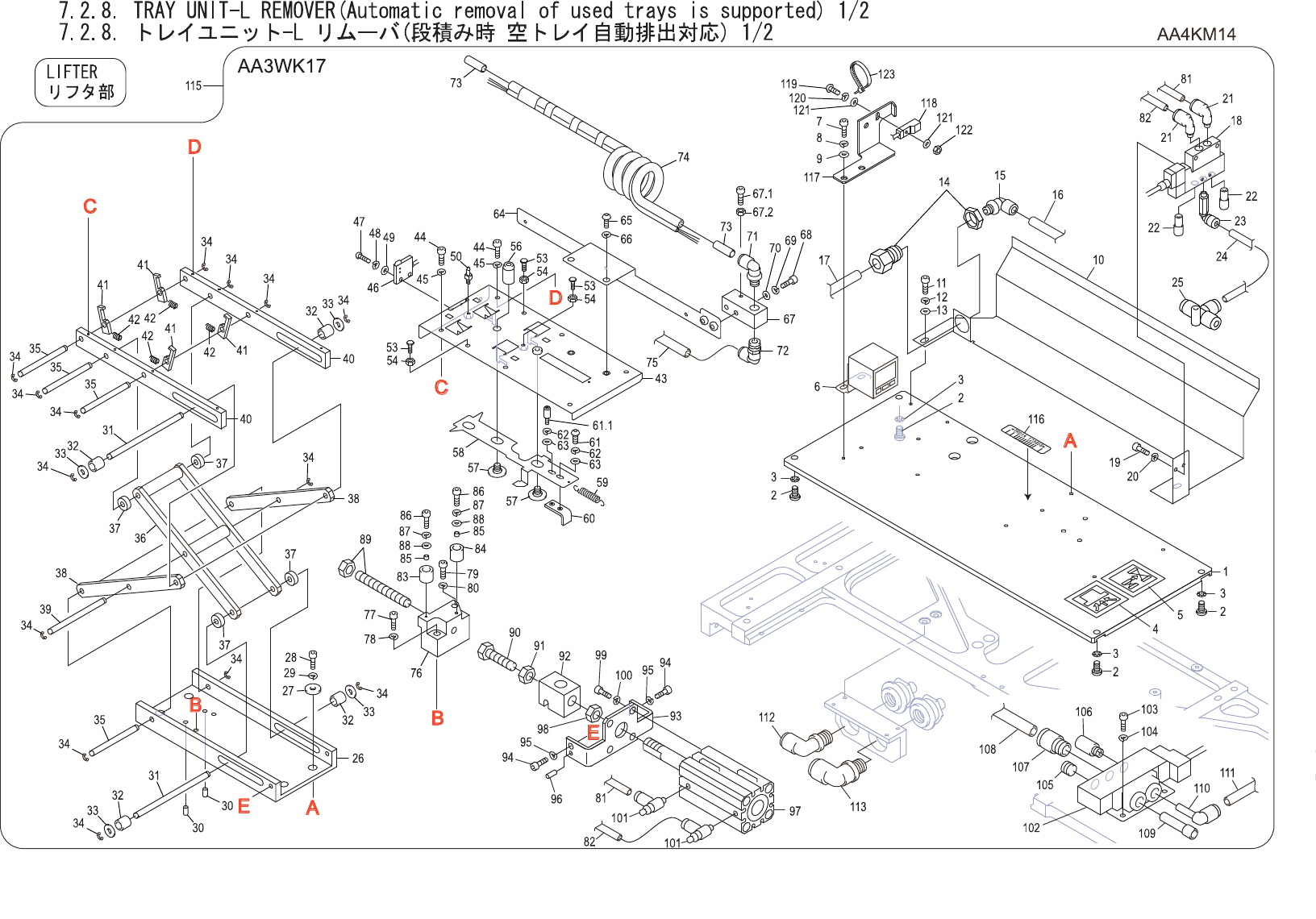

7.2.8.TRAYUNIT-LREMOVER(Automaticremovalofusedtraysissupported)1/2
7.2.8.トレイユニット-Lリムーバ(段積み時空トレイ自動排出対応)1/2
AA4KM14
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM96570 1 PLATE プレート AL
2 H5506T 4 BOLT,HEXSOCKET ボルト六角穴 CBSS5-10 OT
3 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
4 PZ12810 1 SEAL シール PL
5 PZ12820 1 SEAL シール PL
6 A10405 1 AMPLIFIER アンプ PSE305-MLAC OT
7 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
8 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
10 PB62952 1 COVER カバー FE
11 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
12 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
13 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
14 Y3066Z 1 UNION ユニオン KQ2E08-01 OT
15 Y3126A 1 UNION,ELBOW ユニオンエルボ KSL08-01S OT
16 PZ26080 1 TUBE チューブ OT
17 PZ08180 1 TUBE チューブ OT
18 H1337C 1 VALVE,SOL バルブＳＯＬ SY3120-5LO-M5 OT
19 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 Y3079N 2 UNION,ELBOW ユニオンエルボ KQ2L06-M5 OT
22 S1058A 2 SILENCER サイレンサ AN120-M5 OT
23 A4126A 1 ELBOW エルボ KJW06-M5 OT
24 PZ06580 1 TUBE チューブ OT
25 Y3071T 1 UNION ユニオン KQ2T08-06 OT
26 PM96582 1 BASE ベース FE
27 W10614 4 WASHER,FLAT ワッシャ平 WSSB14-5-2 OT
28 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
29 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
30 H2093B 2 PIN,PARALLEL ピン平行 ﾟ4X8Aｼｭ(M6) FE
31 PM96653 2 SHAFT,PIVOT シャフト支点 FE
32 K1322T 4 COLLAR カラー LRT5710 FE
33 W1110A 4 WASHER ワッシャ WASM12-5-1 FE
34 S1022A 14 CIR-CLIP サークリップ ST-EW-4 FE
35 PM96641 4 SHAFT,PIVOT シャフト支点 FE
36 PM99481 1 LINK リンク FE
37 W10974 4 WASHER ワッシャ TWSSM12-5-4.5 OT
38 PM96610 2 LEVER レバー FE
