7.3.1.M3S-WASTETAPEPROCESSINGUNIT 7.3.1. M3S- 残テ ープ処理 ユニ ット UC00146 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM007X2 1 PLATE プレー ト FE 2 PM04433 2 PIN…

100%1 / 891
A
A
B
B
Ref.BED
e
4
4
46
3
2
3
2
9
11
95
96
97
97
10
11.1
11.2
11.3
11.4
11.5
11
10
9
11.1
9.1
9.1
11.2
11.3
11.4
13
14
17
18
19
17
18
19
1
15
16
14
15
16
13
25
25.1
25.2
25.3
25.4
25.4
25.3
26
27
32
33
35
36
37
34
44
45
45
47
49
48
49
48
56
57
58
56
57
58
59
60
63
62
98
95
61
64
65
66
67
67
68
69
70
75
75
83
83.1
80
104
75
76
76
76
76
82
84
92
93
94
88
84
86
87
85
11.5
102
103
99
100
101
111
97
110
106
107
108
105
109
92.1
94.1
39
42
43
43
112
113
7
7
8
8
12
22
23
24
50
50
51
52
51
52
53
54
55
53
54
55
53
54
55
72
73
74
79
81
81
12
38
40
41
UC00146
7.
PARTS
SUPPLY
/
部品供給
136
PTS-NXT-10JE
Vol.3

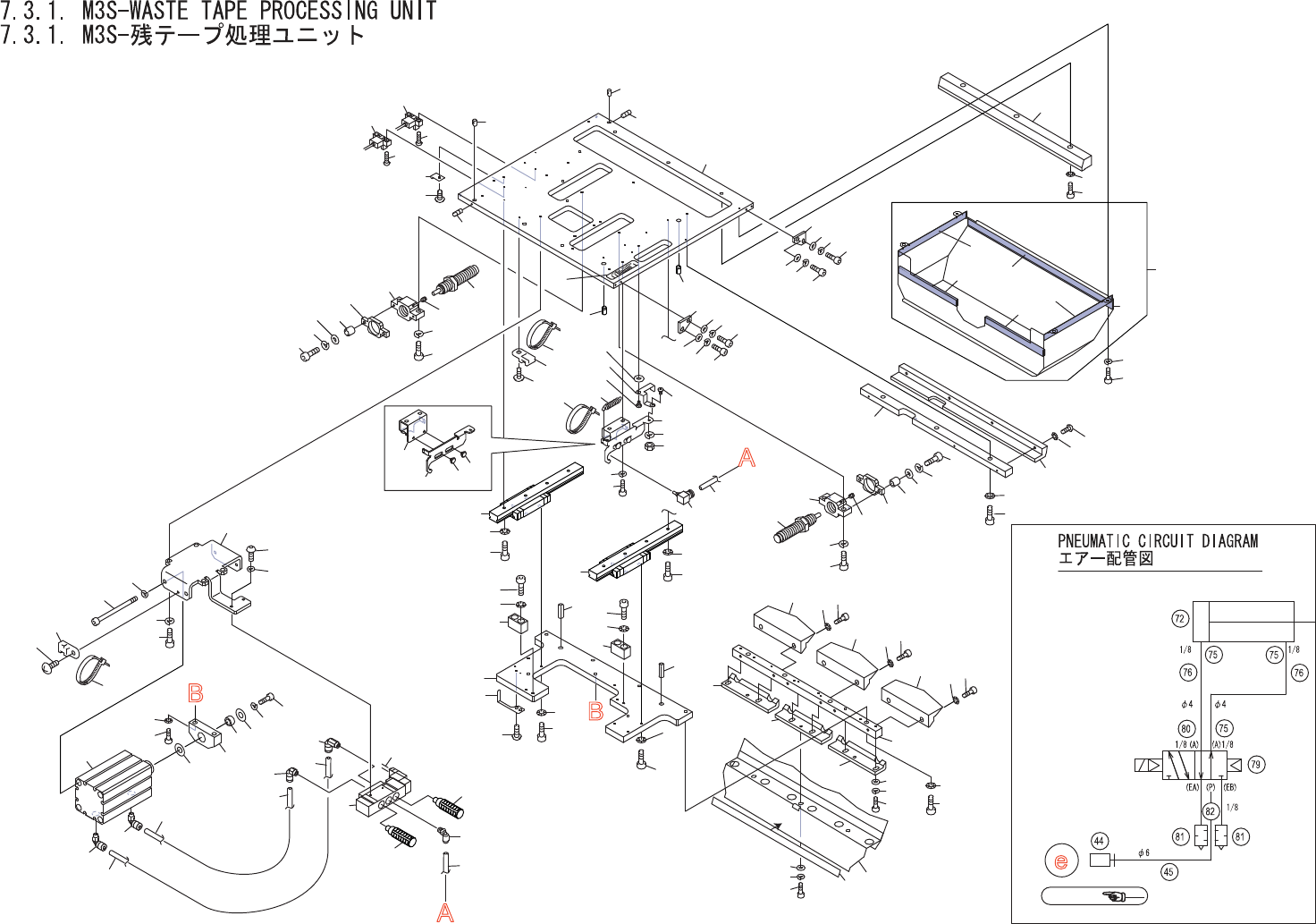

7.3.1.M3S-WASTETAPEPROCESSINGUNIT
7.3.1.M3S-残テープ処理ユニット
UC00146
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM007X2 1 PLATE プレート FE
2 PM04433 2 PIN ピン FE
3 N4019H 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ﾄｶﾞﾘｻｷ FE
4 H2116C 2 PIN,PARALLEL ピン平行 MS6-10 OT
7 S4077L 2 SENSOR,PHOTO センサフォト PM-L44P OT
8 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
9 PM95131 2 BKT,STOPPER ＢＫＴストッパ FE
9.1 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
10 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
11 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
11.1 PG02951 2 PLATE,STOPPER プレートストッパ PL
11.2 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11.3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
11.4 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
11.5 PM36281 4 COLLAR カラー FE
12 A1037D 2 ABSORBER,SHOCK アブソーバショック RB2015 OT
13 PB68082 2 PLATE,LOCATING プレート位置決め FE
14 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
15 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
16 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
17 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
22 PM05024 1 CUTTER,STATIONARY カッタ固定 FE
23 H5322A 3 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
24 W1013A 3 WASHER,CONICAL ワッシャ皿 M-6-H FE
25 AA3EM07 1 COVER カバー OT
25.1 PB79923 1 COVER カバー FE
25.2 PS02031 1 SHEET シート OT
25.3 PS02041 2 SHEET シート OT
25.4 PS02052 2 SHEET シート OT
26 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
27 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PM007Y2 1 BAR,GUIDE バーガイド FE
33 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
34 W1012A 3 WASHER,CONICAL ワッシャ皿 M-5-L FE
35 PJ11891 1 SCRAPER スクレーパ PL
36 K5256G 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X012 FE
7.
PARTS
SUPPLY
/
部品供給
137
PTS-NXT-10JE
Vol.3
7.3.1.M3S-WASTETAPEPROCESSINGUNIT
7.3.1.M3S-残テープ処理ユニット
UC00146
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
37 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
38 AA68E00 1 PANEL,CONNECTOR パネルコネクタ OT
39 PB93870 1 PANEL,CONNECTOR パネルコネクタ FE
40 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
42 PB90031 1 SHUTTER シャッタ FE
43 PM04403 2 PIN,GUIDE ピンガイド FE
44 H3149W 1 PLUG,COUPLER プラグカプラ MC-06PCL OT
45 PZ09903 1 TUBE チューブ OT
46 PB01984 1 SPRING,TENSION スプリング引張 FE
47 PM57155 1 PLATE プレート FE
48 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
49 W1010A 8 WASHER,CONICAL ワッシャ皿 M-3-L FE
50 XG01022 2 GUIDE,RAIL ガイドレール OT
51 H5277A 8 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
52 W1010A 8 WASHER,CONICAL ワッシャ皿 M-3-L FE
53 PT00758 3 CUTTER,MOVABLE カッタ可動 FE
54 H5299A 6 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
55 W1012A 6 WASHER,CONICAL ワッシャ皿 M-5-L FE
56 PM23114 2 BLOCK,STOPPER ブロックストッパ FE
57 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
58 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
59 PB02023 1 DOG ドッグ FE
60 K5198B 2 SCREW,WASHERASS'Y 小ネジ座金組込み M03X008P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) OT
61 PB22806 1 BKT,CYLINDER ＢＫＴシリンダ FE
62 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
63 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
64 PM89884 1 BKT ＢＫＴ FE
65 H5301A 2 BOLT,HEXSOCKET ボルト六角穴 M05X018 FE
66 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
67 PB61304 2 WASHER ワッシャ FE
68 PM03511 1 COLLAR カラー FE
69 H5341A 1 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
70 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
72 S2124K 1 CYLINDER,AIR シリンダエアー CQ2B40-60-DCH2143H OT
73 H5316T 2 BOLT,HEXSOCKET ボルト六角穴 M05X100 FE
74 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
75 Y3049C 3 UNION,ELBOW ユニオンエルボ KJL04-01S OT
7.
PARTS
SUPPLY
/
部品供給
138
PTS-NXT-10JE
Vol.3
