7.3.1.M3S-WASTETAPEPROCESSINGUNIT
7.3.1.M3S-残テープ処理ユニット
UC00146
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 PZ12341 2 TUBE チューブ OT
79 H13362 1 VALVE,SOL バルブＳＯＬ SY5120-5MOZ-01 OT
80 Y3044R 1 UNION,ELBOW ユニオンエルボ KJW04-01S(ｼﾛ) OT
81 S1056E 2 SILENCER サイレンサ AN103-01 OT
82 Y3049W 1 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT
83 K5256A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
83.1 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
84 H2066L 2 PIN,SPRING ピンスプリング ﾟ6X12 OT
85 PM93682 1 BLOCK ブロック FE
86 H5300A 4 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
87 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
88 PX01621 1 SEAL,BARCODE シールバーコード OT
92 PB77372 1 COVER,SLIDE カバースライド FE
92.1 PS02711 1 SHEET シート OT
93 H5287A 3 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
94 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
94.1 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
95 S2025A 4 SHEET シート CTAM1 PL
96 K5172M 3 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008(3ｶｼﾛ) FE
97 H1140A 5 BAND,TIE バンド結束 T18R PL
98 K5172L 1 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) OT
99 PB93852 1 STOPPER,SAFETY ストッパ安全 FE
100 PM05SA1 1 PIN ピン FE
101 PM064L3 1 PIN ピン FE
102 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
103 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
104 K4005M 1 CABLE ケーブル SY100-30-4A-10 OT
105 PM91314 1 RETAINER 押え FE
106 H5290A 6 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
107 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
108 W1043A 6 WASHER,FLAT ワッシャ平 4W-4 FE
109 PM06FA2 1 RETAINER 押え FE
110 PM06FB2 1 RETAINER 押え FE
111 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
112 S2025B 1 SHEET シート AB-2N OT
113 K5172M 1 SCREW,C/RTRUSS 小ネジ 十穴トラス M04X008(3ｶｼﾛ) FE
7.
PARTS
SUPPLY
/
部品供給
139
PTS-NXT-10JE
Vol.3
A
B
A
B
4
6
5
7
8
9
10
11
12
13
27
28
29
30
31
32
33
16
16
19
18
17
17
18
19
21
22
23
24
25
26
34
36
36
38
37
38
37
39
39
40
41
42
42
41
40
44
54
55
56
57
58
58
46
47
45
51
52
53
35
20.1
20.2
20.3
20.4
20
14.1
14.2
15
15
14.3
14
1
UC00228
7.
PARTS
SUPPLY
/
部品供給
140
PTS-NXT-10JE
Vol.3

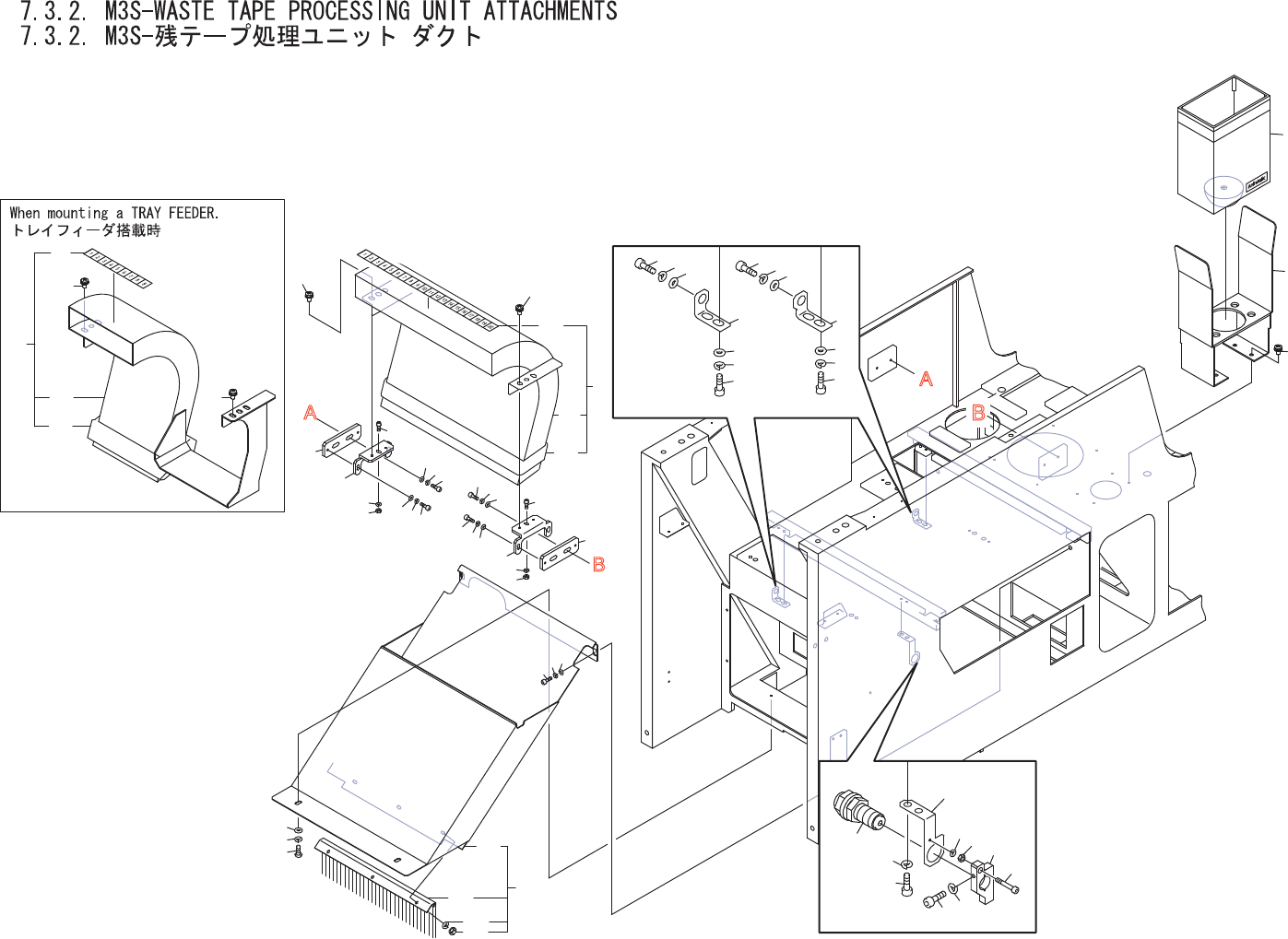

7.3.2.M3S-WASTETAPEPROCESSINGUNITATTACHMENTS
7.3.2.M3S-残テープ処理ユニットダクト
UC00228
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PJ11744 1 BOX,REJECT ＢＯＸＮＧ OT
4 PB29642 1 BKT ＢＫＴ FE
5 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
6 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
7 PB68133 1 ADJUSTER アジャスタ FE
8 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
9 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
10 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
11 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
12 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
13 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
14 AA85610 1 DUCT ダクト OT SET
14.1 PB30064 1 DUCT ダクト FE
14.2 PS03071 1 SHEET シート OT
14.3 PX00143 1 NAMEPLATE 銘板 PL
15 K5198D 4 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
16 PB03378 2 BKT,DUCT ＢＫＴダクト FE
17 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
18 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
19 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
20 AA3ZF05 1 DUCT ダクト OT
20.1 PB01GD0 1 DUCT ダクト FE
20.2 PZ43240 1 BRUSH ブラシ OT
20.3 N10795 3 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
20.4 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
21 K5257D 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M4X10 FE
22 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
23 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
24 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
25 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
26 W1045A 2 WASHER,FLAT ワッシャ平 4W-6 FE
27 PB68143 1 ADJUSTER アジャスタ FE
28 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
29 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
30 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
31 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
32 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
33 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
7.
PARTS
SUPPLY
/
部品供給
141
PTS-NXT-10JE
Vol.3
