7.3.4.M6S-WASTETAPEPROCESSINGUNITATTACHMENTS
7.3.4.M6S-残テープ処理ユニットダクト
UC00431
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
31.3 PX02082 1 NAMEPLATE 銘板 PL
32 K5198D 4 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
33 S5221A 1 SOCKET,COUPLER ソケットカプラ MC-06SCB OT
34 PB68143 1 ADJUSTER アジャスタ FE
35 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
36 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
37 W1043A 1 WASHER,FLAT ワッシャ平 4W-4 FE
38 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
39 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
40 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
41 PM73301 1 LEVER レバー AL
42 H5268Y 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X012 FE
43 W1020H 1 WASHER,LOCK ワッシャスプリング 2.5M/M FE
44 PJ11754 1 BOX,REJECT ＢＯＸＮＧ OT
46 H52682 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X025 FE
47 N10792 1 NUT,HEX ナット六角 M2.5(3ｶｼﾛ) FE
48 W1020H 1 WASHER,LOCK ワッシャスプリング 2.5M/M FE
50 AA2HL11 1 DUCT ダクト OT SET
51 PB46528 1 DUCT ダクト FE
52 PX02082 1 NAMEPLATE 銘板 PL
53 PS03081 1 SHEET シート OT
54 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) OT
55 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) OT
56 AA3MH03 1 DUCT ダクト OT SET
57 PB59483 1 DUCT ダクト FE
58 PX00143 1 NAMEPLATE 銘板 PL
59 PS03081 1 SHEET シート OT
60 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
61 K5198D 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
62 PB96891 1 STAND スタンド FE
63 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
64 W1022A 2 WASHER,LOCK ワッシャ ス
プ
リン
グ
4M/M FE
7.
PARTS
SUPPLY
/
部品供給
150
PTS-NXT-10JE
Vol.3
This page intentionally blank.
7.
PARTS
SUPPLY
/
部品供給
151
PTS-NXT-10JE
Vol.3

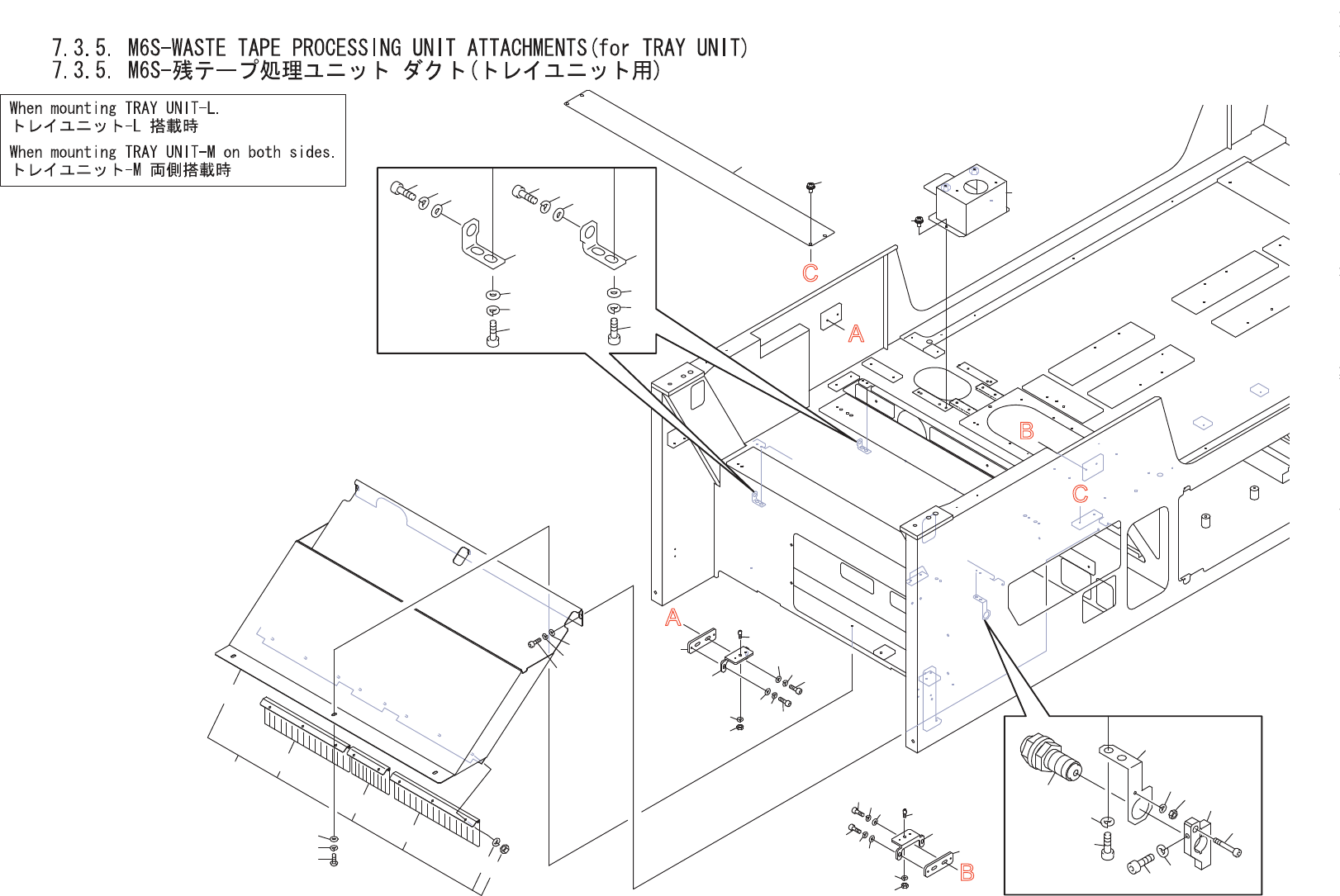

B
A
C
A
B
C
8
9
10
30
29
22
22
25
24
23
23
24
25
26
26
28
27
28
27
18
18
19
20
21
21
20
19
1
3
2
33
42
43
41
46
47
48
11
12
13
14
15
16
17
34
35
36
37
38
39
40
5
6
7
4.1
4.2
4.3
4.3
4.4
4.5
4
32
31
UC00518
