PTS-NXT-10JE - 第752页

7. PARTS SUPPLY / 部品供給 162 PTS-NXT-10JE Vol.3

100%1 / 891
7.4.TRAYUNIT-M1/9
7.4.トレイユニット-M1/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 K5175M 4 SCREW,C/RPAN 小ネジ 十穴鍋 M02X004(0ﾊ
ﾞ
ﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
7.
PARTS
SUPPLY
/
部品供給
161
PTS-NXT-10JE
Vol.3
7.
PARTS
SUPPLY
/
部品供給
162
PTS-NXT-10JE
Vol.3

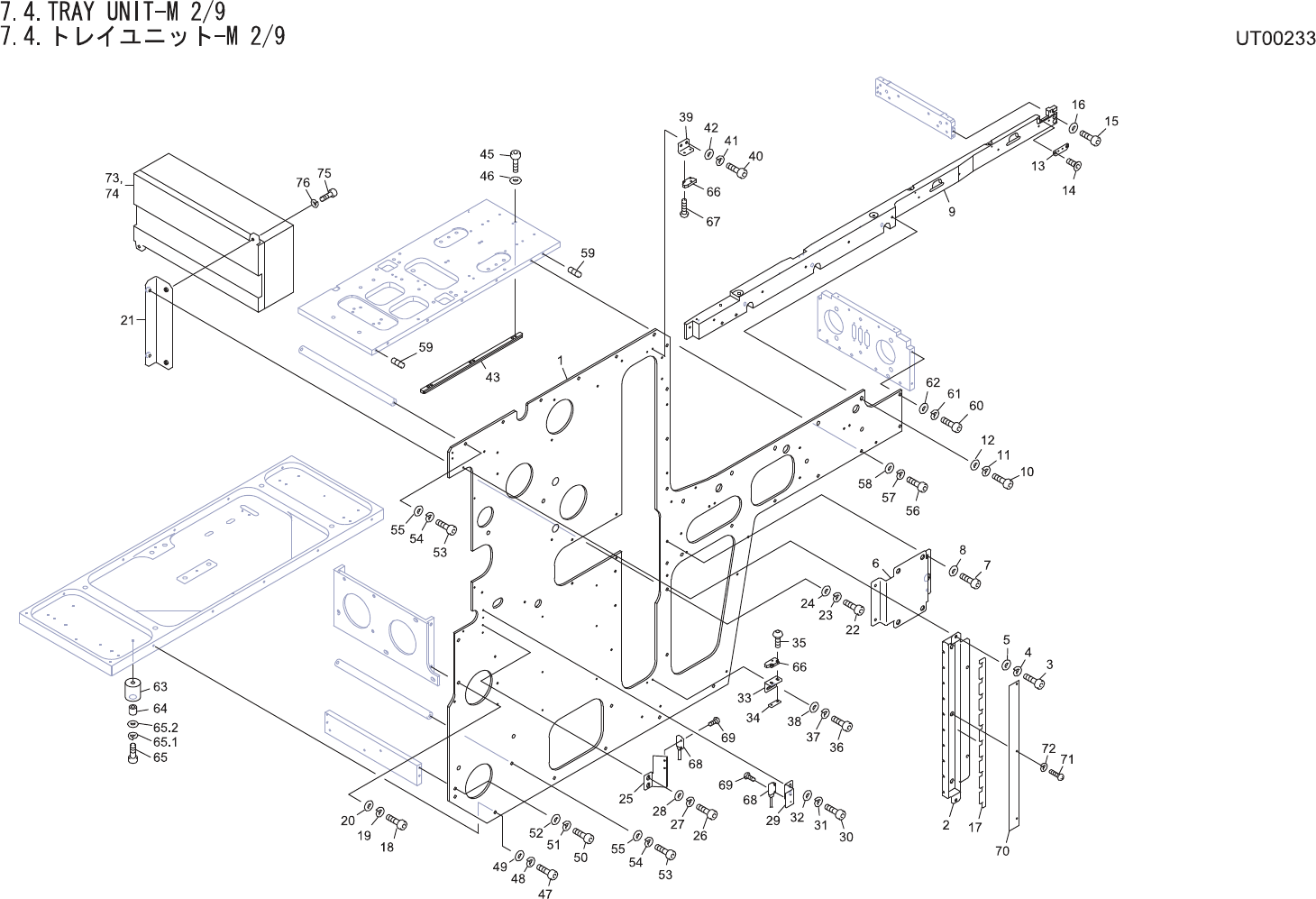

7.4.TRAYUNIT-M2/9
7.4.トレイユニット-M2/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM91475 1 PLATE,SIDE プレートサイド AL
2 PB31254 1 BKT ＢＫＴ AL
3 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
4 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
5 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
6 PB58691 1 BRIDGE ブリッジ FE
7 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
8 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
9 PM05ST1 1 RAIL レール AL
10 H5289A 5 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
11 W1022A 5 WASHER,LOCK ワッシャスプリング 4M/M FE
12 W1043A 5 WASHER,FLAT ワッシャ平 4W-4 FE
13 PB52681 1 PLATE,SENSOR プレートセンサ FE
14 K5169M 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
15 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
16 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
17 PS01010 1 SHEET シート OT
18 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
19 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
20 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
21 PB52601 1 BKT ＢＫＴ FE
22 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
23 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
24 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
25 PB52572 1 BKT,SENSOR ＢＫＴセンサ AL
26 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
27 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
28 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
29 PB52593 1 BKT,SENSOR ＢＫＴセンサ AL
30 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
31 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
32 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
33 PB42171 1 BKT,SENSOR ＢＫＴセンサ AL
34 PB16502 1 NUT ナット FE
35 K51726 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X006(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
36 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
37 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
38 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
