7. PARTS SUPPLY / 部品供給 174 PTS-NXT-10JE Vol.3

100%1 / 891
7.4.TRAYUNIT-M4/9
7.4.トレイユニット-M4/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
83 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
84 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
85 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
87 PB89351 1 BKT ＢＫＴ FE
88 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
89 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
90 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
91 S40266 1 SENSOR センサ E2S-W15 OT
92 K5173F 1 SCREW,C/RPAN 小ネジ十穴鍋 M03X004ｽﾃﾝﾚｽ FE
93 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
94 PB74541 2 SPACER スペーサ FE
95 PB87551 1 SPACER スペーサ FE
96 PB89362 1 PLATE プレート FE
97 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
98 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
99 PM04SF1 2 PLATE プレート FE
100 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
101 W1021A 4 WASHER,LOCK ワッシャ ス
プ
リン
グ
3M/M FE
7.
PARTS
SUPPLY
/
部品供給
173
PTS-NXT-10JE
Vol.3
7.
PARTS
SUPPLY
/
部品供給
174
PTS-NXT-10JE
Vol.3

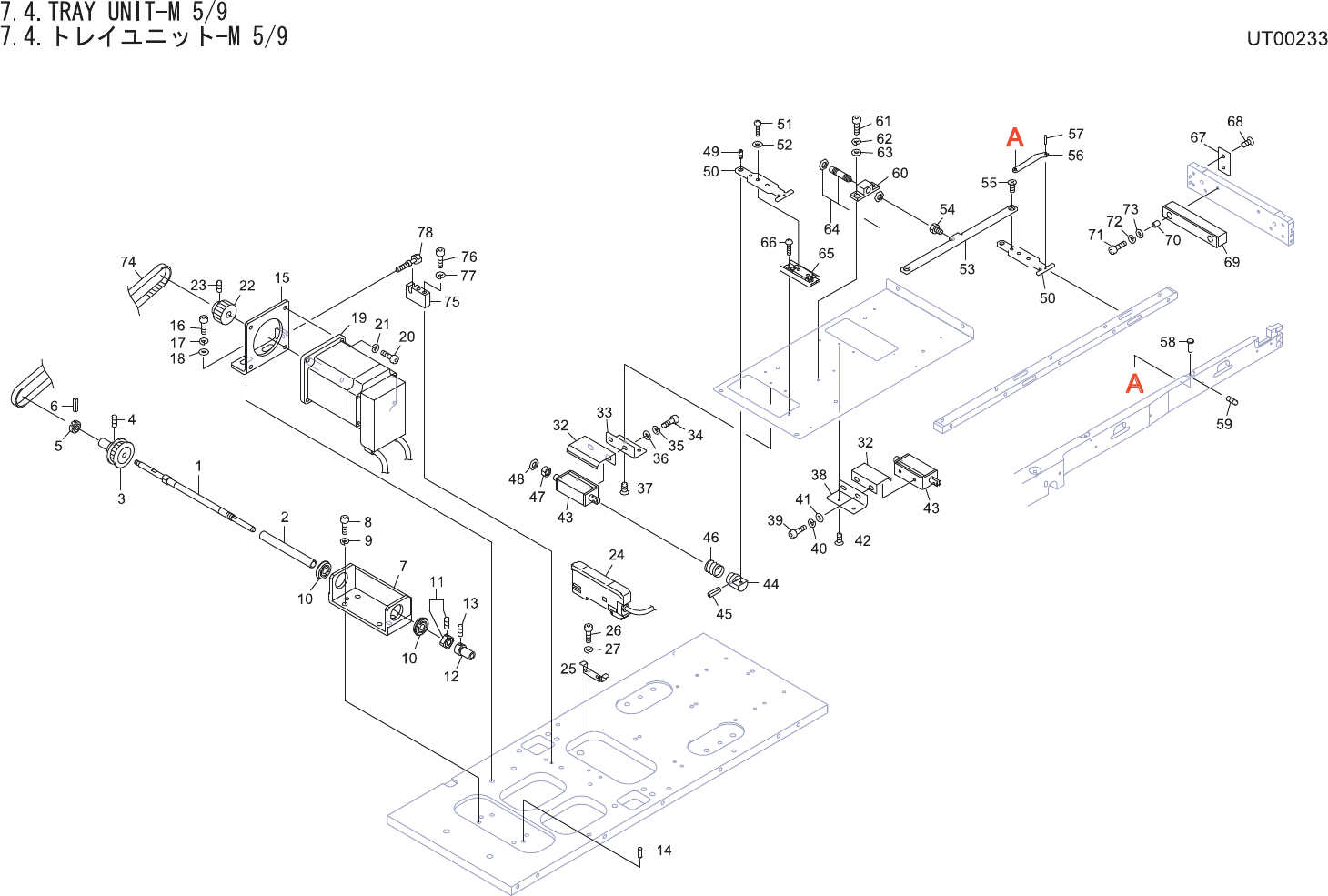

7.4.TRAYUNIT-M5/9
7.4.トレイユニット-M5/9
UT00233
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM53843 1 SHAFT シャフト FE
2 PM53861 1 COLLAR カラー AL
3 XP01240 1 PULLEY プーリ P34-2GT-6-6F OT
4 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
5 PM84572 1 CLUTCH クラッチ FE
6 H2043A 1 PIN,SPRING ピンスプリング 2ﾟX12 OT
7 PM84881 1 HOLDER,BEARING ホルダベアリング FE
8 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
9 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
10 H4900L 2 BEARING ベアリング F606ZZ OT
11 N1040L 1 NUT,LOCK ナットロック RN6 OT
12 PM53851 1 PULLEY プーリ AL
13 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
14 H2093W 2 PIN,PARALLEL ピン平行 ﾟ4X10Bｼｭ(H8) OT
15 PB42081 1 BKT,MOTOR ＢＫＴモータ FE
16 H5300A 2 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
17 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
18 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
19 XM00231 1 MOTOR,STEPPING モータステッピング KH56QM2B048E-1 OT
20 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
21 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
22 XP01230 1 PULLEY プーリ P34-2GT-6-6 AL
23 N4019A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M03X004ｸﾎﾞﾐｻｷ FE
24 A1038B 1 AMPLIFIER アンプ E3X-MDA41 OT
25 K1045C 1 FIXTURE 金具 E39-L143 OT
26 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
27 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
32 PB58591 2 COVER カバー FE
33 PB89210 1 BKT,SOL ＢＫＴＳＯＬ FE
34 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
35 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
36 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
37 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
38 PB89220 1 BKT,SOL ＢＫＴＳＯＬ FE
39 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
40 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
41 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
42 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
