8. ACCESSORIES / アクセサリ 206 PTS-NXT-10JE Vol.3
8.1.MCU-MODULECHANGEOVERUNIT3/6
8.1.MCU-モジュール交換台車3/6
UX00130
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
72 PB04162 1 PLATE プレート FE
73 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
74 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
75 PM07812 1 STOPPER ストッパ FE
76 K1112A 1 CAMFOLLOWER カムフォロア CF05UU-A OT
77 N10797 1 NUT,HEX ナット六角 M05(3ｶｸﾛ) FE
78 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
79 PM07852 1 PIN,GUIDE ピンガイド FE
80 PZ05091 1 SPRING スプリング FE
81 PM07842 1 PLATE プレート FE
82 PB04202 1 RETAINER リテーナ FE
83 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
84 H42730 1 BEARING,SPHERICAL ベアリング球面 MBT8 OT
85 PB04173 1 COVER,SLIDE カバースライド FE
86 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
87 PB04183 1 COVER,SLIDE カバースライド FE
88 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
89 PM08112 1 SLIDER スライダ FE
90 XR00101 1 RACK ラック OT
91 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
92 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
93 PM07822 1 CAM カム FE
94 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
95 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
96 PM07894 1 SHAFT シャフト FE
97 S1025A 1 CIR-CLIP サークリップ ST-EW-7 OT
98 T30045 2 KNOB ツマミ INK55 OT
99 PM30951 1 HOLDER,STOPPER ホルダストッパ FE
99.1 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
99.2 W1011A 2 WASHER,CONICAL ワッシャ 皿 M-4-L FE
8.
ACCESSORIES
/
アクセサリ
205
PTS-NXT-10JE
Vol.3
8.
ACCESSORIES
/
アクセサリ
206
PTS-NXT-10JE
Vol.3

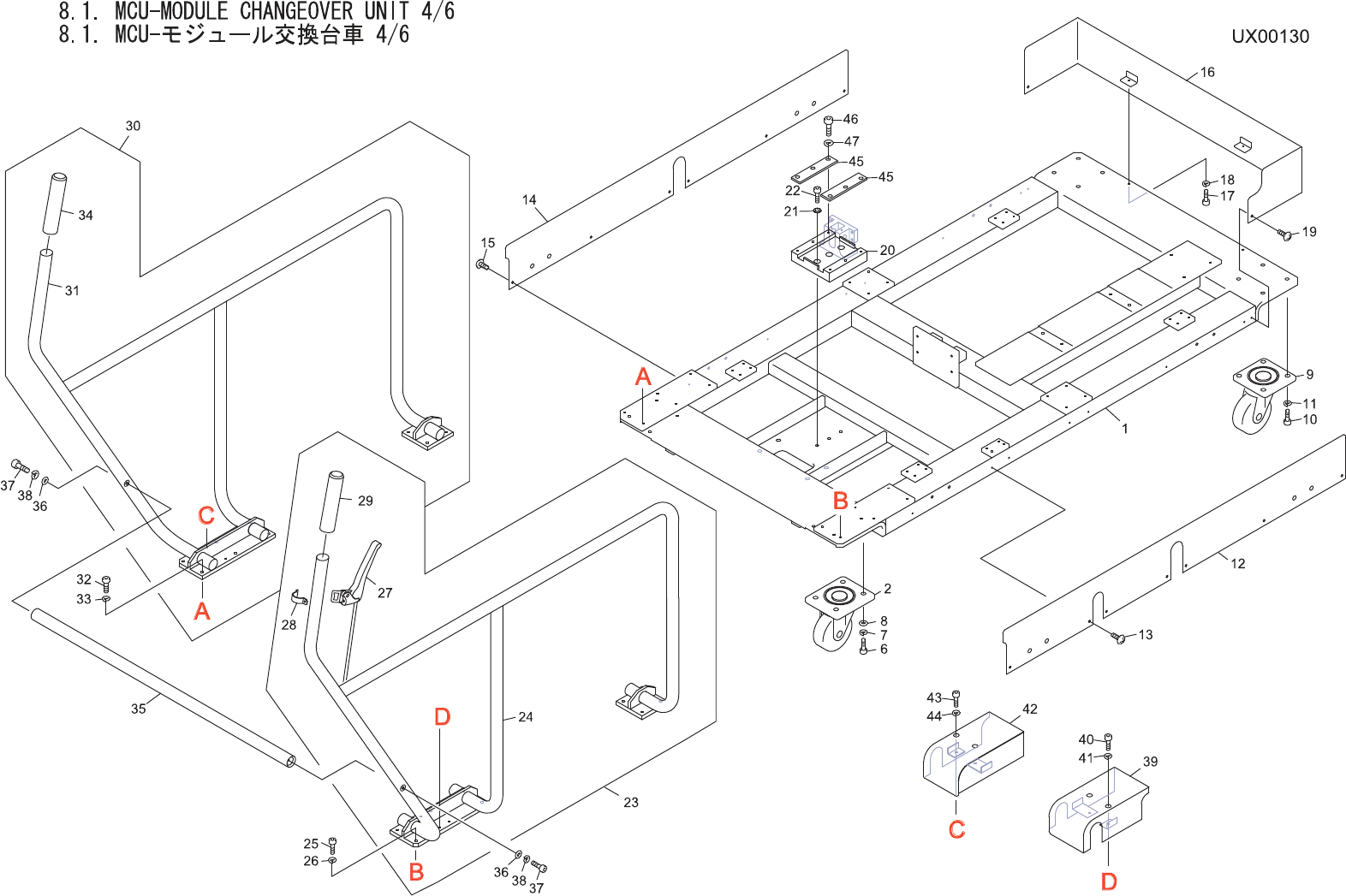

8.1.MCU-MODULECHANGEOVERUNIT4/6
8.1.MCU-モジュール交換台車4/6
UX00130
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM33123 1 FRAME フレーム FE
2 K2180R 2 CASTER,UNIVERSAL キャスタ自在 LH-GSPO100K-ST OT
6 H5341A 8 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
7 W1025A 8 WASHER,LOCK ワッシャスプリング 8M/M FE
8 W1046A 8 WASHER,FLAT ワッシャ平 4W-8 FE
9 K2142E 2 CASTER,UNIVERSAL キャスタ自在 NO.107JH-P<TG OT
10 H5359A 8 BOLT,HEXSOCKET ボルト六角穴 M10X020 FE
11 W1026A 8 WASHER,LOCK ワッシャスプリング 10M/M FE
12 PB19542 1 COVER カバー FE
13 K5172L 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
14 PB19552 1 COVER カバー FE
15 K5172L 6 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
16 PB04355 1 COVER カバー FE
17 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
18 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
19 K5172L 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
20 PM86441 1 GUIDE ガイド FE
21 H5342A 3 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
22 W1014A 3 WASHER,CONICAL ワッシャ皿 M-8-H FE
23 AA27502 1 HANDLE 取手 OT
24 PM08292 1 HANDLE 取手 FE
25 H5324A 10 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
26 W1024A 10 WASHER,LOCK ワッシャスプリング 6M/M FE
27 R4012L 1 LEVER レバー LPﾚﾊﾞｰｸﾛ(ﾋﾀﾞﾘ) OT
28 PB04641 1 BKT ＢＫＴ FE
29 N2117D 1 GRIP 握り M-8 OT
30 AA27602 1 HANDLE 取手 OT
31 PM08302 1 HANDLE 取手 FE
32 H5324A 10 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
33 W1024A 10 WASHER,LOCK ワッシャスプリング 6M/M FE
34 N2117D 1 GRIP 握り M-8 OT
35 PM08092 1 JOINT ジョイント FE
36 W1005D 2 WASHER,SPHERICAL ワッシャ球面 BJ742-06001 OT
37 H5323A 2 BOLT,HEXSOCKET ボルト六角穴 M06X018 FE
38 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
39 PB04315 1 COVER カバー FE
40 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
41 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
