8.1.MCU-MODULECHANGEOVERUNIT5/6 8.1.M CU-モ ジュー ル交換 台車5 /6 UX00130 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA27407 1 HANDLE ハンド ル OT 2 XH00611 1 HAN…
8.
ACCESSORIES
/
アクセサリ
210
PTS-NXT-10JE
Vol.3

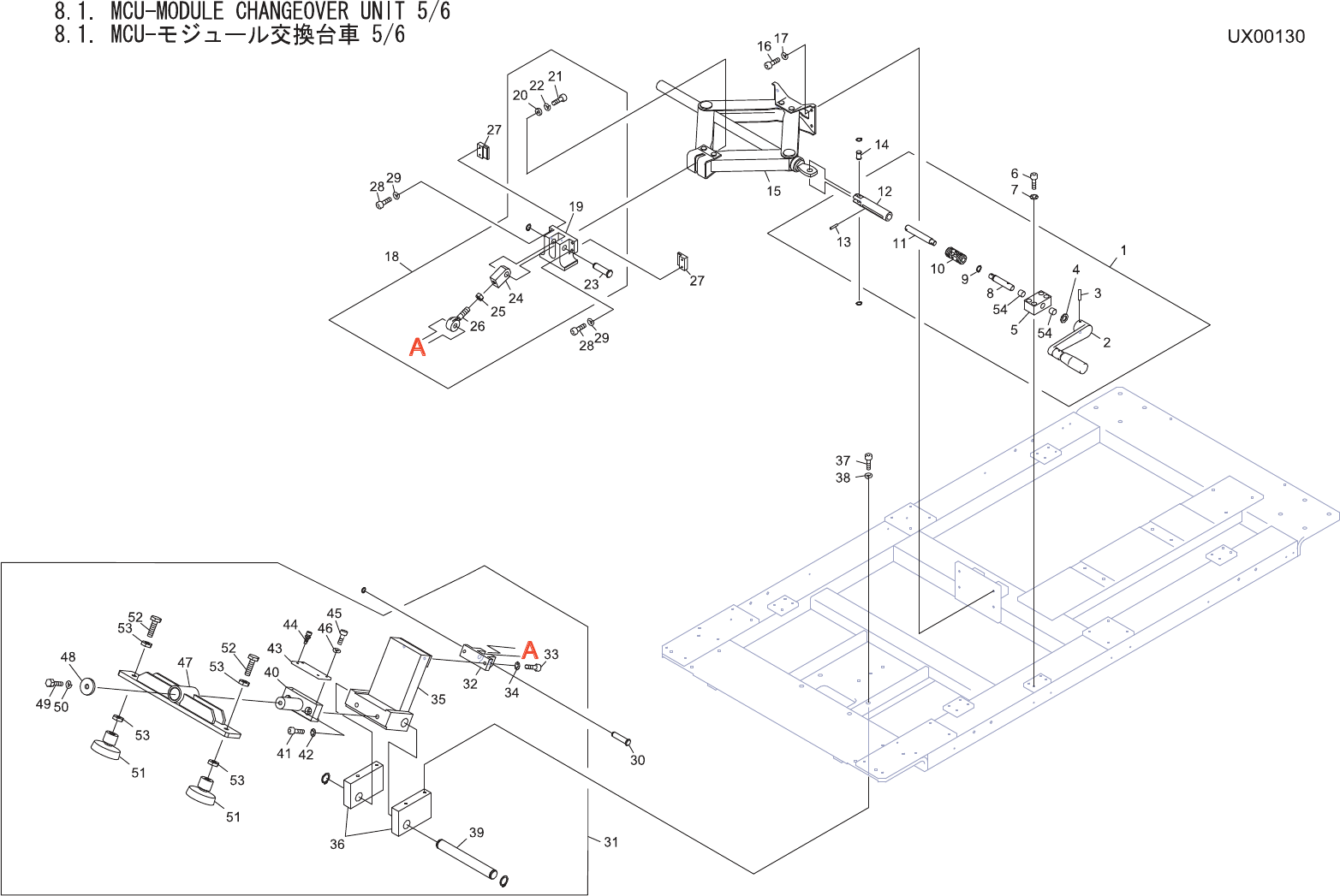

8.1.MCU-MODULECHANGEOVERUNIT5/6
8.1.MCU-モジュール交換台車5/6
UX00130
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA27407 1 HANDLE ハンドル OT
2 XH00611 1 HANDLE ハンドル OT
3 H2063T 1 PIN,SPRING ピンスプリング ﾟ5X25 OT
4 W1099A 1 WASHER ワッシャ WSJJ20-12-2 OT
5 PM33922 1 HOLDER ホルダ FE
6 H5324A 4 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
7 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
8 PM08194 1 SHAFT シャフト FE
9 S1046K 1 CIR-CLIP サークリップ STWN12 OT
10 S2138K 1 JOINT ジョイント UNCA10 OT
11 PM08212 1 SHAFT シャフト FE
12 PM08223 1 SHAFT シャフト FE
13 H21167 1 PIN,PARALLEL ピン平行 MS4-20 OT
14 K2187M 1 PIN ピン CDGH8-18 OT
15 XR00121 1 LIFTER リフタ OT
16 H5321A 4 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
17 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M FE
18 AA27205 1 SLIDER スライダ OT
19 PM86431 1 BLOCK ブロック FE
20 W1088Z 1 WASHER ワッシャ WSSB15-5-5 OT
21 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
22 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
23 H2189W 1 PIN ピン HCDGH12-45 OT
24 PM08162 1 PLATE,LINK プレートリンク FE
25 N1093B 1 NUT,HEX ナット六角 M10P=1.5(3ｶｸﾛ) FE
26 R50280 1 ROD,JOINT ロッドジョイント NOS10T OT
27 PM08152 2 RETAINER 押え FE
28 H5302A 4 BOLT,HEXSOCKET ボルト六角穴 M05X020 FE
29 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
30 H2189T 1 PIN ピン HCDGH10-45 OT
31 AA27304 1 LIFTER リフタ OT
32 PM08172 1 JOINT ジョイント FE
33 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
34 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
35 PM08242 1 ARM アーム FE
36 PM32101 1 BKT,ARM ＢＫＴアーム FE SET
37 H5342A 4 BOLT,HEXSOCKET ボルト六角穴 M08X025 FE
38 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
8.
ACCESSORIES
/
アクセサリ
211
PTS-NXT-10JE
Vol.3
8.1.MCU-MODULECHANGEOVERUNIT5/6
8.1.MCU-モジュール交換台車5/6
UX00130
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 H2186R 1 PIN ピン CCGH20-160 OT
40 PM08252 1 SHAFT,PIVOT シャフト支点 FE
41 H5362A 2 BOLT,HEXSOCKET ボルト六角穴 M10X035 FE
42 W1015A 2 WASHER,CONICAL ワッシャ皿 M-10-H FE
43 PB04262 1 PLATE プレート FE
44 H5503R 2 BOLT ボルト UUSCB6-15 OT
45 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
46 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PM08262 1 BKT ＢＫＴ FE
48 W1092W 1 WASHER ワッシャ WSSBH35-10-5 OT
49 H5210A 1 BOLT,HEX ボルト六角 M10X02510.9ｾﾞﾝﾈｼﾞ FE
50 W1026A 1 WASHER,LOCK ワッシャスプリング 10M/M FE
51 H1187W 2 PAD パット LEMN12 OT
52 H5234A 2 BOLT,HEX ボルト六角 M12X07010.9ｾﾞﾝﾈｼﾞ FE
53 N1080D 4 NUT,HEX ナット六角 M12(3ｶｸﾛ) FE
54 H4902E 2 BEARING,DRY ベアリン
グ
ドライ K5B1212 OT
