8.2.PANELSTAND 8. 2.パ ネルスタ ンド UK01702 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA29K01 1 TABLE テーブ ル OT 2 PZ18500 1 TABLE テーブ ル FE 2.1 PZ18281 1 SEAL シ…
1
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
11
16
17
18
19
21
22
23
3
20
2
2.1
UK01702
8.
ACCESSORIES
/
アクセサリ
218
PTS-NXT-10JE
Vol.3

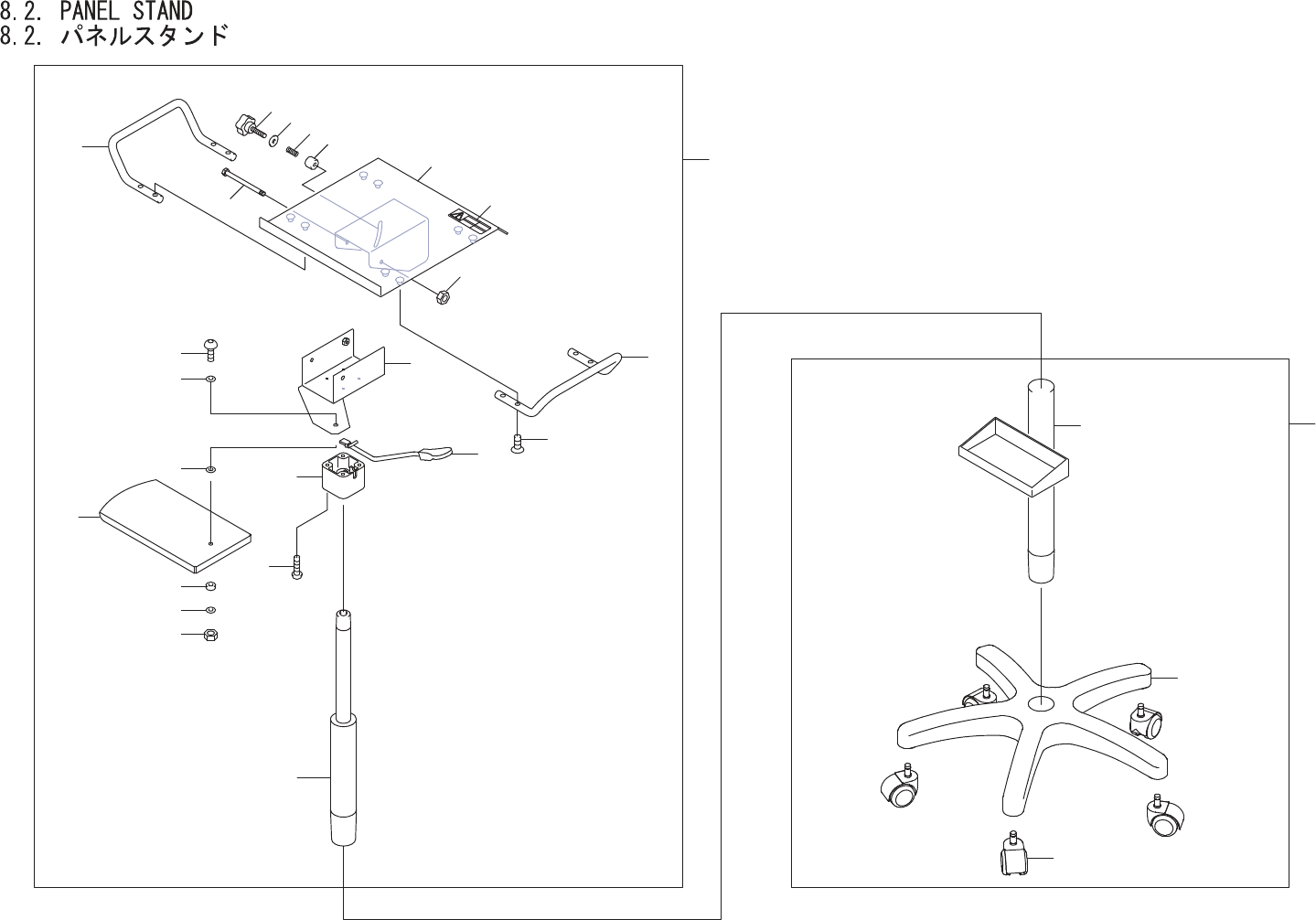

8.2.PANELSTAND
8.2.パネルスタンド
UK01702
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA29K01 1 TABLE テーブル OT
2 PZ18500 1 TABLE テーブル FE
2.1 PZ18281 1 SEAL シール PL
3 PZ18510 2 HANDLE 取手 FE
4 K51959 8 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M06X008ﾆｯｹﾙﾒｯｷ FE
5 PZ18520 1 BKT,SUPPORT ＢＫＴ支え FE
6 PZ18570 1 GRIP 握り OT
7 PZ18580 1 WASHER ワッシャ FE
8 PZ18590 1 SPRING スプリング FE
9 PZ18600 1 COLLAR カラー PL
10 PZ18560 1 BOLT,HEX ボルト六角 FE
11 N1129A 2 NUT,NYLON ナットナイロン M8P=1.25 OT
12 K52621 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M08X025 FE
13 PZ18620 3 WASHER ワッシャ FE
14 PZ18550 1 TABLE テーブル FE
15 PZ18610 1 COLLAR,CUSHION カラークッション OT
16 PZ18530 1 ADJUSTER アジャスタ OT
17 K5250A 4 SCREW,C/RPAN 小ネジ十穴鍋 M06X015ﾆｯｹﾙﾒｯｷ FE
18 PZ18540 1 LEVER レバー FE
19 PZ18630 1 SPRING スプリング OT
20 AA29L01 1 CASTER キャスタ OT
21 PZ18640 1 SUPPORTCOLUMN 支柱 FE
22 PZ18651 1 BASE ベース OT
23 PZ18660 5 CASTER キャスタ OT
8.
ACCESSORIES
/
アクセサリ
219
PTS-NXT-10JE
Vol.3
1
2
4
19
3
5
6
5
6
5
6
7
7
7
8
9
9
10
10
13
13
11
11
10
12
12
17
18
18
7
7
19
19
15
14
16
7
AA25N02
