8.6.1.PCU1/4
UX04204(M3S)
UX04304(M6S)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 PM25692 1 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
42 H2065A 1 PIN,SPRING ピンスプリング 5ﾟX40 FE
43 H4121T 1 BEARING ベアリング NAX1523 OT
44 PM87591 1 HOLDER,BEARING ホルダベアリング AL
45 H5427E 4 BOLT,HEXSOCKET ボルト六角穴 M05X018(3ｶｼﾛ) FE
46 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
47 PM87601 2 BLOCK ブロック AL
48 H48987 2 BEARING,DRY ベアリングドライ JZF12-20 OT
49 H5427S 2 BOLT,HEXSOCKET ボルト六角穴 M05X050(3ｶｼﾛ) FE
49.1 H5427T 2 BOLT,HEXSOCKET ボルト六角穴 M05X055(3ｶｼﾛ) FE
50 W1106E 4 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
51 PM65584 1 SHAFT シャフト FE
52 W1090C 1 WASHER ワッシャ WSSB20-10-3 OT
53 N1094D 2 NUT,HEX ナット六角 M103ｼｭ(3ｶｼﾛ) FE
54 W1106K 1 WASHER,LOCK ワッシャスプリング 10M/M(3ｶｼﾛ) FE
55 PM65562 1 GEAR,SPIRALBEVEL ギヤスパイラルベベル OT
56 H2031C 1 PIN,SPRING ピンスプリング ﾟ5X20 FE
57 XH01151 1 HANDLE ハンドル OT
58 H2063T 1 PIN,SPRING ピンスプリング ﾟ5X25 FE
59 PB55302 1 PLATE プレート AL
60 XH00892 1 FRAME フレーム OT
61 H5428C 4 BOLT,HEXSOCKET ボルト六角穴 M06X060(3ｶｼﾛ) FE
62 W1106F 4 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
63 PM93201 1 BAR バー AL
64 H54277 6 BOLT,HEXSOCKET ボルト六角穴 M06X040(3ｶｼﾛ) FE
65 W1106F 6 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
66 N10034 2 NUT ナット SFB-103(M6) OT
67 H54274 2 BOLT,HEXSOCKET ボルト六角穴 M06X025(3ｶｼﾛ) FE
68 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
69 PB77840 1 BKT ＢＫＴ FE
70 H5425D 2 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
71 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
72 N10034 2 NUT ナット SFB-103(M6) OT
72.1 PB00BL0 1 BKT ＢＫＴ FE
72.2 H53220 2 BOLT,HEXSOCKET ボルト六角穴 M06X016(3ｶｼﾛ) FE
72.3 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
72.4 N10034 2 NUT ナット SFB-103(M6) OT
73 PB65811 1 BKT ＢＫＴ FE
8.
ACCESSORIES
/
アクセサリ
232
PTS-NXT-10JE
Vol.3
8.6.1.PCU1/4
UX04204(M3S)
UX04304(M6S)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5426L 2 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
75 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
76 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
77 H5309C 1 BOLT,HEXSOCKET ボルト六角穴 M05X050ｾﾞﾝﾈｼﾞ(3ｶｼﾛ) FE
78 N1079H 1 NUT,HEX ナット六角 M05(3ｶｼﾛ) FE
79 H54252 1 BOLT,HEXSOCKET ボルト六角穴 M03X008(3ｶｼﾛ) FE
80 W1108B 1 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE
81 N1079F 1 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
93 PB80011 1 COVER カバー FE
94 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
95 PZ17691 1 SEAL シール PL
96 PB00GX0 1 COVER カバー FE
97 K5172L 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006(3ｶｼﾛ) FE
98 PX06171 1 SEAL,BARCODE シールバーコード OT M3S
99 PX06181 1 SEAL,BARCODE シールバーコード OT M6S
100 PB60540 2 BKT ＢＫＴ FE Tparts
101 H5428X 2 BOLT,HEXSOCKET ボルト六角穴 M08X055(3ｶｼﾛ) FE Tparts
102 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
102.1
N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
103 PB66530 2 BKT ＢＫＴ FE Tparts
104 H5353K 2 BOLT,HEXSOCKET ボルト六角穴 M08X105(3ｶｼﾛ) FE Tparts
105 W1106G 2 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE Tparts
106 N1079L 2 NUT,HEX ナット六角 M08(3ｶｼﾛ) FE Tparts
107 PB000A0 1 SLIDER スライダ FE
108 PM82132 2 COLLAR カラー FE
109 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
110 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
111 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
112 S2003L 1 SHAFT シャフト BSPO4-20 OT
113 H3038Z 1 HOOK フック BSPO4-15 OT
114 PZ21161 1 SPRING,TENSION ス
プ
リン
グ
引張 FE
8.
ACCESSORIES
/
アクセサリ
233
PTS-NXT-10JE
Vol.3

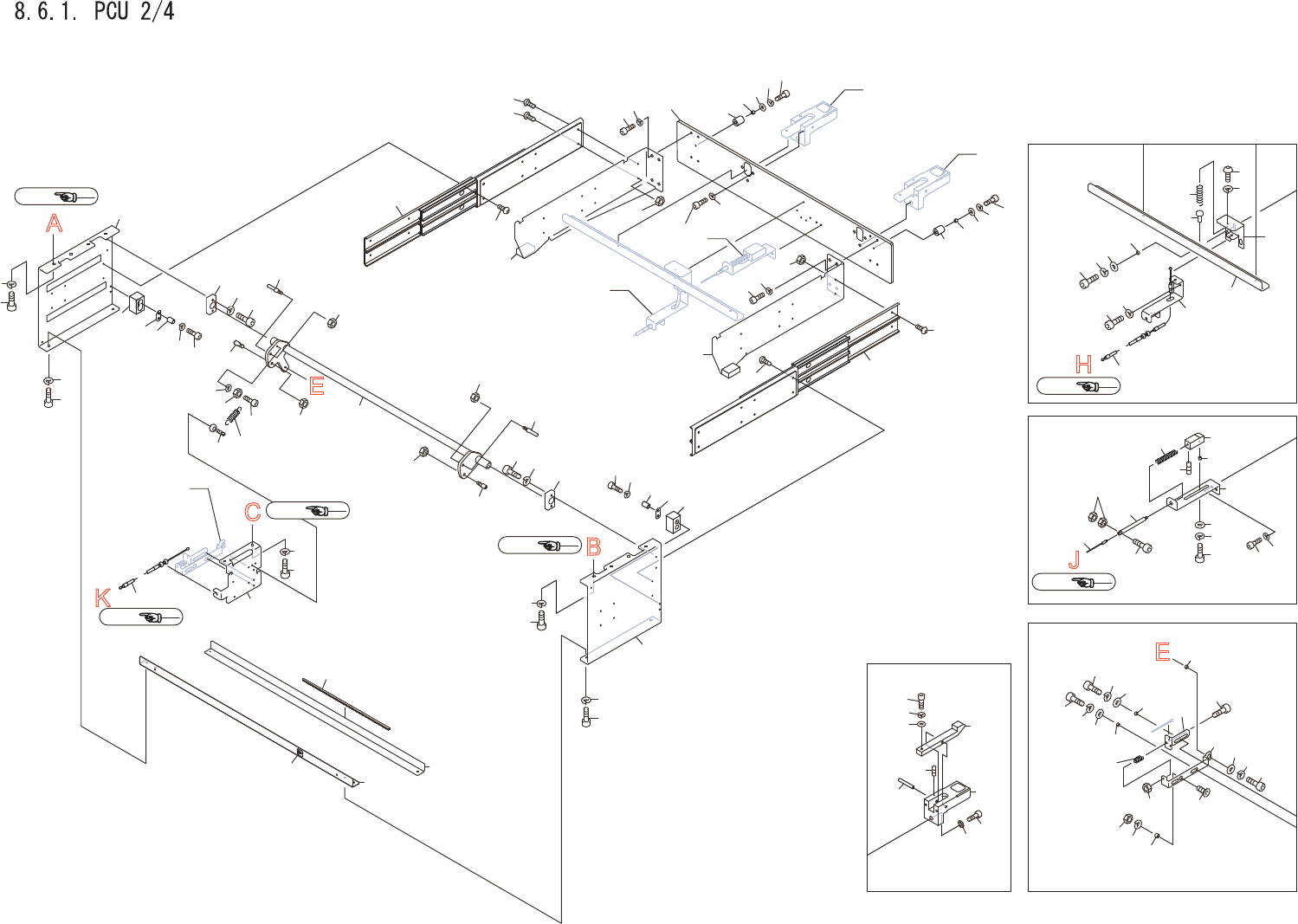

Y
X
X
DETAIL X
DETAIL W
A
B
Ref.1/
Ref.1/
DETAIL Y
W
E
Z
C
Ref.1/
E
DETAIL Z
H
Ref.3/
J
Ref.1/
K
Ref.3/
14
14.1
14.2
13
35
36
35
36
37
38
39
37
38
39
15
24
21
21
21.1
21.2
22
25
26
20
25
26
17
8
11
10
8
9
9.1
9
11
10
27
30
31
32
28
29
50
51
52
5
1
18
19
2
53
54
55
56
57
60
58
59
6667
68
69
70
71
72
73
48
6
7
56.1
4
3
4
3
2.1
27.1
27.2
82
83
80
82
83
107
107
108
108
104
104
105
105
81
81
92
94
93
101
113
118
127
128
125
126
120
121
122
115
116
117
119
114
110
111
112
133
134
135
136
9.1
61
62
63
64
65
74
75
76
77
78
1.1
103
132
129
130
131
UX04304(M6S)
UX04204(M3S)
