8.6.1.PCU2/4 UX04204(M3S) UX04304(M6S) No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 82 H5426N 4 BOLT,HEXSOCKET ボルト 六角 穴 M04X0 15(3 ｶｼﾛ) FE 83 W1106D 4 WAS…

100%1 / 891
8.6.1.PCU2/4
UX04204(M3S)
UX04304(M6S)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 PG02371 2 STOPPER ストッパ PL
36 PM81471 2 COLLAR カラー FE
37 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
38 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
39 W1108S 2 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
48 PB00GA0 1 BKT,CONNECTING ＢＫＴツナギ FE
50 H5427F 2 BOLT,HEXSOCKET ボルト六角穴 M05X020(3ｶｼﾛ) FE
51 W1106E 2 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
52 W1108C 2 WASHER,FLAT ワッシャ平 M05(3ｶｼﾛ) FE
53 PB60391 1 BKT ＢＫＴ FE
54 H5427B 2 BOLT,HEXSOCKET ボルト六角穴 M05X012(3ｶｼﾛ) FE
55 W1106E 2 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
56 PM02EF0 1 BLOCK ブロック FE
56.1 N4027D 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005(3ｶｼﾛ) FE
57 PM93242 1 COLLAR カラー FE
58 H5426N 1 BOLT,HEXSOCKET ボルト六角穴 M04X015(3ｶｼﾛ) FE
59 W1106D 1 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
60 W1043C 1 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
61 PM93321 1 SHAFT シャフト FE
62 PZ25651 1 SPRING スプリング FE
63 W1095B 1 WIRE ワイヤ TM-173-D2L=310Y=ﾟ3.2 OT
64 H54254 1 BOLT,HEXSOCKET ボルト六角穴 M03X012(3ｶｼﾛ) FE
65 N1079F 2 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
66 PB60351 1 SLIDER スライダ FE
67 PM82132 3 COLLAR カラー FE
68 H5426L 3 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
69 W1106D 3 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
70 W1108S 3 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
71 PB60381 1 BKT ＢＫＴ FE
72 H5426L 2 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
73 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
74 XW00481 1 WIRE ワイヤ OT
75 H51368 1 BOLT,STOPPER ボルトストッパ STEHN5.5A OT
76 S30197 1 SPRING スプリング SWY11-40 OT
77 K5258R 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X015(3ｶｼﾛ) FE
78 W1106D 1 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
80 PB77942 1 ARM アーム FE
81 PM02EM0 2 HOLDER ホルダ FE
8.
ACCESSORIES
/
アクセサリ
236
PTS-NXT-10JE
Vol.3
8.6.1.PCU2/4
UX04204(M3S)
UX04304(M6S)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
82 H5426N 4 BOLT,HEXSOCKET ボルト六角穴 M04X015(3ｶｼﾛ) FE
83 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
92 PB00FY0 1 BKT ＢＫＴ FE
93 H5427C 2 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
94 W1106E 2 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
101 H3038Z 1 HOOK フック BSPO4-15 OT
103 S3250D 1 SPRING スプリング AWT8-40 OT
104 PM02EW0 2 PIN ピン FE
105 N10664 2 NUT,U ナットＵ M05 FE
107 PM02ER1 2 PIN ピン FE
108 N1067A 2 NUT,U ナットＵ M06 FE
110 H5426Z 1 BOLT,HEXSOCKET ボルト六角穴 M04X035(3ｶｼﾛ) FE
111 N1079G 1 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
112 W1106D 1 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
113 PB60433 1 SLIDER スライダ FE
114 PM82132 2 COLLAR カラー FE
115 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
116 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
117 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
118 PB77931 1 SLIDER スライダ FE
119 PM82132 2 COLLAR カラー FE
120 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
121 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
122 W1043C 2 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
125 W1092L 1 WASHER ワッシャ WSSB8-4-5 OT
126 K5359X 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X012(3ｶｼﾛ) FE
127 N1079X 1 NUT,HEX ナット六角 M043ｼｭ(3ｶｼﾛ) FE
128 W1106D 1 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
129 S30203 1 SPRING スプリング WR6-60 OT
130 H54265 1 BOLT,HEXSOCKET ボルト六角穴 M04X065(3ｶｼﾛ) FE
131 N1079G 1 NUT,U ナットＵ M04(3ｶｼﾛ) FE
132 XW00501 1 WIRE ワイヤ OT
133 K1139B 1 COLLAR カラー FWSSM-D7-V5-T3.5 OT
134 H5427B 1 BOLT,HEXSOCKET ボルト六角穴 M05X012(3ｶｼﾛ) FE
135 W1106E 1 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
136 W1108E 1 WASHER,FLAT ワッシャ 平 4W-5(3ｶｼﾛ) FE
8.
ACCESSORIES
/
アクセサリ
237
PTS-NXT-10JE
Vol.3

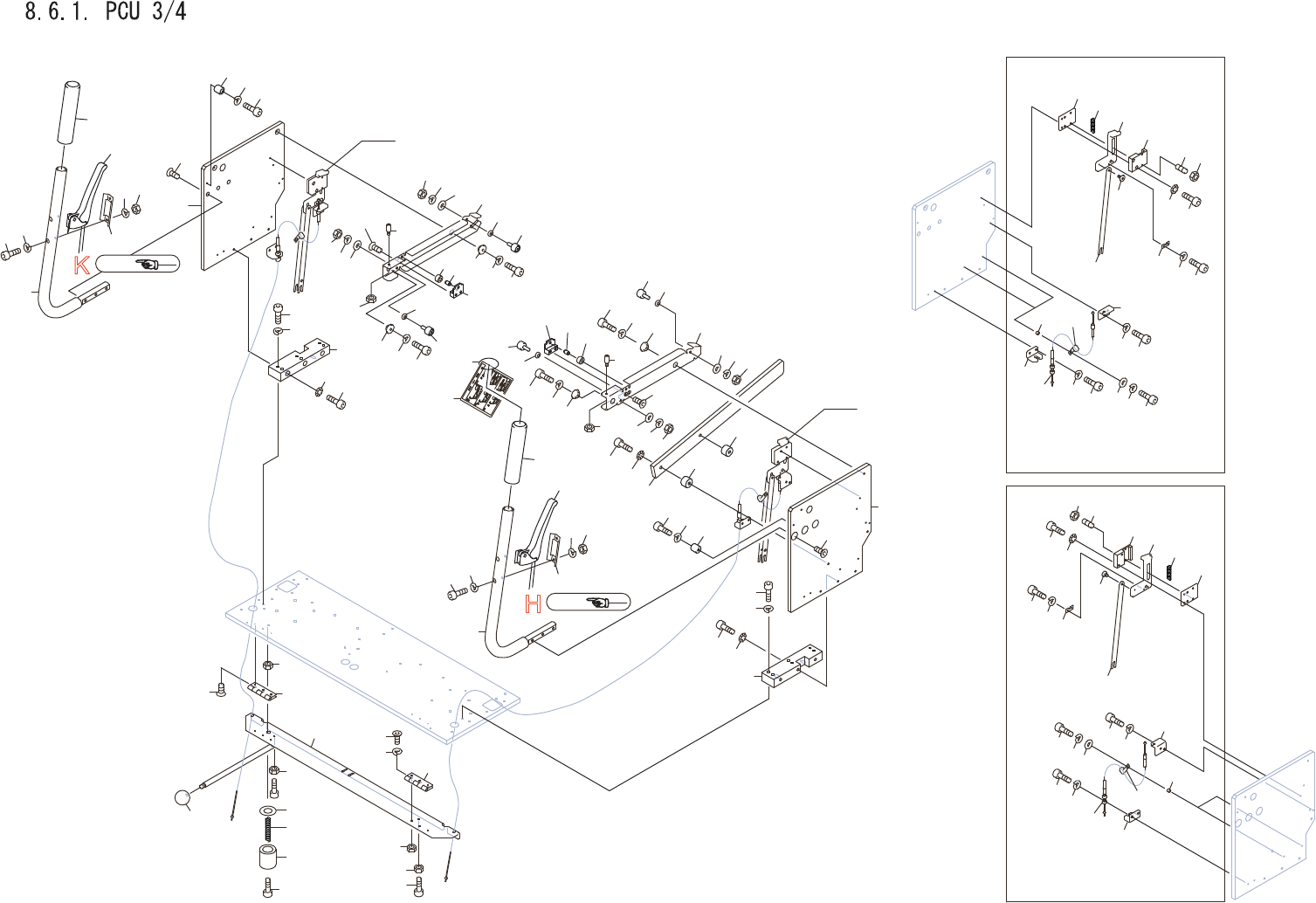

DETAIL T2
DETAIL T1
T1
T2
K
Ref.2/
H
Ref.2/
1
20
21
21
22
24
26
27
28
26
27
28
23
2
14
15
14
15
25
26
27
28
26
27
28
3
4
3
4
12
13
37
38
36
48
50
51
48
50
51
52
53
54
52
53
54
56
57
59
60
58
59
60
61
62
63
61
62
63
49
49
64
65
66
64
65
66
69
70
71
68
69
70
71
68
55
72
72
45
46
45
46
47
47
80
80.1
80.2
89
93
91
92
90
89
82
81
82
81
83
73
76
76
73
37
38
36
35.1
35.2
35.3
35.4
35.1
35.2
35.3
35.4
31
32
33
29
30
29
31
32
33
30
34
35
29
31
32
33
30
29
30
31
32
33
34
35
67
67
39
41
44
43
43
42
41
40
43
43
42
95
94
44
84
85
86
UX04304(M6S)
UX04204(M3S)
8.
ACCESSORIES
/
アクセサリ
238
PTS-NXT-10JE
Vol.3
