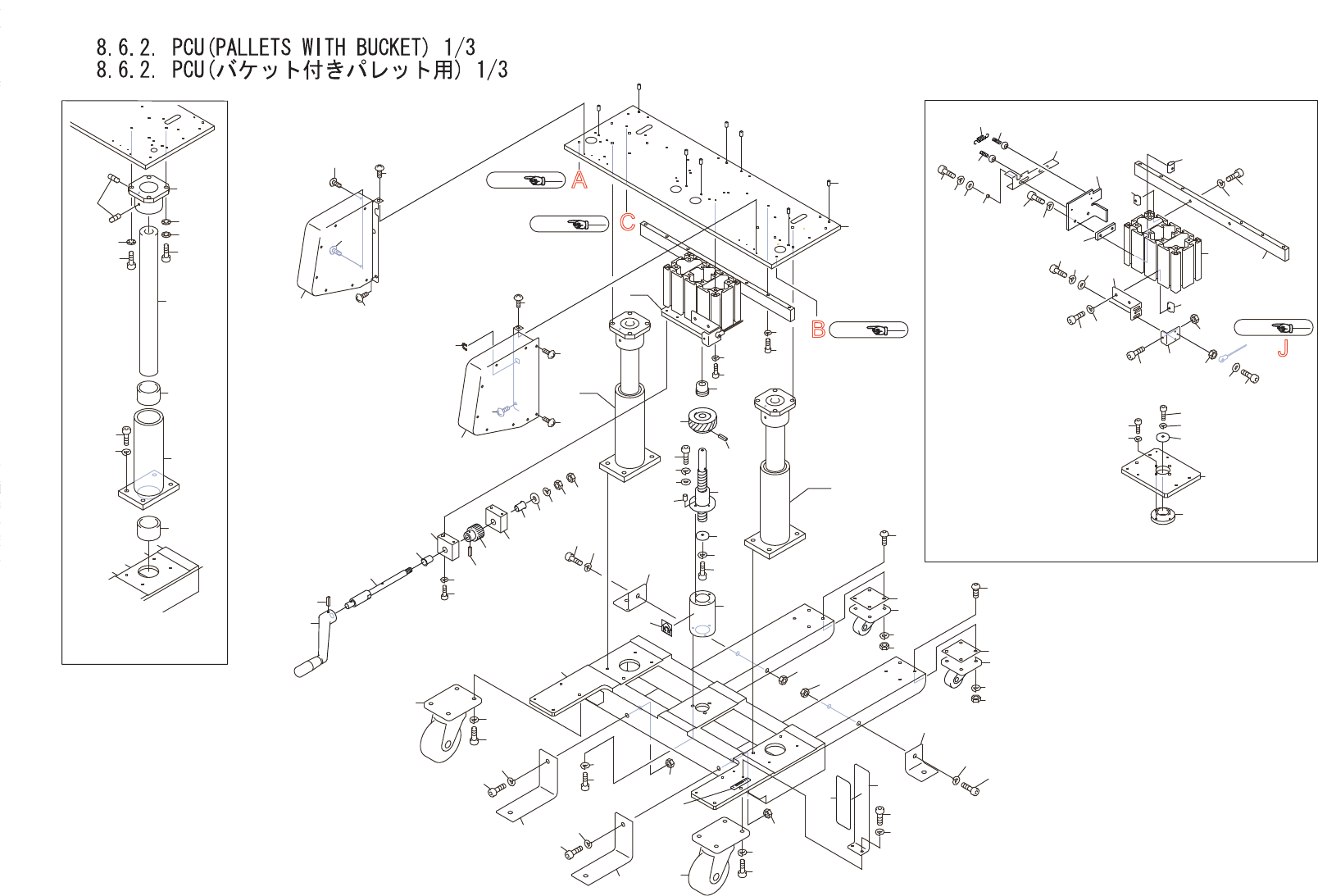

8.6.2.PCU(PALLETSWITHBUCKET)1/3
UX04009(M3S)
8.6.2.PCU(バケット付きパレット用)1/3
UX04109(M6S)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM02EG2 1 FRAME フレーム FE
5 K2142C 2 CASTER キャスタ NO.102HB2-EP<TG> OT
5.1 PB70851 2 SPACER スペーサ AL
6 K52584 8 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M06X012(3ｶｼﾛ) FE
7 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
8 N1079K 8 NUT,HEX ナット六角 M06(3ｶｼﾛ) FE
9 K2142D 2 CASTER キャスタ NO.107BS<TG> OT
10 H5428F 8 BOLT,HEXSOCKET ボルト六角穴 M08X015(3ｶｼﾛ) FE
11 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
12 PB77831 1 BKT ＢＫＴ FE
13 H5425C 2 BOLT,HEXSOCKET ボルト六角穴 M06X012(3ｶｼﾛ) FE
14 W1106F 2 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
15 PZ20501 1 SCALE スケール PL
16 PM87061 2 HOLDER ホルダ FE
17 H5428N 8 BOLT,HEXSOCKET ボルト六角穴 M08X025(3ｶｼﾛ) FE
18 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
19 H30638 4 BUSHING ブシュ SPB-405030 OT
20 H5055K 2 HOLDER ホルダ STHSB40 OT
21 N4046B 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X008(3ｶｼﾛ) FE
22 PZ40450 2 SHAFT シャフト OT
23 PM08KK0 1 PLATE プレート AL
24 H2095A 8 PIN,PARALLEL ピン平行 ﾟ6X12Aｼｭ(M6) OT
25 H5428M 8 BOLT,HEXSOCKET ボルト六角穴 M08X022(3ｶｼﾛ) FE
26 W1014B 12 WASHER,CONICAL ワッシャ皿 M-8-H(3ｶｼﾛ) FE
27 PM93262 1 SPACER スペーサ AL
28 H54272 3 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
29 W1106F 3 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
30 XN00242 1 SCREW,TRAPEZOID ネジ台形 OT
31 H5425D 1 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
32 W1106F 1 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
33 W1087R 1 WASHER ワッシャ R10-27 OT
34 K1135B 4 COLLAR カラー CLBSB6-8.0 OT
35 H5426S 4 BOLT,HEXSOCKET ボルト六角穴 M04X018(3ｶｼﾛ) FE
36 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
37 W1043C 4 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
38 W1090F 1 WASHER ワッシャ WSSB25-6-5 FE
39 H5425D 1 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
