8.7.1.M3S-PSU1/2 (With bucket)UK02011 (Standard)UK01910 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PZ21591 3 FRAME フレー ム OT 2 PZ36071 3 FRAME フレー ム OT 3 P…

100%1 / 891
A
B
F
H
J
K
E
B
E
F
G
G
H
A
J
K
12
12
27
28
26
33
35
36
34
39
43
46
50
51
47
41
40
44
45
48
49
29
32
31
13
16
14
13
14
15
15
17
23
16
23
24
24
19
19
25
25
20
20
21
21
22
22
18
17
18
73
74
75
76
83
86
77
78
79
80
82
81
85
84
88
89
90
87
114
115
116
117
118
119
120
122
123
124
121
125
126
126
127
127
128
128
129
130
30.1
30.3
91
92
93
94
95
98
96
97
101
102
103
104
105
107
106
108
109
110
112
113
100
99
69
69.1
69.2
69.3
91
92
93
94
98
101.1
102
103
104
105
107
106
108
109
110
112
113
100
99
91.1
91.2
1
2
2
3
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
8
2
9
9
9
9
9
37
38
42
37
52
53
54
55
56
10
38.1
54.1
111
53
111
53
(Standard)UK01910
(With bucket)UK02011
8.
ACCESSORIES
/
アクセサリ
260
PTS-NXT-10JE
Vol.3

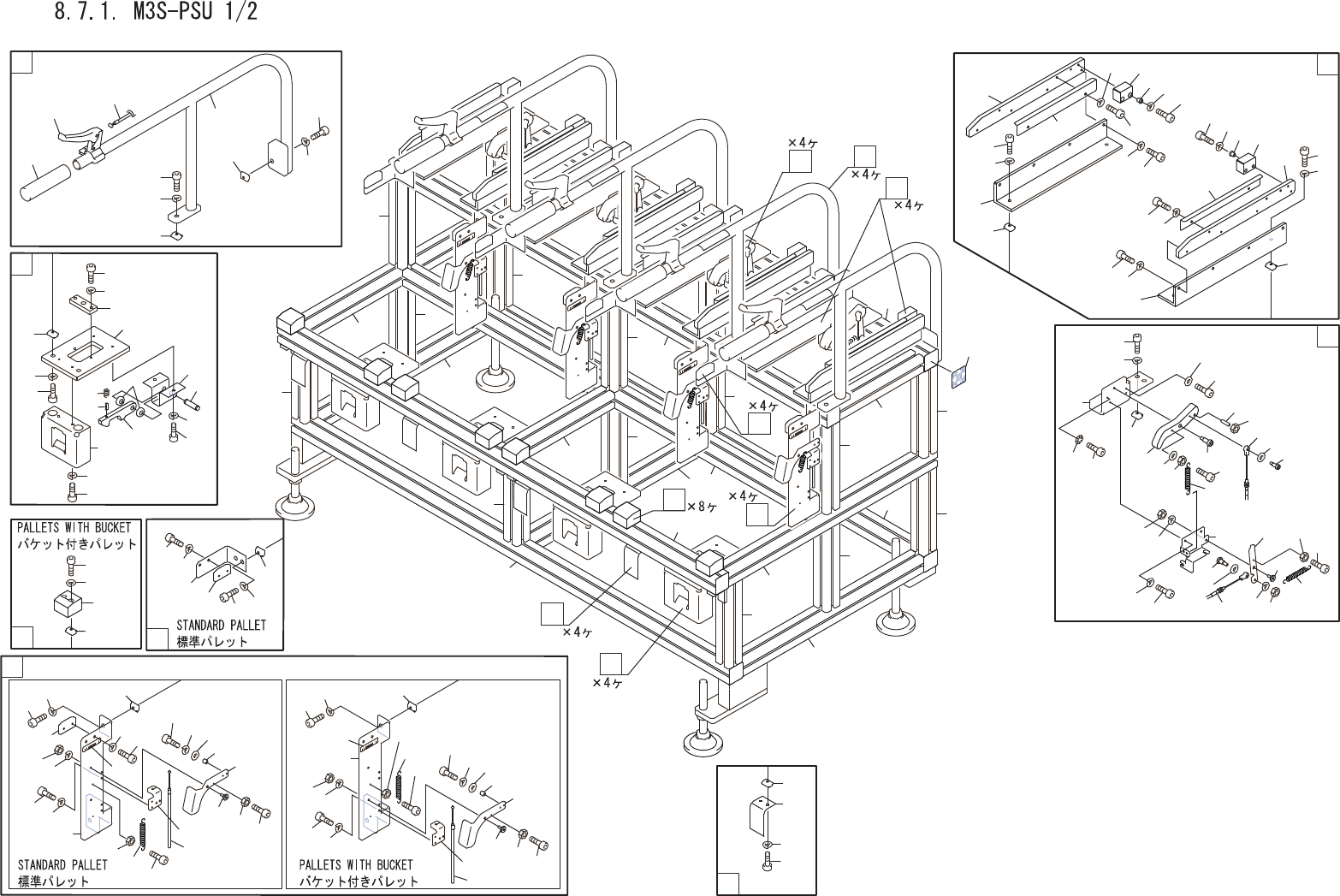

8.7.1.M3S-PSU1/2
(With bucket)UK02011
(Standard)UK01910
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PZ21591 3 FRAME フレーム OT
2 PZ36071 3 FRAME フレーム OT
3 PZ23861 1 FRAME フレーム OT
4 PZ26241 8 FRAME フレーム OT
5 PZ26251 1 FRAME フレーム OT
6 PZ27191 5 FRAME フレーム OT
7 PZ27221 2 FRAME フレーム OT
8 PZ27231 1 FRAME フレーム OT
9 PZ27241 5 FRAME フレーム OT
10 K2173E 12 CAP キャップ NC4040 OT
12 PB60512 8 BKT,SUPPORT ＢＫＴ支え AL
13 H5428L 16 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
14 W1106G 16 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
15 N1003R 16 NUT ナット SFB-004(M8) FE
16 PM93372 8 GUIDE,RAIL ガイドレール FE
17 H5427C 32 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
18 W1106E 32 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
19 PG02861 8 STOPPER ストッパ PL
20 K1138S 16 COLLAR カラー AZC5 OT
21 H5427E 16 BOLT,HEXSOCKET ボルト六角穴 M05X018(3ｶｼﾛ) FE
22 W1106E 16 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
23 PB60531 8 RAIL レール FE
24 H5427B 16 BOLT,HEXSOCKET ボルト六角穴 M05X012(3ｶｼﾛ) FE
25 W1106E 16 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
26 PB66683 4 BKT,PIVOT ＢＫＴ支点 FE
27 H5428L 8 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
28 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
29 N1003R 8 NUT ナット SFB-004(M8) FE
30.1 H5426L 4 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
30.3 W1043C 4 WASHER,FLAT ワッシャ平 4W-4(3ｶｼﾛ) FE
31 H5426K 4 BOLT,HEXSOCKET ボルト六角穴 M04X008(3ｶｼﾛ) FE
32 W1011B 4 WASHER,CONICAL ワッシャ皿 M-4-L(3ｶｼﾛ) FE
33 PJ10602 4 STOPPER ストッパ PL
34 H5120Z 4 BOLT ボルト MSB8-15 FE
35 H3170K 4 PLUNGER,BALL プランジャボール BPWL6 OT
36 N1079K 4 NUT,HEX ナット六角 M06(3ｶｼﾛ) FE
37 XW00522 4 WIRE ワイヤ OT
38 H5120W 4 BOLT ボルト MSB6-10 OT
8.
ACCESSORIES
/
アクセサリ
261
PTS-NXT-10JE
Vol.3
8.7.1.M3S-PSU1/2
(With bucket)UK02011
(Standard)UK01910
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38.1 W1108F 4 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) OT
39 H5426M 4 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
40 N1079G 4 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
41 W1108S 4 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
42 S3262S 4 SPRING,TENSION スプリング引張 AWY8-40 OT
43 PB60722 4 BKT ＢＫＴ FE
44 H5426L 8 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
45 W1106D 8 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
46 PB60554 4 LEVER,CLAMP レバークランプ FE
47 PM93493 4 BOLT ボルト FE
48 N1079G 4 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
49 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
50 H54253 4 BOLT,HEXSOCKET ボルト六角穴 M03X010(3ｶｼﾛ) FE
51 N1079F 4 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
52 S3250G 4 SPRING,TENSION スプリング引張 AWS6-60 OT
53 XW00431 4 WIRE ワイヤ OT
54 H5120W 4 BOLT ボルト MSB6-10 OT
54.1 W1108F 4 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) OT
55 N1079G 4 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
56 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
69 PB52893 4 STOPPER ストッパ FE
69.1 H5427C 8 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
69.2 W1106E 8 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
69.3 N10039 8 NUT ナット SFB-625(M5) FE
73 PB69192 4 BASE ベース FE
74 H5428L 8 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
75 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
76 N1003R 8 NUT ナット SFB-004(M8) FE
77 PB69202 4 RETAINER,SPRING 押えスプリング FE
78 H54272 8 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
79 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
80 PB69253 4 GUIDE ガイド FE
81 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
82 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
83 PB52543 4 BKT ＢＫＴ FE
84 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
85 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
86 H21870 4 PIN ピン CDGH10-30 OT
