8.

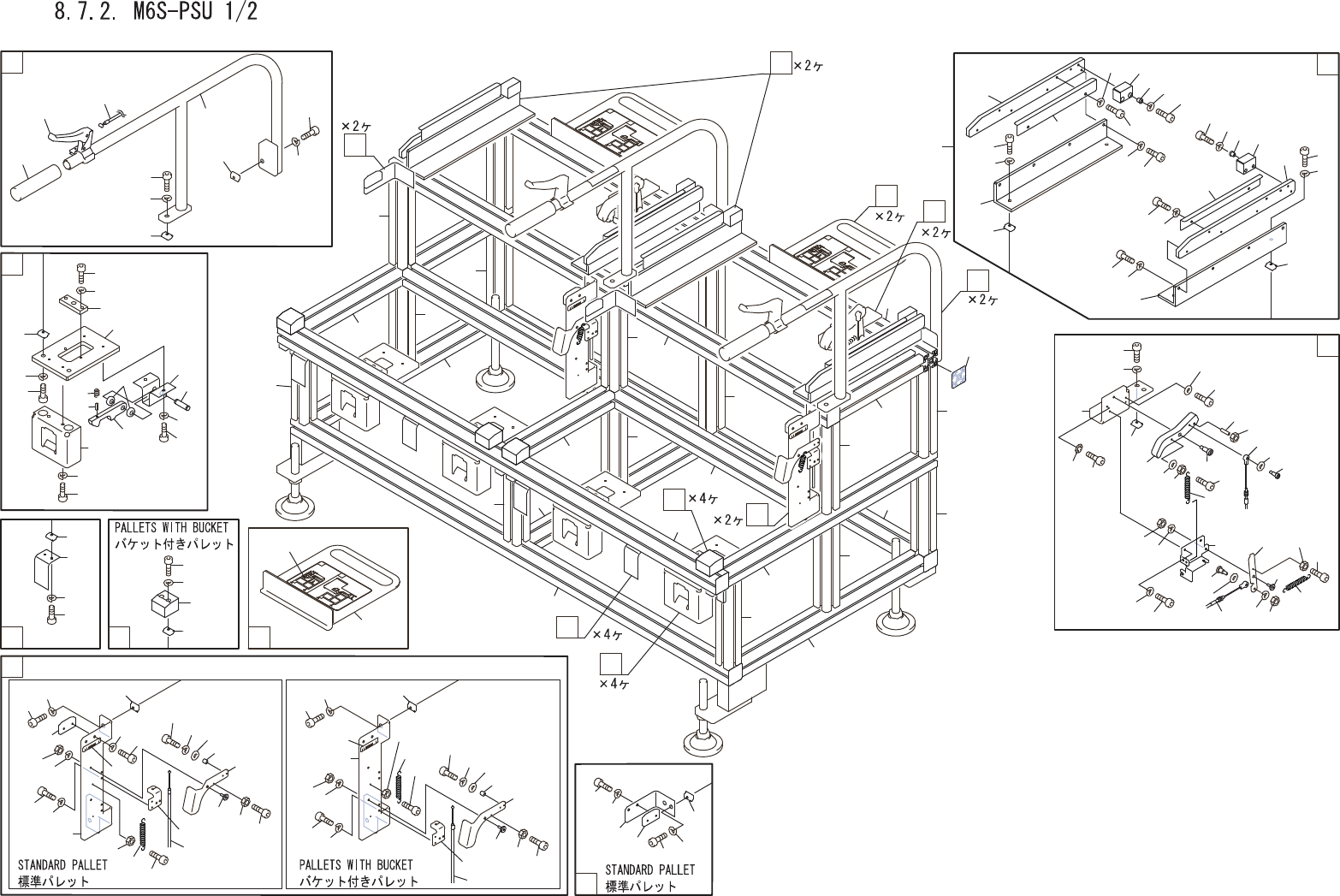

ACCESSORIES
/
アクセサリ
270
PTS-NXT-10JE
Vol.3
8.7.2.M6S-PSU1/2
(With bucket)UK02911
(Standard)UK02510
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PZ21591 3 FRAME フレーム OT
2 PZ36071 3 FRAME フレーム OT
3 PZ23861 1 FRAME フレーム OT
4 PZ26241 8 FRAME フレーム OT
5 PZ26251 1 FRAME フレーム OT
6 PZ27191 5 FRAME フレーム OT
7 PZ27221 2 FRAME フレーム OT
8 PZ27231 1 FRAME フレーム OT
9 PZ27241 5 FRAME フレーム OT
10 K2173E 12 CAP キャップ NC4040 OT
12 PB60512 4 BKT,SUPPORT ＢＫＴ支え AL
13 H5428L 8 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
14 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
15 N1003R 8 NUT ナット SFB-004(M8) FE
16 PM93372 4 GUIDE,RAIL ガイドレール FE
17 H5427C 16 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
18 W1106E 16 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
19 PG02861 4 STOPPER ストッパ PL
20 K1138S 8 COLLAR カラー AZC5 OT
21 H5427E 8 BOLT,HEXSOCKET ボルト六角穴 M05X018(3ｶｼﾛ) FE
22 W1106E 8 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
23 PB60531 4 RAIL レール FE
24 H5427B 8 BOLT,HEXSOCKET ボルト六角穴 M05X012(3ｶｼﾛ) FE
25 W1106E 8 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
26 PB66683 2 BKT,PIVOT ＢＫＴ支点 FE
27 H5428L 4 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
28 W1106G 4 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
29 N1003R 4 NUT ナット SFB-004(M8) FE
30.1 H5426L 2 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
30.3 W1108S 2 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
31 H5426K 2 BOLT,HEXSOCKET ボルト六角穴 M04X008(3ｶｼﾛ) FE
32 W1011B 2 WASHER,CONICAL ワッシャ皿 M-4-L(3ｶｼﾛ) FE
33 PJ10602 2 STOPPER ストッパ PL
34 H5120Z 2 BOLT ボルト MSB8-15 FE
35 H3170K 2 PLUNGER,BALL プランジャボール BPWL6 OT
36 N1079K 2 NUT,HEX ナット六角 M06(3ｶｼﾛ) FE
37 XW00522 2 WIRE ワイヤ OT
38 H5120W 2 BOLT ボルト MSB6-10 OT
8.
ACCESSORIES
/
アクセサリ
271
PTS-NXT-10JE
Vol.3
8.7.2.M6S-PSU1/2
(With bucket)UK02911
(Standard)UK02510
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38.1 W1108F 2 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) OT
39 H5426M 2 BOLT,HEXSOCKET ボルト六角穴 M04X012(3ｶｼﾛ) FE
40 N1079G 2 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
41 W1108S 2 WASHER,FLAT ワッシャ平 M4X0.8X9(1W-4)(3ｶｼﾛ) FE
42 S3262S 2 SPRING,TENSION スプリング引張 AWY8-40 OT
43 PB60722 2 BKT ＢＫＴ FE
44 H5426L 4 BOLT,HEXSOCKET ボルト六角穴 M04X010(3ｶｼﾛ) FE
45 W1106D 4 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
46 PB60554 2 LEVER,CLAMP レバークランプ FE
47 PM93493 2 BOLT ボルト FE
48 N1079G 2 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
49 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
50 H54253 2 BOLT,HEXSOCKET ボルト六角穴 M03X010(3ｶｼﾛ) FE
51 N1079F 2 NUT,HEX ナット六角 M03(3ｶｼﾛ) FE
52 S3250G 2 SPRING,TENSION スプリング引張 AWS6-60 OT
53 XW00431 2 WIRE ワイヤ OT
54 H5120W 2 BOLT ボルト MSB6-10 OT
54.1 W1108F 2 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) OT
55 N1079G 2 NUT,HEX ナット六角 M04(3ｶｼﾛ) FE
56 W1106D 2 WASHER,LOCK ワッシャスプリング 4M/M(3ｶｼﾛ) FE
69 PB52893 4 STOPPER ストッパ FE
69.1 H5427C 8 BOLT,HEXSOCKET ボルト六角穴 M05X015(3ｶｼﾛ) FE
69.2 W1106E 8 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE
69.3 N10039 8 NUT ナット SFB-625(M5) FE
73 PB69192 8 BASE ベース FE
74 H5428L 8 BOLT,HEXSOCKET ボルト六角穴 M08X020(3ｶｼﾛ) FE
75 W1106G 8 WASHER,LOCK ワッシャスプリング 8M/M(3ｶｼﾛ) FE
76 N1003R 8 NUT ナット SFB-004(M8) FE
77 PB69202 4 RETAINER,SPRING 押えスプリング FE
78 H54272 8 BOLT,HEXSOCKET ボルト六角穴 M06X020(3ｶｼﾛ) FE
79 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
80 PB69253 4 GUIDE ガイド FE
81 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
82 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
83 PB52543 4 BKT ＢＫＴ FE
84 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE
85 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE
86 H21870 4 PIN ピン CDGH10-30 OT
8.
ACCESSORIES
/
アクセサリ
272
PTS-NXT-10JE
Vol.3
