PTS-NXT-10JE - 第87页

1.5.6.H08HEAD"Headwithpartsiderecognition" 1.5.6 .H08 ヘッド  "パー ツ側面認 識機能付 きヘ ッド" AA6SR06 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材…

100%1 / 891
1.
PARTS
PLACING
/
部品装着
86
PTS-NXT-10JE
Vol.1

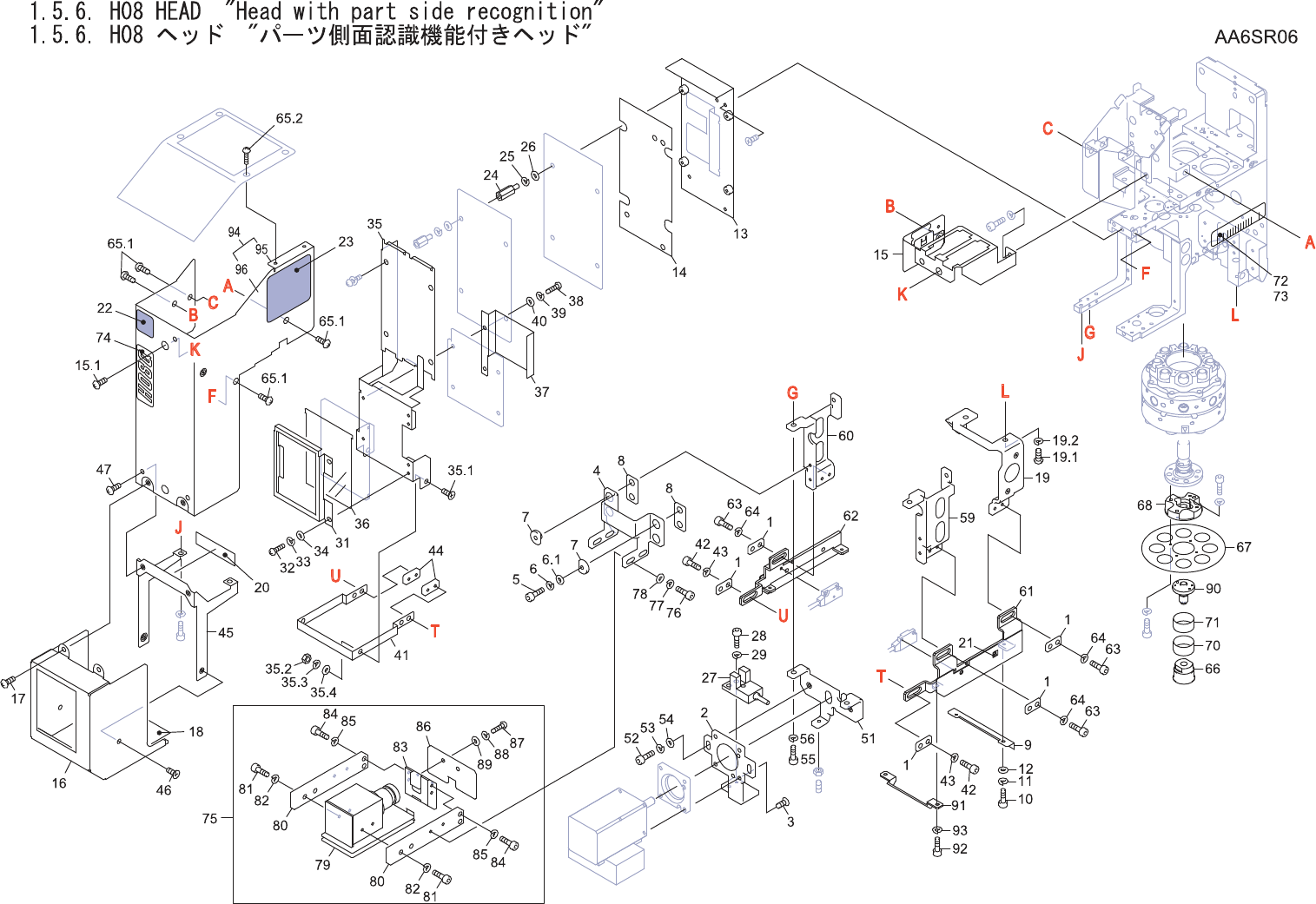

1.5.6.H08HEAD"Headwithpartsiderecognition"
1.5.6.H08ヘッド"パーツ側面認識機能付きヘッド"
AA6SR06
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB73151 5 WASHER ワッシャ FE
2 PB74053 1 BKT,MOTOR ＢＫＴモータ AL
3 K51696 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02.6X008 FE
4 PB88552 1 BKT ＢＫＴ AL
5 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
6 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
6.1 W1040A 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
7 PJ17321 4 BUSHING ブシュ OT
8 PJ17420 2 PLATE,INSULATING プレート絶縁 OT
9 PB83333 1 BKT,CONNECTING ＢＫＴツナギ FE
10 H5264A 2 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
11 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
12 W11080 2 WASHER,FLAT ワッシャ平 1W-2(3ｶｸﾛ) FE
13 PB83341 1 COVER,TERMINAL カバー端子 FE
14 PS02892 1 SHEET シート PL
15 PB83512 1 BKT ＢＫＴ AL
15.1 K51710 1 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
16 PB94512 1 COVER,P/B カバー押ボタン AL
17 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
18 PS02992 1 SHEET シート OT
19 PB88523 1 BKT,SENSOR ＢＫＴセンサ FE
19.1 K5256A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
19.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
20 PS03421 1 SHEET シート OT
21 PX00182 1 NAMEPLATE 銘板 PL
22 PX03301 1 NAMEPLATE,CAUTION 銘板注意 PL
23 PX05131 1 NAMEPLATE,CAUTION 銘板注意 PL
24 S32435 4 SPACER スペーサ BSE-312N OT
25 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
26 W1040R 4 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
27 S4029E 1 SENSOR センサ PM-Y44P OT
28 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
31 PB83352 1 RETAINER,COVER 押えカバー FE
32 K51756 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
33 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
34 W11081 2 WASHER,FLAT ワッシャ平 1W-2.5(3ｶｸﾛ) FE
35 PB94472 1 BKT,COVER ＢＫＴカバー FE
1.
PARTS
PLACING
/
部品装着
87
PTS-NXT-10JE
Vol.1
1.5.6.H08HEAD"Headwithpartsiderecognition"
1.5.6.H08ヘッド"パーツ側面認識機能付きヘッド"
AA6SR06
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35.1 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
35.2 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
35.3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35.4 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
36 PJ15274 1 COVER,ACRYLIC カバーアクリル PL
37 PB83813 1 COVER,PROTECTIVE カバー保護 FE
38 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
39 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
40 W11081 4 WASHER,FLAT ワッシャ平 1W-2.5(3ｶｸﾛ) FE
41 PB94441 1 BKT,SUPPORT ＢＫＴ支え AL
42 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
43 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
44 PB94481 2 NUT ナット FE
45 PB94460 1 BKT,COVER ＢＫＴカバー AL
46 K52542 2 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
47 K51710 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005(3ｶｼﾛ) FE
51 PB73051 1 BKT ＢＫＴ FE
52 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
53 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
54 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
55 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
56 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PB94391 1 BKT ＢＫＴ FE
60 PB74074 1 BKT ＢＫＴ FE
61 PB00AX0 1 BKT,SENSOR ＢＫＴセンサ FE
62 PB00AY0 1 BKT,SENSOR ＢＫＴセンサ FE
63 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
64 W1021A 6 WASHER,LOCK ワッシャスプリング 3M/M FE
65.1 K52542 4 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
65.2 K52542 4 SCREW,C/RFLAT 小ネジ十穴平 M03X006ﾋﾗﾄｳH=0.6ﾆｯｹﾙ FE
66 PJ17360 1 RING リング PL
67 PB58463 1 COVER カバー AL
68 PM91351 1 BKT ＢＫＴ AL
70 PS02912 1 SHEET シート PL
71 PS03102 1 SHEET シート OT
72 PX05402 1 SEAL,BARCODE シールバーコード OT HK0C2******
73 PX05411 1 SEAL,BARCODE シールバーコード OT HK0D2******
74 PX07301 1 NAMEPLATE 銘板 PL
