1.
PARTS
PLACING
/
部品装着
90
PTS-NXT-10JE
Vol.1
1.5.7.H04HEAD1/4
1.5.7.H04ヘッド1/4
UH00835
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB25002 1 BKT,COVER ＢＫＴカバー FE
2 H5273T 2 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PB25025 1 COVER,UPPER カバー上 AL
5 K5186N 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
6 AA54E02 1 COVER カバー OT
6.1 PB25016 1 COVER,FRONT カバーフロント AL
7 K5186N 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
8 H5273A 2 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
9 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
10 PJ02874 1 HANDLE ハンドル PL
11 K5359E 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
12 PB30173 1 BKT,WIRING ＢＫＴ配線 AL
12.1 K5178L 1 SCREW,C/RPAN 小ネジ十穴鍋 M03X005ﾆｯｹﾙﾒｯｷ FE
12.2 K5186N 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
13 PB09784 1 BKT ＢＫＴ FE
13.1 K5169M 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
13.2 K5169H 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
15 PB23285 1 COVER,SIDE カバーサイド AL
16 K5186N 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
17 PB23277 1 COVER,SIDE カバーサイド AL
18 K5186N 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M03X005ﾆｯｹﾙﾒｯｷ FE
19 PB24985 1 BKT ＢＫＴ FE
20 K5169H 3 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
20.1 H5264T 1 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
20.2 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
21 PB24973 1 BKT ＢＫＴ FE
22 S32271 4 SPACER スペーサ CB-303 OT
23 S32272 4 SPACER スペーサ CB-307 OT
24 PB27443 1 RETAINER,WIRING 押え配線 FE
25 K5598H 2 SCREW,WASHERASS'Y 小ネジ座金組込み B-0320-S1 FE
26 PB27453 1 RETAINER,WIRING 押え配線 FE
27 K5598H 2 SCREW,WASHERASS'Y 小ネジ座金組込み B-0320-S1 FE
28 H1021H 1 BATTERY バッテリ ER6VLY OT
29 PS00831 2 SHEET シート OT
30 PX05130 2 NAMEPLATE,CAUTION 銘板注意 PL
31 PX03300 1 NAMEPLATE,CAUTION 銘板 注意 PL
1.
PARTS
PLACING
/
部品装着
91

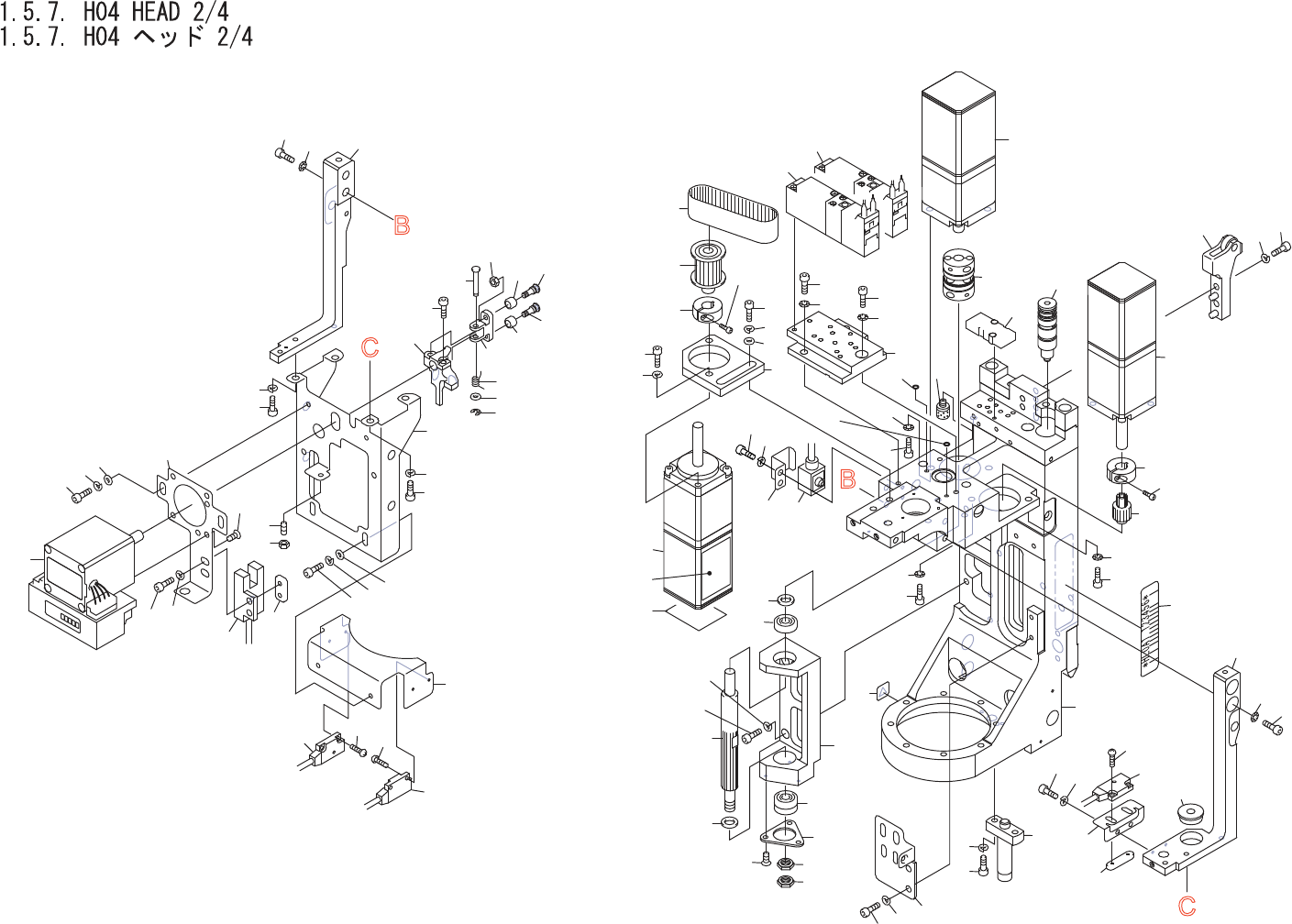

PTS-NXT-10JE
Vol.1
B
B
C
C
9
10
8
21
22
23
2
55
54
53
56
57
58
59
11
13
12
1
3
6
27
4
5
5
29
33
40
34
35
41
39
64
65
63
66
68
67
68
67
78
81
80
83
82
74
73
72
69
70
87
90
89
88
71
32
47
46
48
44
45
50
52
97
98
99
5251
47
30
28
29
30
43
7
15
16
14
17
18
19.1
19
24
26
25
31
31
36.1
37
38
42
61
60
75
75
76
76
79
84
84
85
85
92
91
94
95
93
96
36.2
36.3
62
20.1
20
77
49
86
UH00835
1.
PARTS
PLACING
/
部品装着
92
PTS-NXT-10JE
Vol.1
