FCS 使用说明书 1-6 表 1-3 塑料盒内的零件 品名 数量 货号 FCS 模具芯片 B 2 个 40020304 校准片 3D 组 1 个 40011453 图 1-3 塑料盒内的配置 图 校准片 3D 组 塑料盒 内置块 C FCS 模具芯片 B
FCS使用说明书
1-5
附属品的检查
请确认FCS手提箱内装有下列的零件。
表 1-2 FCS手提箱内的零件
品名
数量
货号
模具基板
1
组
40128130
颜色画纸
(
黑色
)
1
张
40027196
模具吸嘴 LNC 1 个 40128152
粘贴膜
内装
48
张
40128134
硅胶片（模具芯片用）
内装
2
张
40027147
镜片布
1
张
40027235
FCS
模具芯片盒
1
箱
40187704
已写入数据的
CD
1
张
40133186
模具托盘
3D
1
个
40214215
低头螺丝
M4
2
个
40128154
以下吸嘴不放在手提箱内，而保管在其他吸嘴盒中。
吸嘴组件
501
4
个
40001339
吸嘴组件
506
1
个
40001344
吸嘴组件
508
1
个
40001346

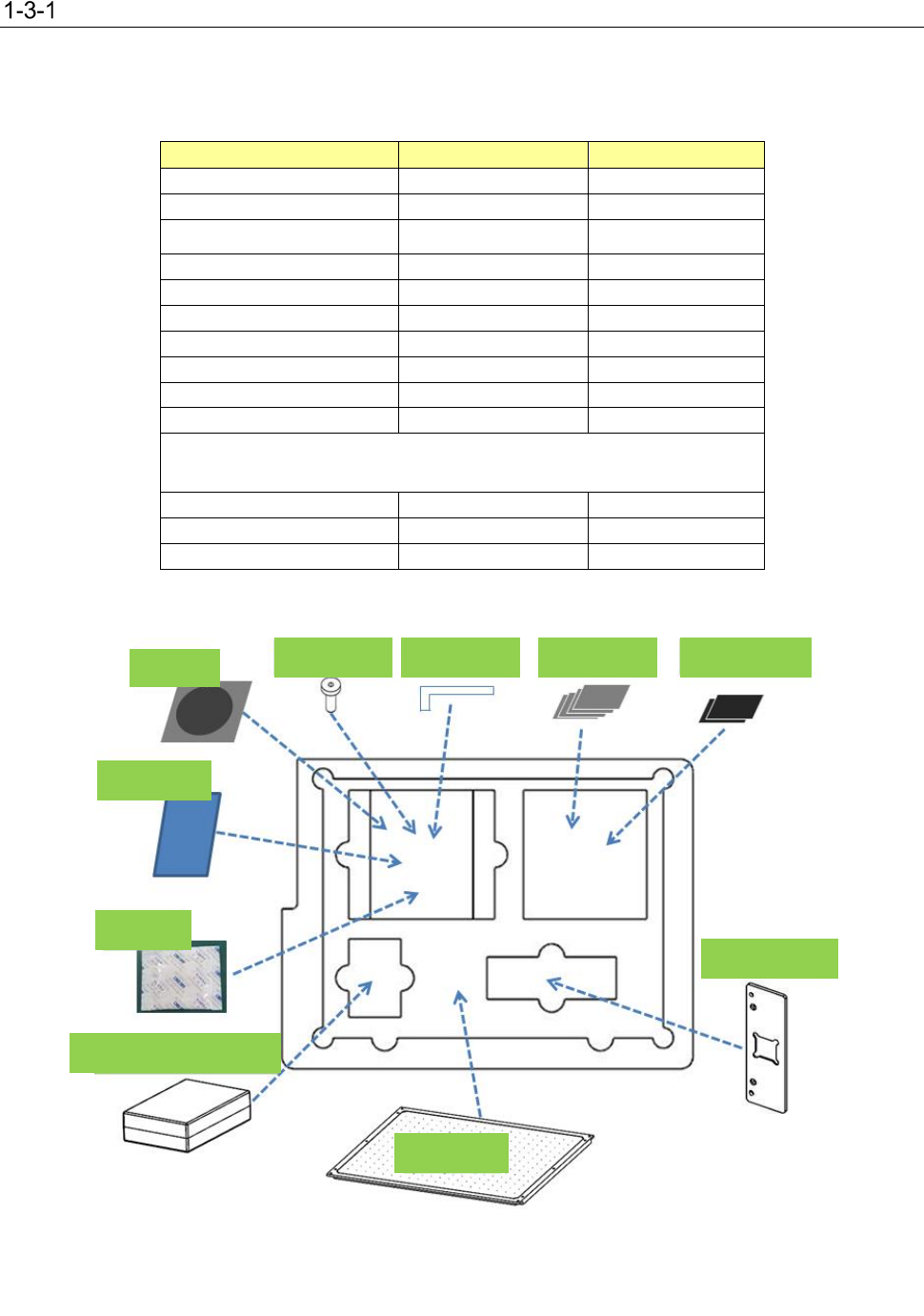

图 1-2 FCS手提箱内的配置图
CD-R
安装螺丝
安装工具
粘贴膜
硅胶片
镜片布
干燥剂
FCS 模具芯片盒
模具基板
模具托盘 3D
FCS使用说明书
1-6
表 1-3 塑料盒内的零件
品名
数量
货号
FCS
模具芯片
B
2
个
40020304
校准片
3D
组
1
个
40011453

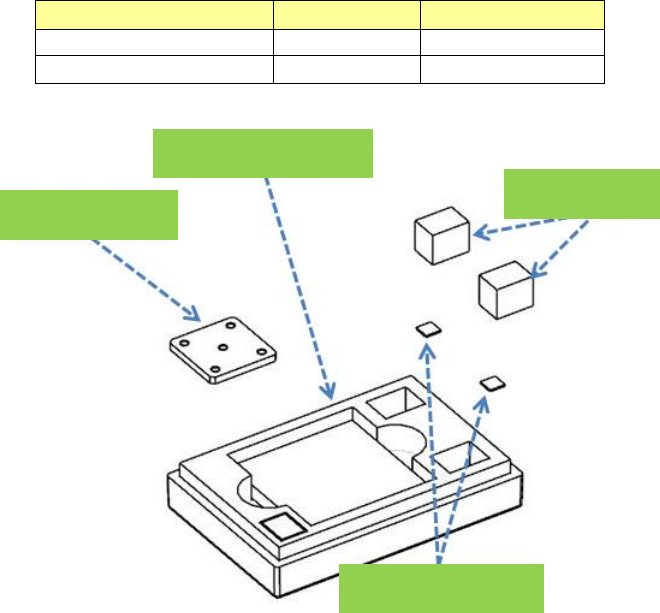

图 1-3 塑料盒内的配置图
校准片 3D 组
塑料盒
内置块
C
FCS 模具芯片 B
FCS使用说明书
1-7
前部台架上没有附带SMT机械供料器选购项时，将配备驱动气缸。
表 1-4 驱动气缸
品名
数量
货号
驱动气缸单元_FCS 1 个 40209695
图 1-4 驱动气缸
注 1： 12mm 间距台架实施的 SMT 机械供料器生产仅为 FCS 生产。平时的生产不能使用。
