前部台架上没有附带SMT机械供料器选购项时，将配备驱动气缸。
表 1-4 驱动气缸
品名
数量
货号
驱动气缸单元_FCS 1 个 40209695

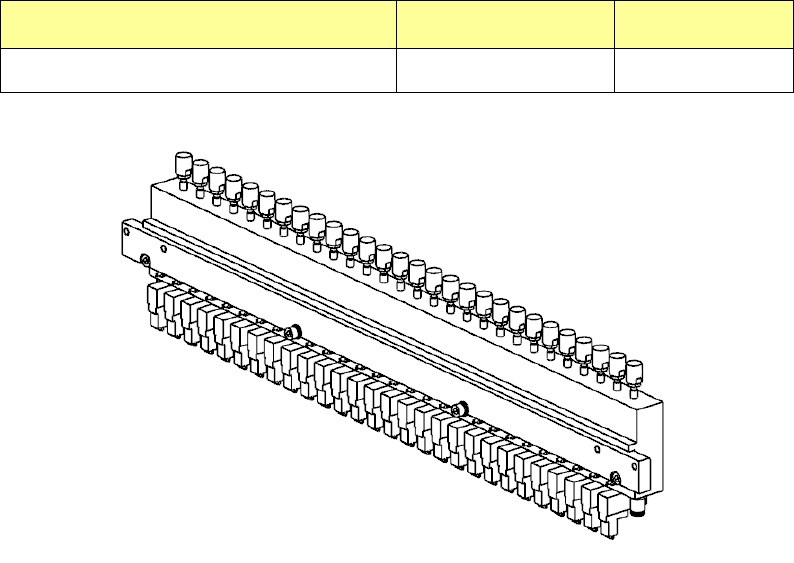

图 1-4 驱动气缸
注 1： 12mm 间距台架实施的 SMT 机械供料器生产仅为 FCS 生产。平时的生产不能使用。
FCS使用说明书
1-8
测定的准备
(1) 模具基板的方向
在实施 FCS 时，请设置模具基板使“Front 片”总在前面、表面位置处。

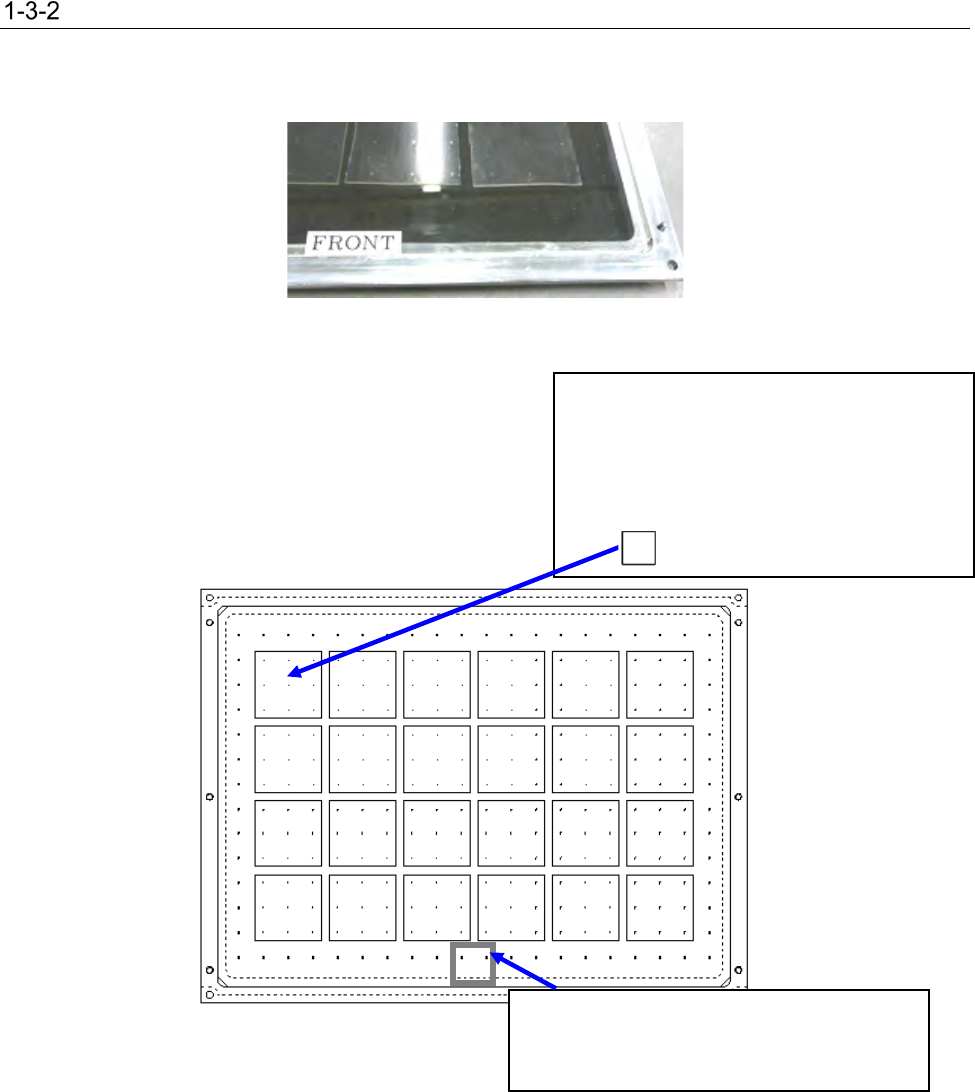

图 1-5 前侧片
(2) 粘贴标签与硅胶片的粘贴
将粘贴标签按照下图所示粘贴至玻璃模具基板。
图 1-6 粘贴标签与硅胶片的位置
除去最外圈，对
216
点（
12×18
）标记，请
按照每 9 点（3×3）标记上均等地粘贴 1 片
粘贴标签（□40mm）。
注意：请在 9 点的四角标记位置沿 XY 方向
各自保留 2mm 以上的余量进行粘贴。
请粘贴
1
张硅胶片（□
20mm
）。
粘贴时请相对 2 个标记左右均等，且避开粘
贴标签和铝框。
FCS使用说明书
1-9
(3) 模具托盘的安装
使用附带的螺丝将模具托盘安装在玻璃模具基板上。

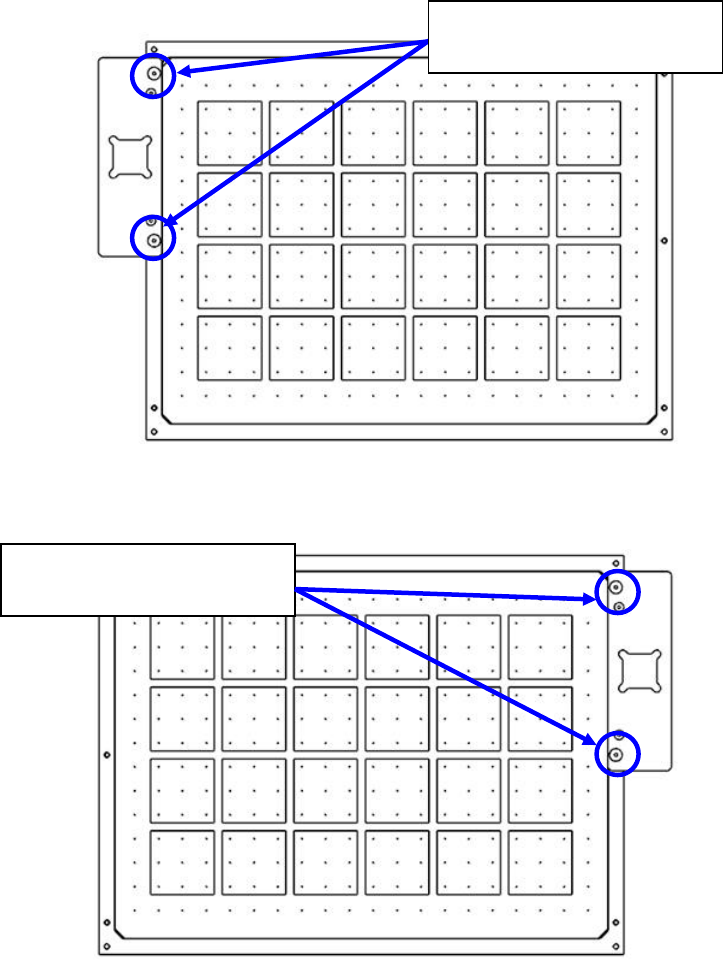

图 1-7 左→右传送的模具托盘的安装位置
图 1-8 右→左传送的模具托盘的安装位置
2
处螺丝固定。
2
处螺丝固定。
