FCS使用说明书
1-10
(4) 校准片 3D 组的设置
设置模具托盘的校准片 3D 组。

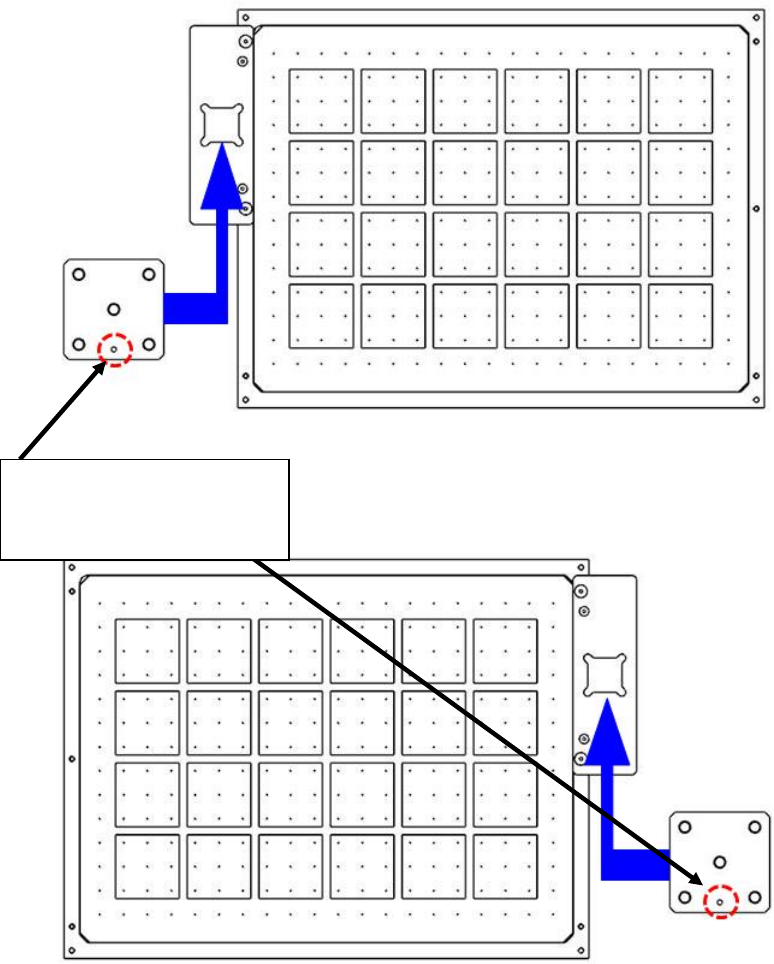

图 1-9 左→右传送的校准片3D组的设置场所
图 1-10 右→左传送的校准片3D组的设置场所
请按照黑点
(
定位孔
)
位于前
侧能看到的方向进行设置。
FCS使用说明书
1-11
(5) 使用模具时的注意事项
使用各个模具时，请注意以下事项。
粘贴标签时的注意事项
• 如玻璃面上有脏污，请用镜片布等将其擦除。
• 黏贴时不要有气泡、灰尘、垃圾进入。
• 硅胶片要贴在图形中央部分。
• 粘贴标签属于损耗品。当受到污染或剥离时，请更换之。
使用 FCS 模具芯片 B 时的注意事项
• 赤手触摸会导致其表面污染，从而生锈。
• 如零件污染，会导致发生误差。请擦拭干净之后再使用。
• 如有缺角、生锈者，请换用新品。
校准片 3D 组的使用注意事项
• 直接用手触碰会造成表面沾污，可能造成识别不良。
• 元件沾污会造成误差。请仔细擦拭后使用。
• 发现边角有欠缺时，请更换为新的。
使用裸片时的注意事项
• 附着了指纹或沾污时，请使用镜头布等擦拭干净。
• 请不要使用带划痕的，而更换为新的物品。
使用模具基板时，请绝对不要使用基准销、从动销、支承销。如使用这些销类，
有可能造成模具基板裂开。
FCS 实施前，请确认传送轨道的基板按压部分是否夹入了芯片等。
如果夹入，夹紧时模具基板可能会裂开。
实施 FCS 之前，请检查粘贴标签上有无元件附着。如有元件附着，会影响到贴装精度，
故请将其除去。
预热
在刚接通电源等情况下，装置温度尚未稳定，在这种状态下不能取得正确的贴装精度。
请用温度指定预热功能事先进行预热，直至
监控器温度达到 30℃，放置 30 分钟左右后再实
施 FCS。
注意
FCS使用说明书
1-12
(6) 基板的标记坐标数据文件的保存处
实施 FCS 前，请将附属品的 CD-R 中已有的数据保存在 JM-50 主体的指定文件夹中。
JM-50 主体没有 CD 驱动器时，请将 CD-R 中已有的数据移动至 USB 存储器中，再从 USB 存储
器保存到 JM-50 主体的指定文件夹中。
表 1-5 FCS基板数据文件的保存处
数据文件名
指定文件夹
CD:\FCS_XX_xxxxx\JM50_FCS_BOC_MARK.txt
D:\JUKI\DATA\FCS
CD:\FCS_XX_xxxxx\JM50_MARK_CORR.TXT
D:\JUKI\DATA\FCS
※ 「FCS_XX_xxxxx」编号的含义如下所示。
XX： 玻璃基板的改订号以 2 位进行表示
xxxxx： 玻璃基板的系列号以 5 位进行表示。
请
不要改动数据文件，保存在指定文件夹中。
改动数据文件时，或者没有保存在指定文件夹中时，
无法确保测量・调整等所有的 FCS 的功能。
注意
