FCS使用说明书
2-1
第2章 操作说明
安装FCS后，即可从桌面画面启动FCS功能。
本章介绍从桌面启动FCS的方法，以及利用FCS执行各种功能的操作步骤。
FCS 的操作
(1) 刚启动后
在桌面画面的菜单上选择[生产]-[FCS]后，会显示[FCS 设置]画面。
这时，会根据传送方向、基准位置自动读入 FCS 用生产程序。
如已经打开的生产程序中发生过变更，会进行询问。（参见图 2-2）

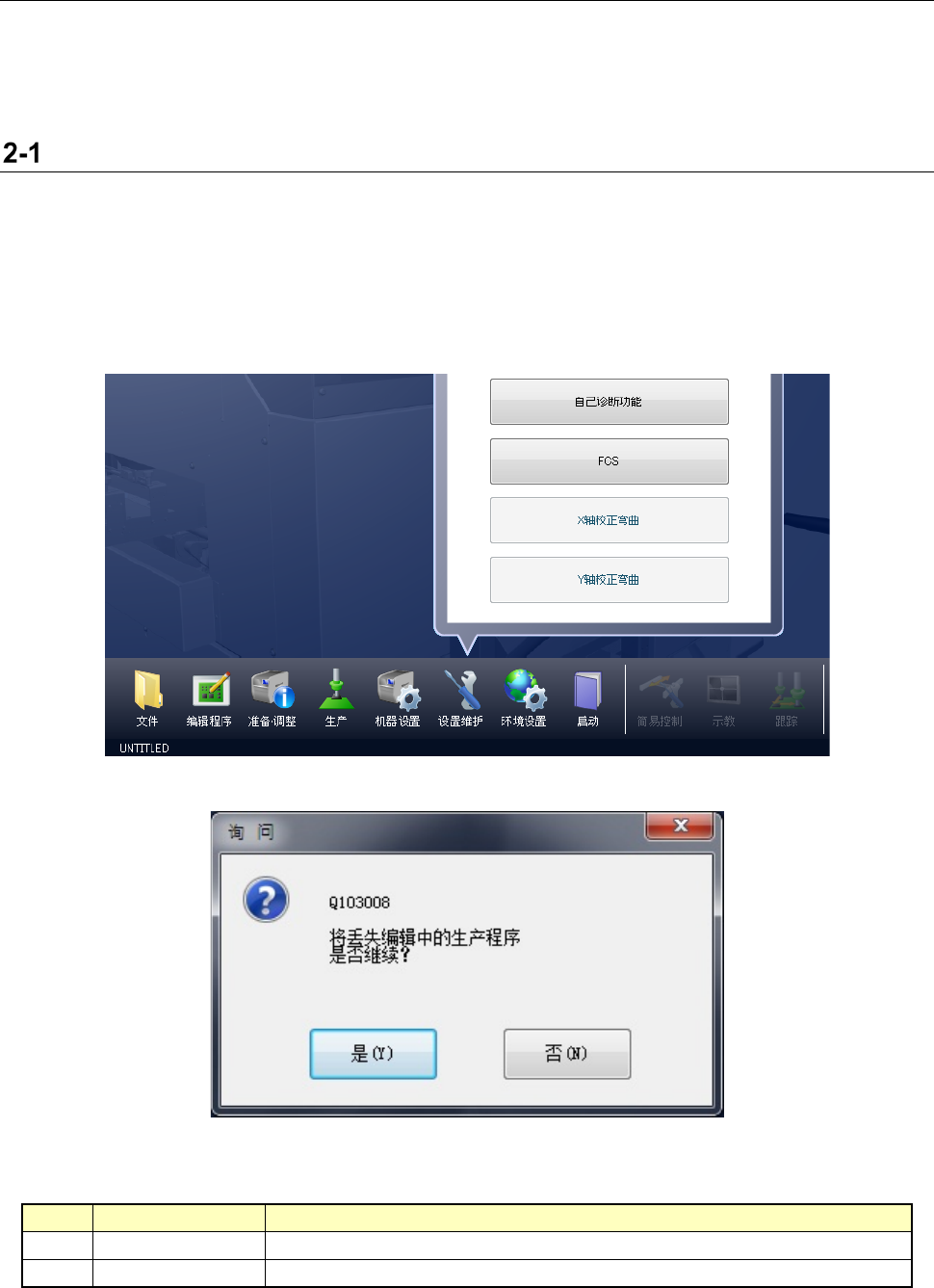

图 2-1 菜单
图 2-2 放弃文件时的询问
表 2-1 询问对话框中的项目
No.
按钮选择
处理
1
是
不保存已打开的生产程序，读入
FCS
用生产程序。
2
否
不读入
FCS
生产程序，回到桌面画面。
FCS使用说明书
2-2
FCS 生产时的生产程序
FCS生产时的生产程序，在打开[FCS设置]画面时会根据前后贴片头的吸嘴个数、传送方向自动读入。
各程序的保存位置和生产程序名如下所示。
表 2-2 FCS生产时的生产程序
传送基准
保存位置
生产程序名
左→右传送用
D:\JUKI\DATA\FCS\Flr
JM50-FCS_Flr.s30x
右→左传送用
D:\JUKI\DATA\FCS\Frl
JM50-FCS_Frl.s30x
吸取位置的示教，应根据必要在FCS 生产开始时进行。
FCS 生产用的程序请勿改动。
如有改动，则测定、调整等，则 FCS 的所有功能均不能保证。
FCS 设置画面
在桌面画面的菜单上选择[维护]-[ FCS]后，会显示下图所示的[FCS设置]画面。
在这一画面上，进行取得贴片综合偏移量（X，Y，θ）的设置、基本偏移量调整以及结果显示等。

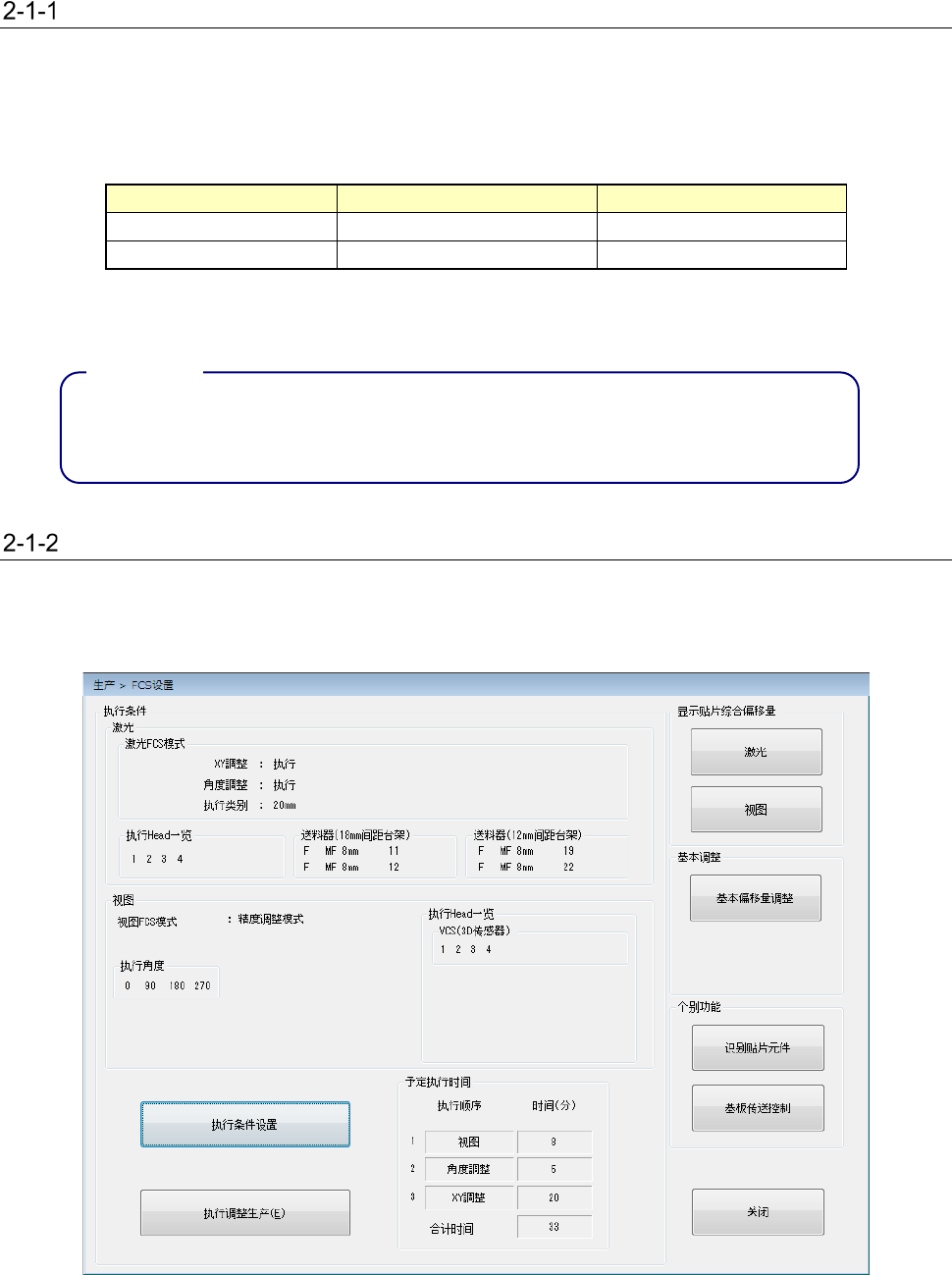

图 2-3 FCS设置画面
注意
FCS使用说明书
2-3
[FCS设置]画面的各项设置如下表所示。
表 2-3 FCS设置画面的设置项目
No.
项目
処理
1 设置运行条件
选择 FCS 生产时的执行 Head。仅限对所选择的 Head
进行调整。
另外，也可进行 FCS 生产模式的设置。
2
激光
FCS 模式
XY 调整
在[执行 XY 调整]为勾选的状态下，显示出[执行]，按 下 [执行调整
生产]按钮，则利用现在设定的 XY 贴片综合偏移量，执行 XY 偏
移量取得用贴片。
在[初始化后执行 XY 调整]为勾选的状态下，显示[偏移量初始化
后执行]，按下[执行调整生产]按钮，则清除现在设定的 XY 贴片
综合偏移量，执行 XY 偏移量取得用贴片。
角度调整
在[执行角度调整]为勾选的状态下，显示[执行]，按下[执行调整
生产]按钮，则通过现在设定的 θ 贴片综合偏移量，进行角度偏
移量取得用贴片和识别。
在[初始化后执行 XY 调整]为勾选的状态下，显示[偏移量初始化
后执行]，按下[执行调整生产]按钮，则清除现在设定的 θ 贴片综
合偏移量，执行角度偏移量取得用贴片和识别。
3 执行类别 显示在激光 FCS（XY）执行时的 ZA 高度类别。
4
执行贴片头一览 显示出测定 XY 贴片综合偏移量与角度偏移量的贴片头。
供料器
显示前面的供料器的种类和该孔数
18mm
间距台架
(
种类
)
(
孔数
)
F
MF 8mm
11
F
MF 8mm
12
12mm
间距台架
(
种类
)
(
孔数
)
F
MF 8mm
19
F
MF 8mm
22
5
视图
FCS 模式
不执行
为勾选了[不执行]的状态时，显示[不执行]，不执行视图 FCS 的
测定。
6 Quick mode
为勾选了[Quick mode]的状态时，显示[Quick mode]，按下[执行
调整生产]按钮，则以当前设置的贴片综合偏移量，在［Quick
mode］下进行测定。
7
偏移量初始化
Quick mode
为勾选了[贴片综合偏移量初始化]和[Quick mode] 的状态时，显
示[偏移量初始化 Quick mode]，按下[执行调整生产]按钮，则
清除当前设置的贴片综合偏移量，在［Quick mode］下进行测
定。
8 精度调整模式
为勾选了[精度调整模式] 的状态时，显示[精度调整模式]，按下
[执行调整生产]按钮，则以当前设置的贴片综合偏移量，在［精
度调整模式］下进行测定。
9
偏移量初始化
精度调整模式
为勾选了
[
贴片综合
H
偏移量初始化
]
和
[
精度调整模式
]
的状态
时，显示[偏移量初始化 精度调整模式]，按下[执行调整生产]
按钮，则清除当前设置的贴片综合偏移量，在［精度调整模式］
下进行测定。
执行角度 显示测定贴片综合偏移量的角度。
