FCS 使用说明书 2-7 2-1-3-2-2 VCS ( 3D 传感器 ) 页面 指定 执行 3D 传 感器 FCS 的 H ead 。 对勾选 Head ，执行 使用 3D 传感器的 视图生产 。 图 2-6 FCS 设置 ( 视图 VCS （ 3D 传感器 ） ) 画面
FCS使用说明书
2-6
(4) 执行贴片头一览
指定 FCS 调整，或者要确认的贴片头。
对勾选的贴片头执行贴片，对没有勾选的贴片头则不执行任何动作。
(注) 如果没有执行激光 FCS，当您执行的唯一视图 FCS，（如果在贴片综合偏移量和角度贴片
综合偏移量的复选框没有勾选，如果要执行视图 FCS）请把勾选头部的至少一个。
2-1-3-2 视图
设置视图FCS的执行条件。
页面构成分为2部分，有[共通]、[VCS(3D传感器)]页面。

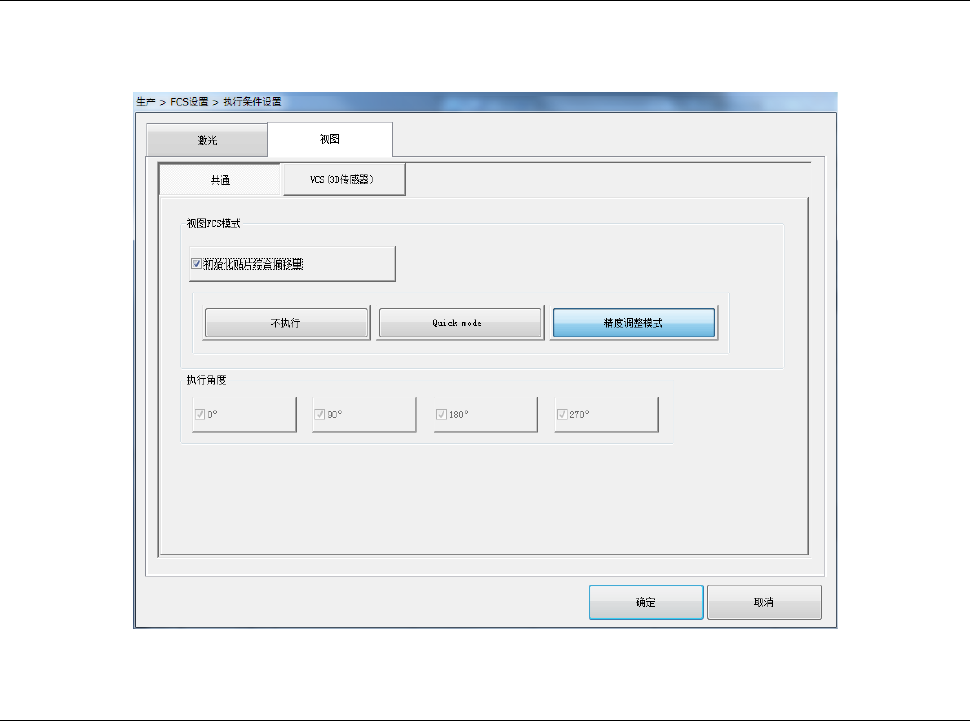

图 2-5 FCS设置（视图）画面
2-1-3-2-1 共通页面
(1) 视图 FCS 模式
勾选了[初始化贴片综合偏移量]时，清除视图相关的贴片综合偏移量。
选择[不执行]，将不执行视图的 FCS 生产。
选择[Quick mode]，可以对[执行角度]进行选择/变更，执行视图的确认用 FCS 生产。
Quick mode 下可以进行精度确认，但不执行精度调整（反应到贴片综合偏移量）。
选择[精度调整模式]，将为了取得视图的贴片综合偏移量，执行 FCS 生产和识别。
(2)
执行角度
选择[Quick mode]时，可以在[0°]、[90°]、[180°]、[270°] 中进行选择/变更。
选择[Quick mode]以外时，为全部选择的状态。
FCS使用说明书
2-7
2-1-3-2-2 VCS (3D 传感器)页面
指定执行3D传感器FCS的Head。
对勾选Head，执行使用3D传感器的视图生产。

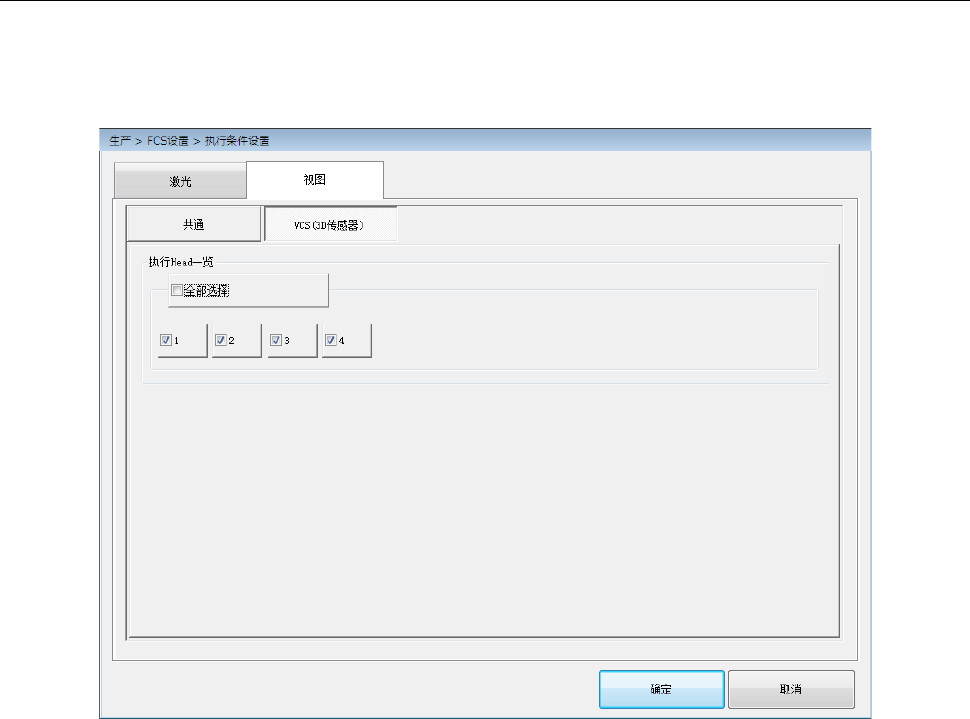

图 2-6 FCS设置(视图VCS（3D传感器）)画面
FCS使用说明书
2-8
精度调整
通过精度调整，可以单独取得视图贴片综合偏移量和激光贴片综合偏移量的XY偏移量与角度偏移。
对于视图贴片综合偏移量的取得步骤，在「2-2-2 视图贴片综合偏移量测定」中进行说明。
XY偏移量取得的步骤，在“2-2-3 XY偏移量取得用元件贴片”中进行说明。
角度偏移量取得的步骤，在“2-2-7 取得角度偏移量”中进行说明。
开始偏移量测定
按下［FCS设定］画面的［执行调整生产］按钮，未实施台架标记识别时，执行台架标记识别动作。
继续时请按下继续按钮，或者按下操作画面上的[START]开关。不执行FCS生产时请按下停止按钮，
或者在操作画面上按下[STOP]开关。

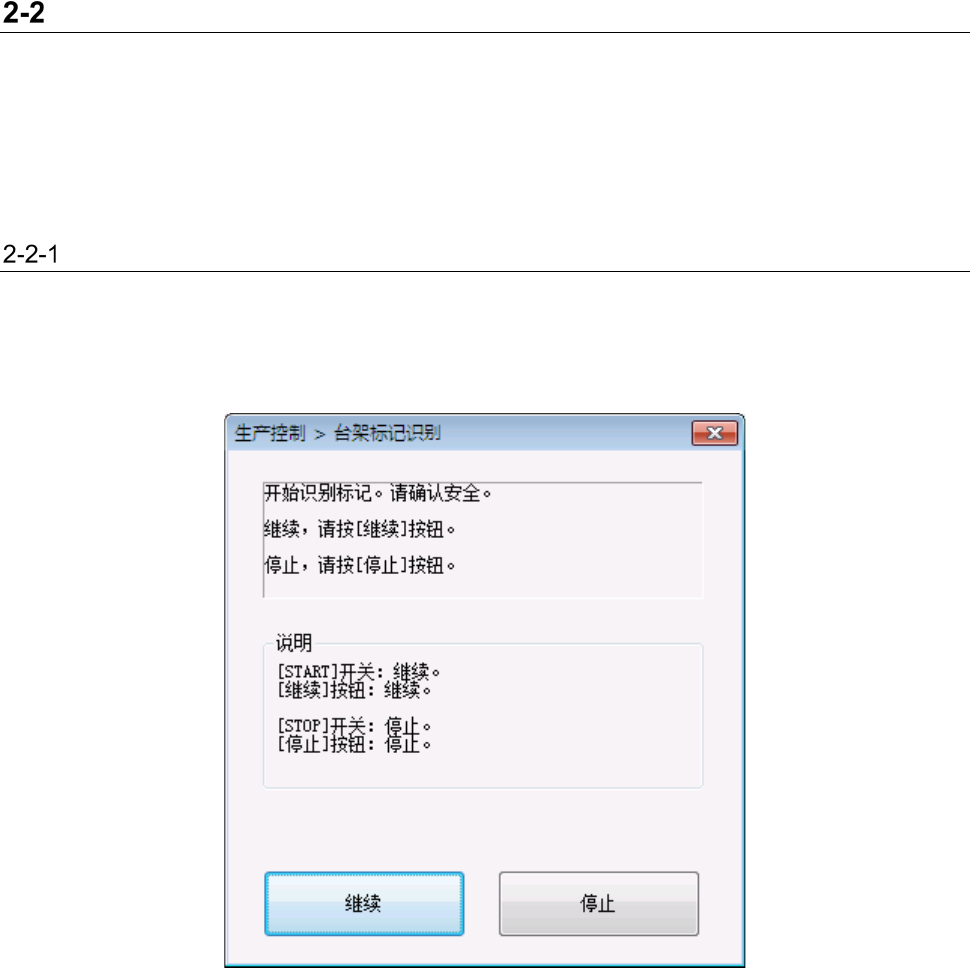

图 2-7 台架标记识别
标记识别错误或者台架种类不一致时，不能开始FCS生产。
台架标记的识别结束后，显示开始生产对话框。在没有进行吸取位置的示教时，请按下[追踪]按钮，
执行吸取位置的示教。
按下<START>开关，则开始FCS生产。
