FCS使用说明书
2-15
识别结果显示（激光）
在完成识别贴片元件后，自动显示下图所示的[贴片精度结果] 画面。
在[FCS设置画面]，按下[显示贴片综合偏移量]-[激光] 按钮，也显示相同的画面。

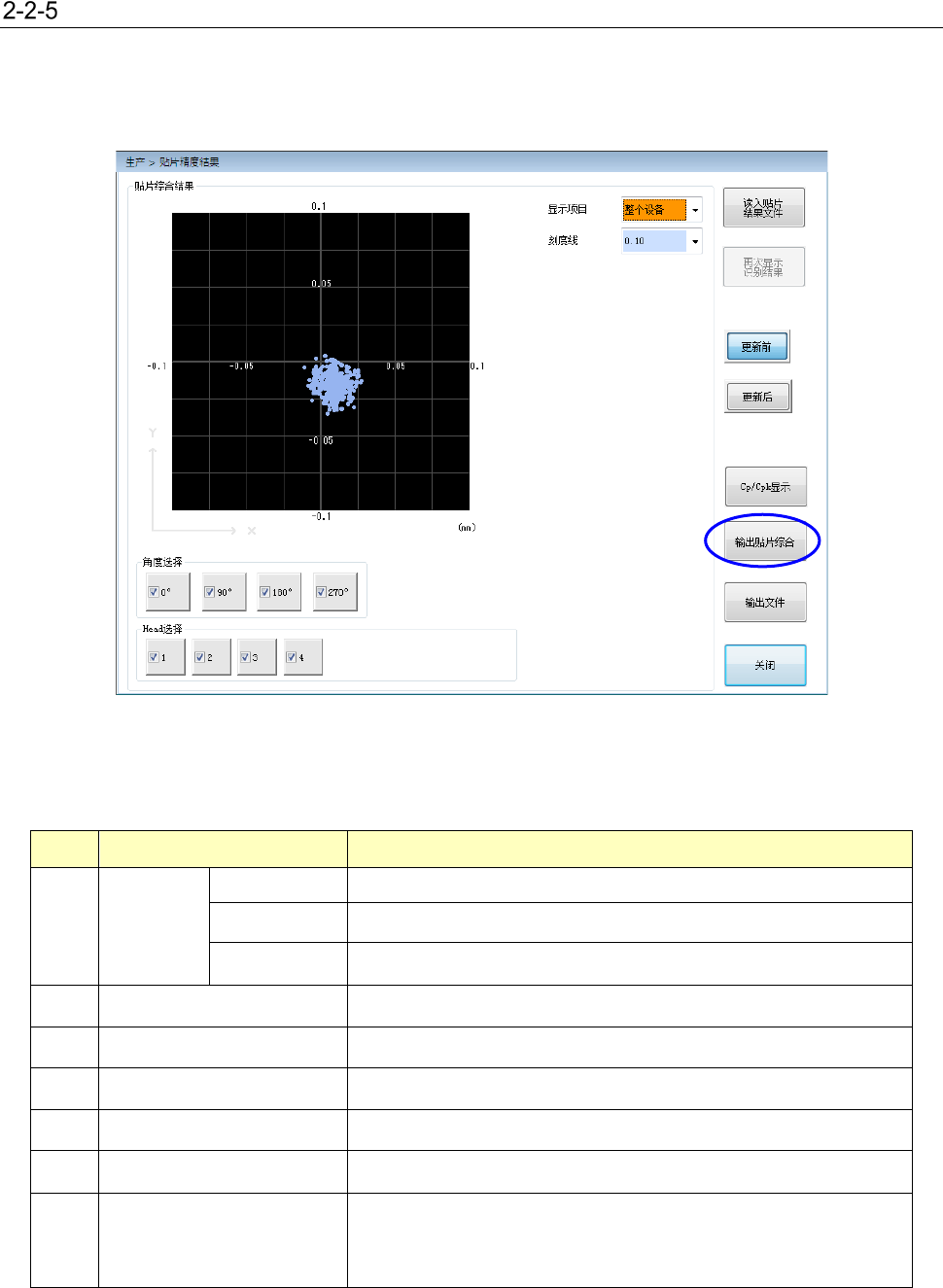

图 2-15 贴片精度结果（激光）
表 2-9 贴片精度结果的项目
No.
项目
处理
1 显示项目
装置整体 显示装置整体的贴片结果。对各贴片头区分颜色(2 色)。
各个贴片头 显示各个贴片头的贴片结果。对各吸嘴区分颜色(6 色)。
各个吸嘴 显示各个吸嘴的贴片结果。对各角度区分颜色(4 色)。
2 刻度 变更贴片结果的散布图的刻度。
3 阈值 设定贴片结果的阈值。删除贴片误差较大的贴片点。
4 识别种类 可以切换激光识别和视觉识别的安装结果的显示。
5 更新前 以散布图显示 FCS 生产时的识别结果。
6 更新后 以散布图的形式，显示偏移量更新后的贴片示意图。
7 Head1-4
在[显示项目]选择[各个贴片头]，则显示各按钮的颜色。
勾选为 ON 时，显示指定贴片头的点。
勾选为 OFF 时，指定贴片头的显示为非显示。
FCS使用说明书
2-16
No.
项目
处理
8 0°90°180°270°
在[显示项目]选择[吸嘴毎]，则显示各按钮的颜色。
勾选为 ON 时，显示指定角度的点。
勾选为 OFF 时，指定角度为非显示。
9
贴片精度
最大值
[
显示项目
]
所选择范围的识别结果，显示最大值。
10
最小值
[
显示项目
]
所选择范围的识别结果，显示最小值。
11
平均值
[
显示项目
]
所选择范围的识别结果，求出平均值并显示。
12
3σ
由
[
显示项目
]
中选择范围的识别结果计算出偏差，并显示。
13
CP/CPK
CP、CPK
由[显示项目] 中选择的范围的识别结果和规格值，求 出 CP、CPK
并显示。
14 规定值 设定规定值。初始值 XY:0.04、A(θ):0.3
15 贴片结果文件读入 读取[文件输出] 中输出的 csv 文件信息，显示为散布图。
16 识别结果再显示
[读入贴片结果文件] 中读取了文件时为有效。
按下按钮，则再次显示测定的状态。
17
Cp/Cpk 显示 切换 Cp/Cpk 的显示/非显示。
18 贴片综合输出
显示[贴片综合偏移量输出] 画面。
可以进行贴片综合偏移量的更新、csv 文件输出。
19 文件输出
以 csv 文件形式，输出识别结果。
文件保存位置：D:\JUKI\DATA\FCS
文件名：FCS-RESULT_"机器 ID"_"日期时间".csv
20 关闭 返回[FCS 设定] 画面。
FCS使用说明书
2-17
输出贴片综合偏移量
在[贴片精度结果] 画面，按下[贴片综合输出] 按钮，则显示[贴片综合偏移量输出] 画面。
在该画面，将 FCS 生产动作中所取得的贴片综合偏移量更新为 MS 参数等，实施与贴片综合偏
移量相关的设定。
同时显示激光识别结果和视觉识别结果。

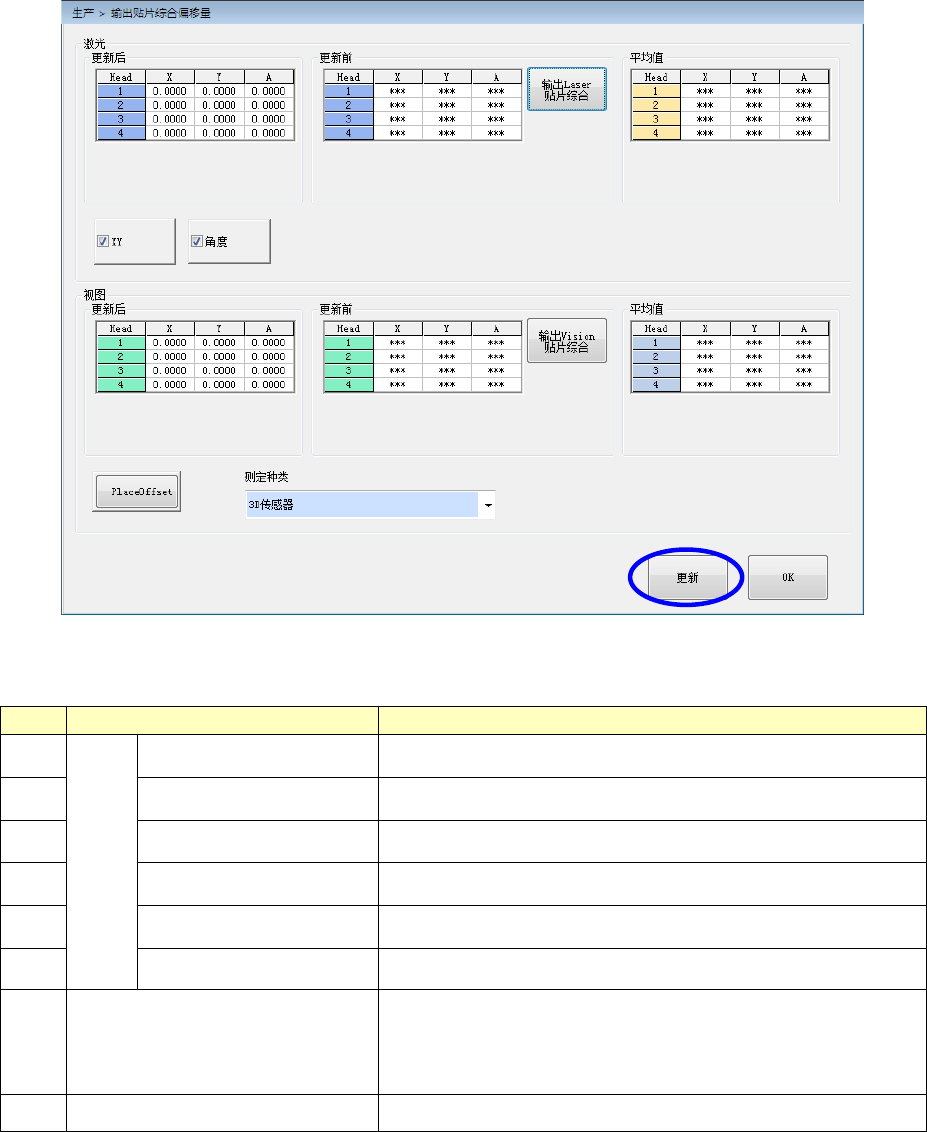

图 2-16 贴片综合偏移量输出画面
表 2-10 贴片综合偏移量输出项目（激光）
No.
项目
处理
1
激光
读入贴片综合偏移量
显示从 MS 参数控制数据文件取得的贴片综合偏移量。
2 输出的贴片综合偏移量 显示由贴片结果求出的新的贴片综合偏移量。
3 平均值 显示各贴片头的贴片综合偏移量的误差平均值。
4 输出 Vision 贴片综合 以 csv 文件输出各贴片头贴片综合偏移量值。
5 XY 对更新的贴片综合偏移量值仅显示 XY。
6 角度 对更新的贴片综合偏移量值仅显示角度。
7
更新
设定新的贴片综合偏移量。
不实施对 MS 参数控制数据文件的写入。
向 MS 参数控制数据文件写入时，确认是否跳过 [FCS 设定]
画面。
8 OK 跳过[贴片综合偏移量输出] 画面，显示[贴片精度结果]
画面。
