FCS 使用说明书 3-1 第 3 章 故障分析 本章对精度调整 的 结果 达不到判定值标准 时的处理方法进 行说明。 各种具体情况下的修正和调整 精度调整的结果达不到判定值标准时(激光) 当再次执行精度 调整后, 激光定心测定 结果 的 CPK 值仍达 不到判定值标 准范围时, 参照 「 3-2 基本偏 移量调整」 ,通过基本偏移量 调整功能重新 取得 「 He ad 偏移量 」。 然后重新 执行精度调整。 基本偏移量调整 可以 通过…

FCS使用说明书
2-24
确认测量结果
结束FCS生产(测量)后,确认测量结果。
确认的结果,可作为判断是否需要调整的参考数据。
<激光定心时>
请确认所有 Head 的 3σ (X、Y、θ)。
所有 Head 的 CPK 值如果在《表 2-14 贴装精度的判定值》的判定值以上,可判断为贴装精度
良好。
如果所有 Head 的 CPK 值在判定值以下时,则请擦干净 FCS 模具芯片 B、吸 嘴 (506)、模具基
板等后,再次执行精度确认。
如果再次确认的结果 CPK 值仍不在判定值以上时,请执行激光精度调整 (重新取得贴片综合偏
移量)。
表 2-14 贴装精度判定值 (激光定心、确认精度参考值) *(注1)
0603C
芯片
FCS
模具芯片
B
XY (3
σ
) * (
注
2)
0.050[mm]
以下
0.050[mm]
以下
θ
(3
σ
) * (
注
2)
2.500[
°
]
以下
0.300[
°
]
以下
XY (CPK)
1. 00
以上
-
θ
(3
σ
)
-
1.00
以下
注 1) 不包括单头的精度。
注 2) 3σ值为参考值。
<视图定心时>
视图定心时确认各 Head 的最大、最小值。
如果最大、最小值在「表 2-15 安装精度的判定值(视图定心、精度确认参考值)」的范围内,则
判断安装精度良好。
当最大、最小值超出判定值时,请清扫校准片 3D、吸嘴(508)、模具基板、3D 传感器的盖罩
玻璃等,再次实施精度确认。
再次确认最大、最小值仍不在规定范围内时,请实施 3D 传感器的精度调整(重新取得贴片综合
偏移量)。
表 2-15 安装精度的判定值(视图定心、精度确认参考值) *(注1)
XY (最大~最小值) -0.040~0.040 [mm]
Θ (最大~最小值) -0.200~0.200 [°]
注 1) 不包括单头的精度。
注 2) 3σ值为参考值。

FCS使用说明书
3-1
第3章 故障分析
本章对精度调整的结果达不到判定值标准时的处理方法进行说明。
各种具体情况下的修正和调整
精度调整的结果达不到判定值标准时(激光)
当再次执行精度调整后,激光定心测定结果的CPK值仍达不到判定值标准范围时,参照「3-2 基本偏
移量调整」,通过基本偏移量调整功能重新取得「Head偏移量」。
然后重新执行精度调整。
基本偏移量调整
可以通过基本偏移量调整进行设定的项目如下表所示。
表 3-1 基本偏移量调整设定项目
No.
项目
设定内容
1 FCS-基本偏移量调整
「1. Head 偏移量」
「2. 3D 传感器摄像机偏移量」
* 注1: 请必须按照表的顺序取得各个偏移量。
有关详细,请参照「(2) 偏移量参数的依存关系」。
顺序错误时,无法保证安装精度。
基本偏移量调整,就是对构成安装精度的各种偏移量的取得操作。

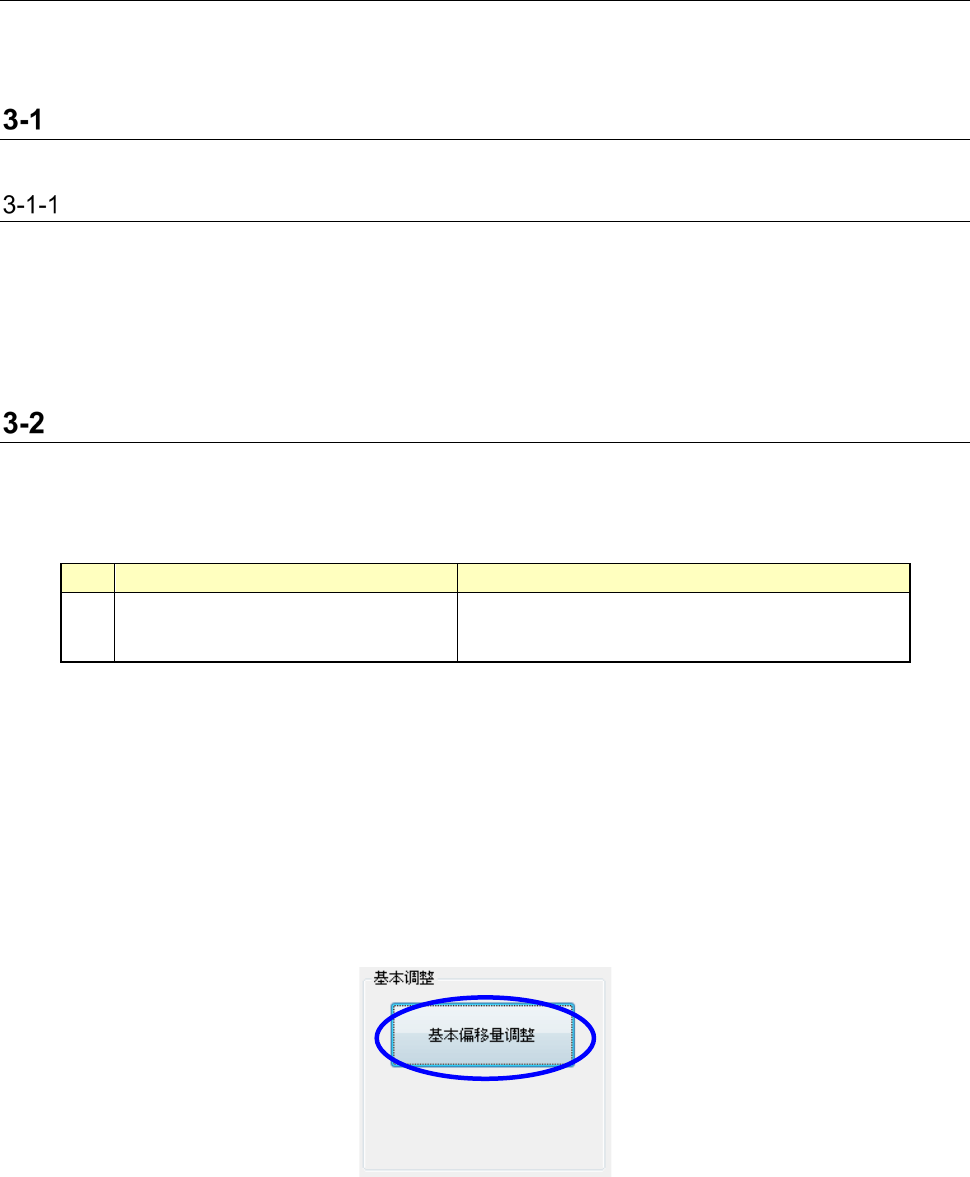

在 [FCS设定] 画面按下 [基本偏移量调整] 按钮,将显示[基本偏移量调整] 画面。
图 3-1 FCS设定

FCS使用说明书
3-2

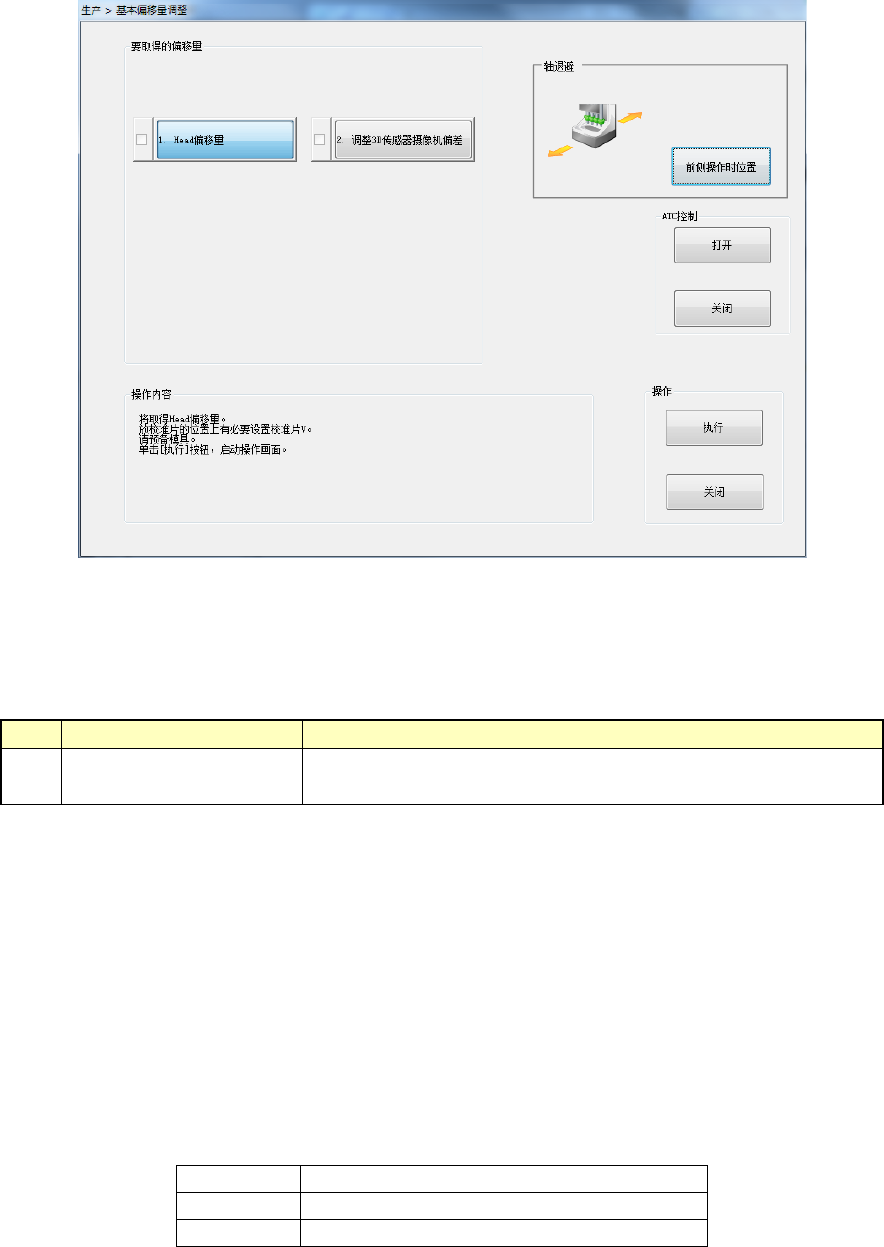

图 3-2 基本偏移量调整画面
(1)
设定项目
表 3-2 设定项目
No.
项目
设定内容
1 取得操作的偏移量
从
1
~
2
任意一个偏移量都可以调整,但从偏移量参数的依存
关系上看,如果从上级参数开始执行必须执行到下级参数。
(2)
偏移量参数的依存关系
为了确保安装精度,必要的偏移量参数间有相互依存关系。
如果按照错误的顺序取得偏移量参数,将无法保证安装精度。
按照 [基本偏移量调整] ,取得偏移量参数,可以正确保证偏移量参数的一致性。
偏移量参数有 3 个层次。
变更上级层次的偏移量参数时,还需要再次全部取得其下层的偏移量参数。
表 3-3 偏移量参数的层次
层次 A
Head
偏移量
层次 B
3D
传感器摄像机偏移量
层次 C
贴片综合偏移量
