Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.3 Mitat ja paino 123 3.3.3 Painopiste 3 Kuva 3.3 - 4 Painopiste millimetreinä (esimerkki: SIPLACE X2 S / X3 S / X…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
122
3.3.2 Komponenttivaunujen järjestelyalueiden säteet
3

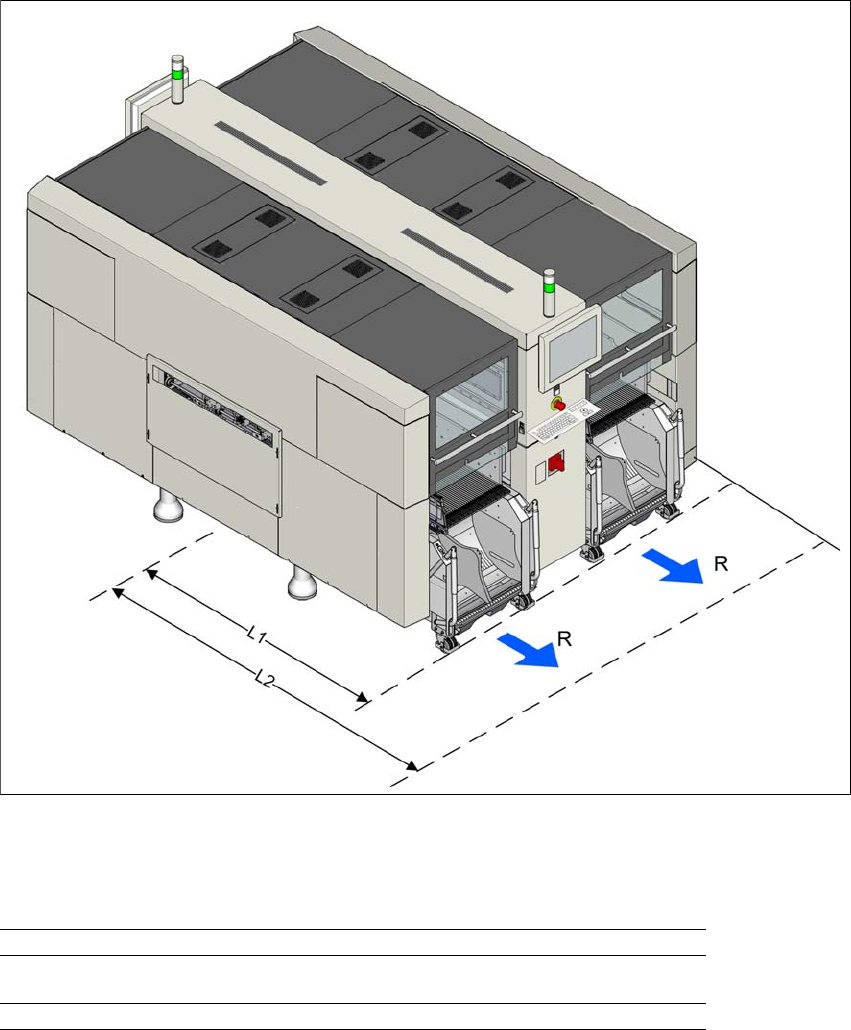

Kuva 3.3 - 3 Komponenttivaunujen järjestelyalueen säteet X-sarjan automaattien yhteydessä
Komponenttivaunujen järjestelyalueen säteet R X-sarjan automaattien yhteydessä ovat:
3
3
3
Järjestelyalueen säde R, paikoituspaikan asema 600 mm
Etäisyys L1: koneen keskustasta komponenttivaunun X
ulkoreunaan
1470 mm
Etäisyys L2: Koneen keskustasta seinään 2070 mm
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.3 Mitat ja paino
123
3.3.3 Painopiste
3

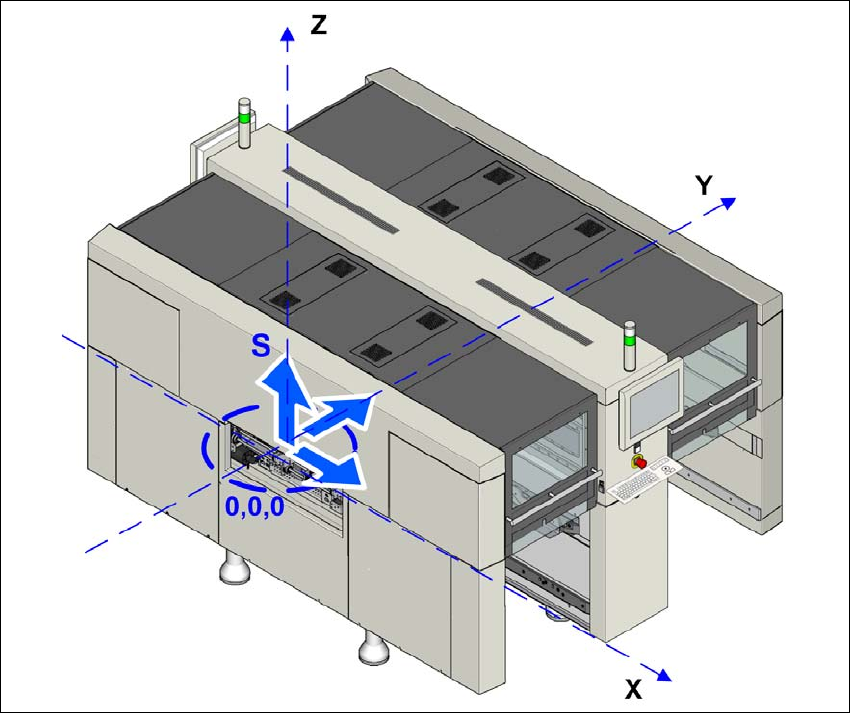

Kuva 3.3 - 4 Painopiste millimetreinä (esimerkki: SIPLACE X2 S / X3 S / X4 S)
X-koordinaatti 0 mm
Y-koordinaatti 0mm
Z-koordinaatti 630 mm
Nämä painopisteen koordinaatit koskevat automaattia, jonka piirilevyjen kuljetuskorkeus on
900 mm.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.4 Moduulien yleiskuva Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
124
3.4 Moduulien yleiskuva
3
3

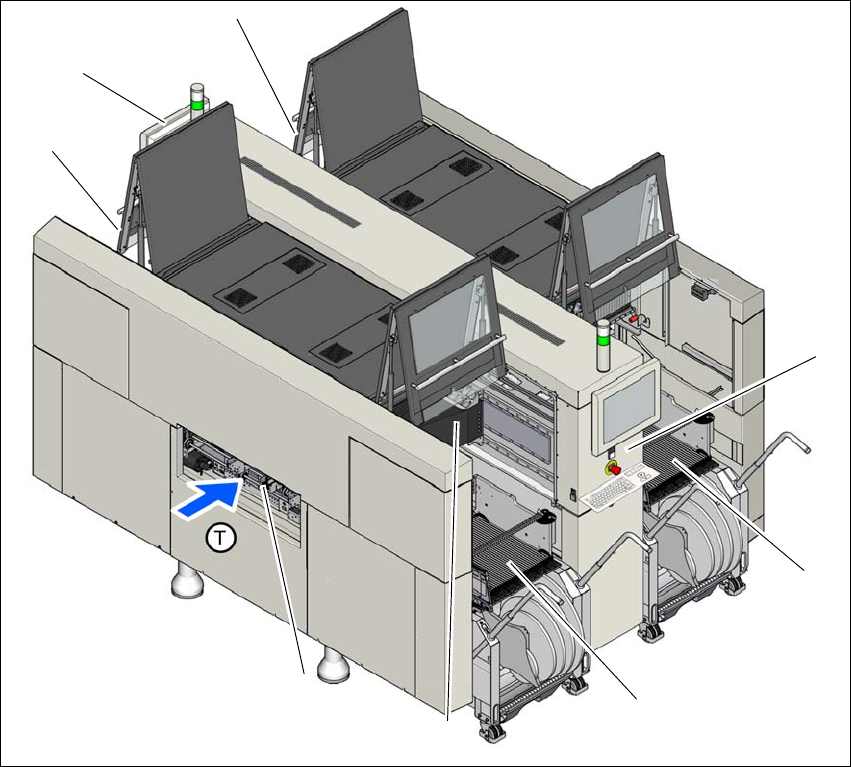

Kuva 3.4 - 1 Moduulien yleiskuva - esimerkki: SIPLACE X3 S
(1) Paikoituspaikka 1, varustettu komponenttivaunulla, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(2) Paikoituspaikka 2, varustettu komponenttivaunulla, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(3) Paikoituspaikka 3, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(4) Paikoituspaikka 4, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(5) Ladontapäällä varustettu portaali paikoituspaikassa 1
(6) Näyttöyksikkö ja näppäimistö ( 2x)
(7) Piirilevykuljetin
(T) Piirilevyn kuljetussuunta
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
