3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja 3.5 Ladontapää Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 136 3.5.4 Komponenttien poi stosäiliön anturi Komponenttien poistosäilön antu ri vahtii, istu uko po…
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.5 Ladontapää
135

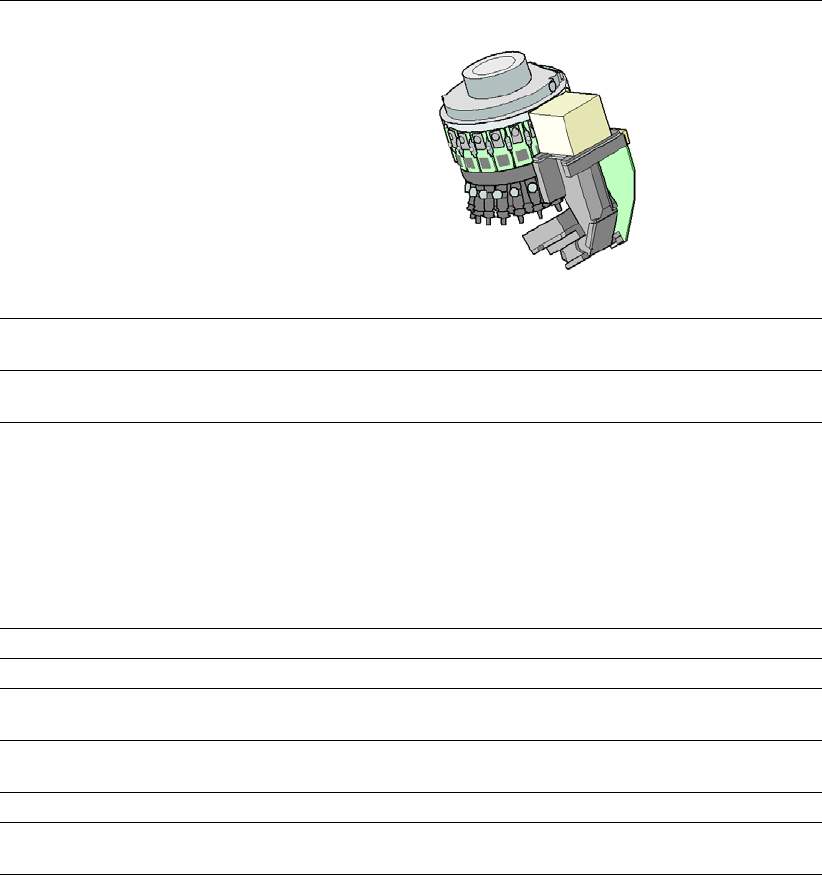

3.5.3.2 Tekniset tiedot, SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar(C&P20 P)
varustettu komponenttika-
meran tyypillä 23
varustettu komponenttikame-
ran tyypillä 41
Komponenttien alue
*a
*)a Huomaa, että ladottavissa olevien komponenttien alueeseen vaikuttavat myös täplien geometria, asia-
kaskohtaiset standardit, komponenttien pakkaustoleranssit ja piirilevyjen toleranssit.
01005 - 2220, Melf, SOT, SOD 03015 mm - 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponenttien spesifikaatiot
maksimikorkeus
jalkojen minimiväli
jalkojen minimileveys
pallojen minimiväli
pallojen minimihalkaisija
minimimitat
maksimimitat
maksimipaino
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Ohjelmoitava asemointivoima 1,3 - 4,5 N 1,3 - 4,5 N
Pipettityypit 40xx 40xx
X/Y-tarkkuus
*b
*)b Tarkkuusarvot näytetään toteen koneen vastaanottotarkastuksen yhteydessä. Arvot vastaavat
SIPLACE-laitteiden toimitus- ja suoritesisällön perusteella määräytyviä olosuhteita.
± 36 µm/3σ
± 48 µm/4σ
± 36 µm/3σ
± 48 µm/4σ
Kulmatarkkuus ± 0,5° / 3σ
± 0,7° / 4σ
± 0,5° / 3σ
± 0,7° / 4σ
Valaistustasot 5 5
Valaistustasojen säätömahdol-
lisuuksia
256
5
256
5
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
136
3.5.4 Komponenttien poistosäiliön anturi
Komponenttien poistosäilön anturi vahtii, istuuko poistosäilö kunnolla kannattimessaan.
– Jos poistosäilö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poistosäilö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään heti
päätörmäyksen estämiseksi.
3.5.5 Vakuumipumppu
3.5.5.1 Yleistä
Vakuumupumput on asennettu koneen jalustaan, paikoituspaikkaan 1 ja paikoituspaikkaan 4 kuu-
luvien komponenttien sisäänvetoyksiköiden taakse.
3

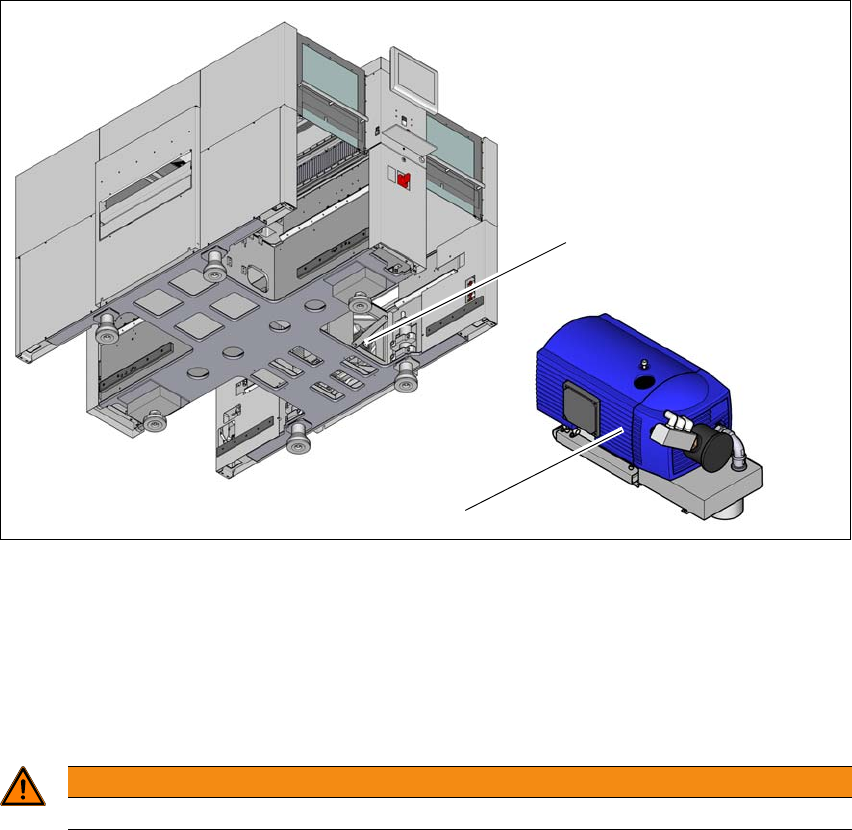

Kuva 3.5 - 6 Yleiskuva - vakuumipumppu
(1) Vakuumipumpun asennuspaikka
(2) Vakuumipumppu
3.5.5.2 Vakuumipumppua koskevia turvallisuusohjeita
3
(1)
(2)
VAROITUS
Noudata mukana toimitetun käyttöohjeen sisältämiä turvallisuusohjeita.
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.5 Ladontapää
137
3.5.5.3 Kuvaus
Jokaisella Collect&Place-päällä on oma vakuumintuottaja, joka syöttää pito- ja ladontapiiriin tar-
vittavan vakuumin. Ladontapäiden vakuumintuottavat toimivat venturi-periaatteella. Vakuumipum-
pun käyttö SpeedStar-pään (C&P20/M/P) yhteydessä pienentää paineilman kulutusta
huomattavasti. Yksi vakuumipumppu pystyy huolehtimaan tyhjiön tuottamisesta kahden SpeedS-
tar-pään (C&P20/M/P) kohdalla. Siten laitteistossa käytetään enimmillään kahta vakuumipump-
pua (varustuksessa 4 C&P20/M/P-päätä). Juoksevat käyttökustannukset alenevat
energiakustannusten suuruuden mukaan
Vakuumipumppu kytkeytyy päälle ja pois päältä koneen päälle- ja poiskytkennän yhteydessä.
Aseman ohjelmisto ottaa poiskytkennän yhteydessä automaattisesti huomioon 6 minuutin jälki-
käyntiajan, minkä tarkoituksena on estää moottorin ylikuumeneminen.
3
3.5.5.4 Huoltamista koskevia huomautuksia
Noudata vakuumipumpun huoltamista koskevia lisäohjeita.
Perehdy tämän osalta aihetta käsittelevään kappaleeseen koneen kunnossapito-ohjeessa.
OHJE
Paineilman kulutusta koskevat arvot on ilmoitettu kappaleessa 3.2.4
, sivulla 118.
