Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.6 Portaalijärjestelmä 153 3.6.3 Port aalien sija inti, SIPLACE X3 S 3 Kuva 3.6 - 3 Portaalien sijainti - SIPLACE …
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
152

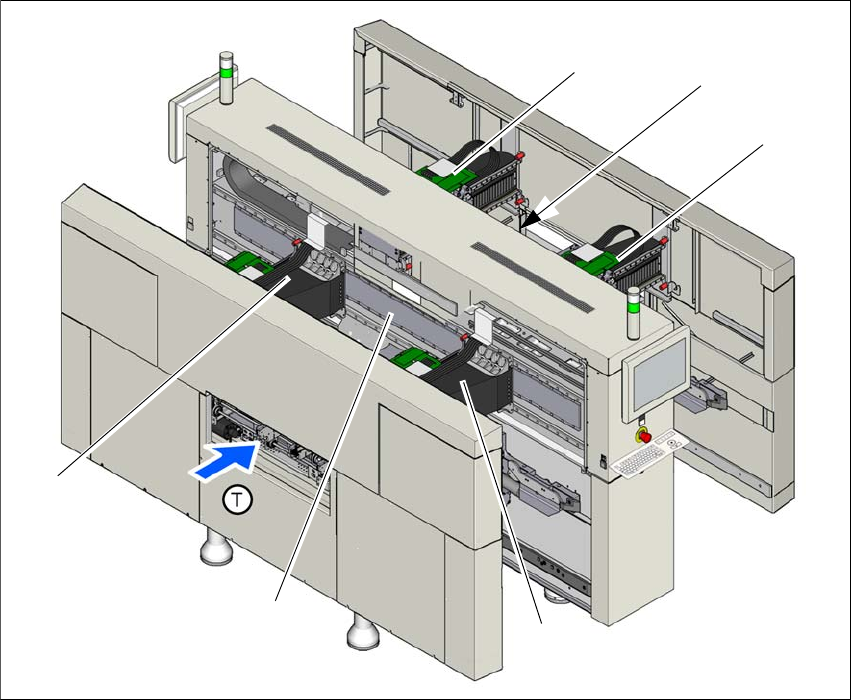

3.6.2 Portaalien sijainti, SIPLACE X4 S / X4 S micron
3
Kuva 3.6 - 2 Portaalien sijainti - SIPLACE X4 S / X4 S micron
(1) Y-akseli, portaali 1 ja portaali 4
(2) X-akseli, portaali 1
(3) X-akseli, portaali 2
(4) Y-akseli, portaali 3 ja portaali 4 (ei näy kuvassa)
(5) X-akseli, portaali 3
(6) X-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
(1)
(3)
(6)
(4)
(2)
(5)
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.6 Portaalijärjestelmä
153

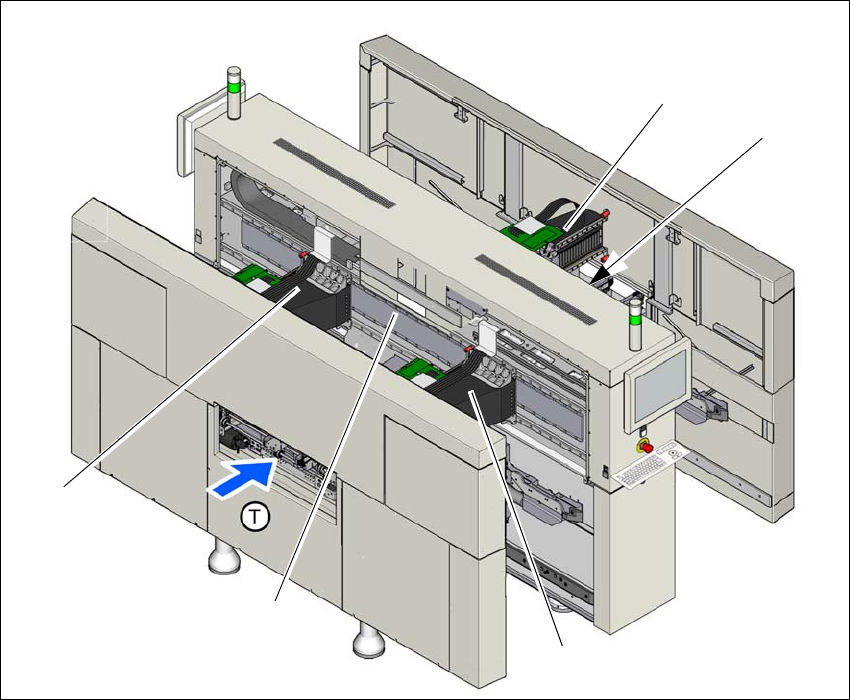

3.6.3 Portaalien sijainti, SIPLACE X3 S
3
Kuva 3.6 - 3 Portaalien sijainti - SIPLACE X3 S
(1) Y-akseli, portaali 1 ja portaali 4
(2) X-akseli, portaali 1
(3) Y-akseli, portaali 3 (ei näy kuvassa)
(4) X-akseli, portaali 3
(5) X-akseli, portaali 4
(T) Piirilevyn kuljetussuunta
(1)
(5)
(3)
(2)
(4)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
154

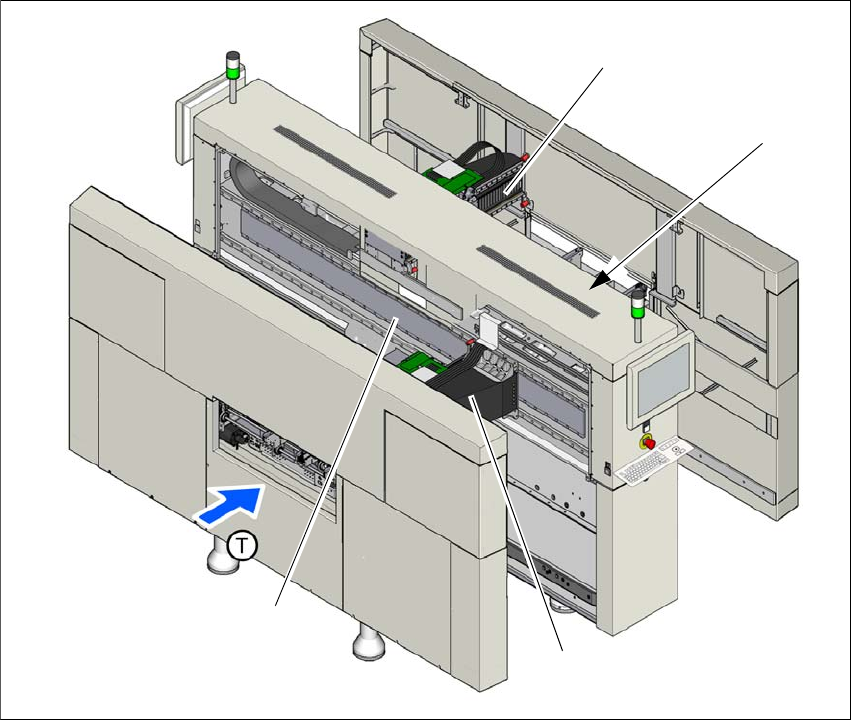

3.6.4 Portaalien sijainti, SIPLACE X2 S
3
Kuva 3.6 - 4 Portaalien sijainti - SIPLACE X2 S
(1) Y-akseli, portaali 1
(2) X-akseli, portaali 1
(3) Y-akseli, portaali 2 (ei näy kuvassa)
(4) X-akseli, portaali 2
(T) Piirilevyn kuljetussuunta
(1)
(3)
(2)
(4)
