Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.6 Portaalijärjestelmä 157 3.6.8 Y -akselin rakenne 3 Kuva 3.6 - 6 Y -akselin rakenne (esimerkki: SIPLACE X2 S / X…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
156
3.6.6 X-akselin tekniset tiedot, SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.7 X-akselin tekniset tiedot, SIPLACE X4 S micron / X4i S micron
3
Käyttö Lineaarimoottori (ensiökäyttö)
Maks. nopeus 2,5 m/sek
Etäisyydenmittausjärjestelmä Lineaarinen metalliasteikko
Tarkkuus 1 μm
Käyttö Lineaarimoottori (ensiökäyttö)
Maks. nopeus 2,5 m/sek
Etäisyydenmittausjärjestelmä Lineaarinen metalliasteikko
Tarkkuus 0,5 μm
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.6 Portaalijärjestelmä
157
3.6.8 Y-akselin rakenne
3

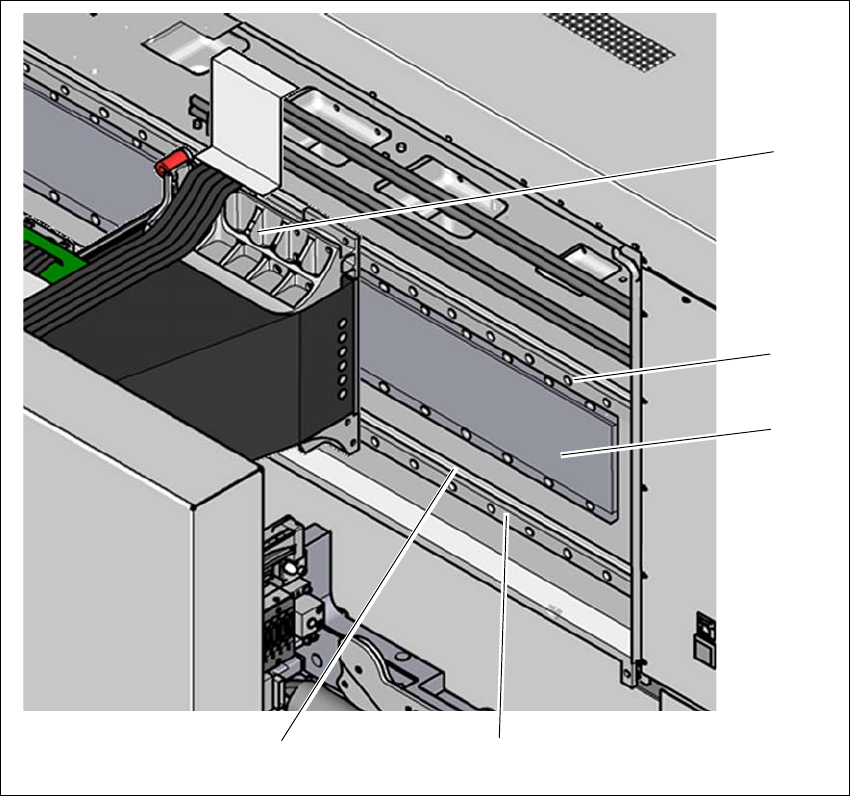

Kuva 3.6 - 6 Y-akselin rakenne (esimerkki: SIPLACE X2 S / X3 S / X4 S)
Y-akseli muodostuu olennaisilta osiltaan seuraavista päärakenneryhmistä:
(1) Y-lineaarimoottorit (ensiöosa), asennettu X-akselille kiinto- ja irtolaakerin avulla
(2) kestomagneetti ( Y-lineaarimoottorin toisio-osa)
(3) Lineaarinen etäisyydenmittausjärjestelmä
(4) johdejärjestelmä
(1)
(4)
(2)
(3)
(4)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.6 Portaalijärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
158
3.6.9 Y-akselin tekniset tiedot, SIPLACE X2 S / X3 S / X4 S / X4i S
3
3.6.10 Y-akselin tekniset tiedot, SIPLACE X4 S micron / X4i S micron
3
Käyttö Lineaarimoottori (ensiökäyttö)
Maks. nopeus 2,5 m/sek
Etäisyydenmittausjärjestelmä Lineaarinen metalliasteikko
Tarkkuus 1 μm
Käyttö Lineaarimoottori (ensiökäyttö)
Maks. nopeus 2,5 m/sek
Etäisyydenmittausjärjestelmä Lineaarinen metalliasteikko
Tarkkuus 0,5 μm
