Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.7 PL-kuljetinjärjestelmä 165 3.7.5 Piirilevyn ku peruuden määritelmä 3.7.5.1 PL-kuperuus kuljetuksen aikana LP-ku…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
164
3.7.3.4 Synkroninen kuljetustapa
Synkronisen käytön aikana kuljetin kuljettaa kaksi piirilevyä samanaikaisesti latausasemaan.
Kone käsittelee nämä levyt yhtenä aihiona. Jos tuotteiden ladontasisältö poikkeaa huomattavasti
toisistaan, ladontanopeutta on mahdollista kasvattaa optimoimalla kummankin piirilevyn ladonta-
sisältö yhdessä.
Piirilevykuljetuksen ottama aika vähenee, koska samanaikaisesti kuljetetaan aina kahta piirilevyä.
Lisäksi saavutetaan pipettikonfiguraation parempi käyttöaste.
Kuljetusradoilla 1 ja 2 olevia piirilevyjä liikutetaan kuljetusväleillä synkronisesti (eli kuljetushihnat
ovat riippumattomia toisistaan, mutta ohjataan synkronisesti). Ladontasisältö kuljetusradoille 1 ja
2 täytyy organisoida kahdella yksittäiskytkennällä yhdessä ajo-ohjelmassa.
Jos vain yksi kuljetusrata ladontakäytön alussa on varattu, tunnistetaan tämän kuljetusmatkan yk-
sittäiskytkentä "ei ladottavaksi".
PL-kaksoiskuljettimen synkronisen käytön yhteydessä valinnainen "PL-tiedonvälitys" (Whispering
Down The Line) lopettaa toimintansa. Valinnainen "Globaler Inkpunkt" ei ole sallittu.
3.7.3.5 I-Placement
Synkronisen ja asynkronisen kuljetustilan lisäksi mallia SIPLACE SX4 varten on kehitetty oma la-
dontaratkaisu: I-Placement. Siinä molemmat päät ovat samanaikaisesti toiminnassa ja latovat yk-
sittäisen piirilevyn täysin toisistaan riippumatta. Tämä kasvattaa entisestäänkin ladontanopeutta.
3.7.4 Ohjaus ja leveydensäätö
3.7.4.1 Ohjaus yksittäistoimintovalikkoa käyttäen
Tietoa PL-kuljetusjärjestelmän ohjauksesta ja yksittäistoimintovalikosta saat Online-ohjeista.
3.7.4.2 Automaattinen leveydensäätö
Kuljetushihnat asetetaan komennon saamisen jälkeenn asetusleveyteen. Kaksoiskuljettimien yh-
teydessä erilaiset leveydet ovat mahdollisia.
Yksityiskohtaista tietoa kuljetinrataleveyksien muuttamisesta saat online-avusta.
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.7 PL-kuljetinjärjestelmä
165
3.7.5 Piirilevyn kuperuuden määritelmä

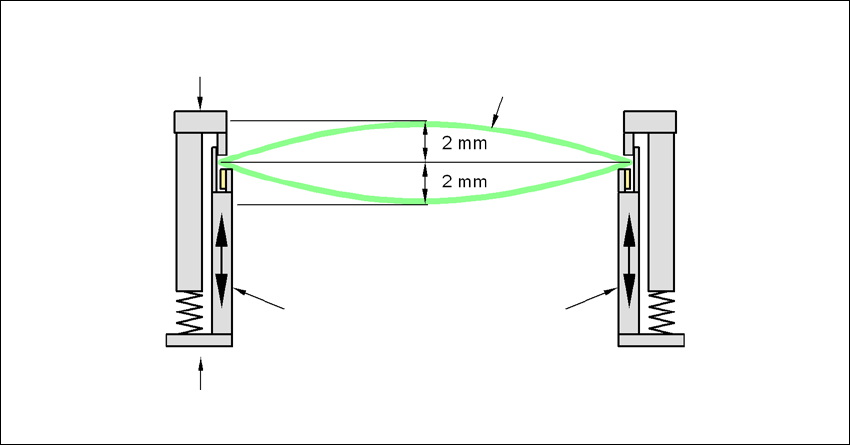

3.7.5.1 PL-kuperuus kuljetuksen aikana
LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2
mm
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
166
Piirilevyn kuperuus kuljetussuunnassa + piirilevyn paksuus < 5,5 mm, piirilevyn etureunan tai-
puma ylöspäin enintään 2,5 mm.
3
3
Kiinteä lukitusreuna
Kuljettimen hihna
Piirilevyn kuljetussuunta
Piirilevyn etureuna
Piirilevyn etureuna
Vasemmanpuoleinen kuljettimen hihna
Oikeanpuoleinen kuljettimen hihna
Piirilevyn kuljetussuunta
