Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.9 X-syöttömoduulit SIPLACE X -sarjaan 179 3.9.2.2 Nauhansyöttömoduuli 8 mm X 3 Kuva 3.9 - 4 Nauhansyöttömoduuli 8…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduulit SIPLACE X -sarjaan Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
178
3.9.2 SIPLACE X -sarjan syöttömoduulien tekniset tiedot
Seuraavilla sivuilla on X-sarjan syöttömoduulien kuvat ja tekniset tiedot.
3.9.2.1 Nauhansyöttömoduuli 4 mm X
3

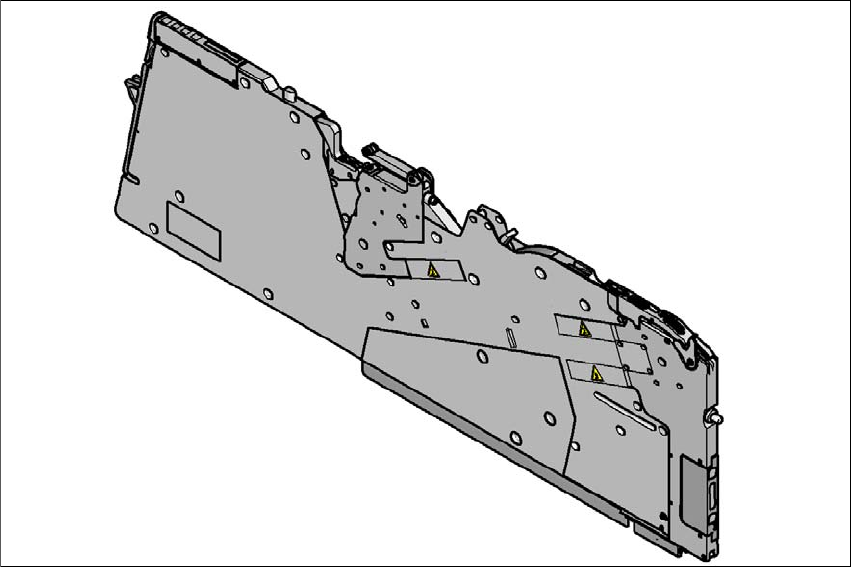

Kuva 3.9 - 3 Nauhansyöttömoduuli 4 mm X
3
Nauhansyöttömoduuli 4 mm X Tuotenro 00141270-xx
Leveys 10,8 mm
Varatut syöttömoduulien paikoituspaikat 1
Syöttöaskelluspituudet 1 mm
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.9 X-syöttömoduulit SIPLACE X -sarjaan
179
3.9.2.2 Nauhansyöttömoduuli 8 mm X
3
Kuva 3.9 - 4 Nauhansyöttömoduuli 8 mm X
3
Nauhansyöttömoduuli 8 mm X Tuotenro 00141270-xx
Nauhansyöttömoduuli 8 mm X liitosanturilla Tuotenro 00141290-xx
Leveys 10,8 mm
Varatut syöttömoduulien paikoituspaikat 1
Syöttöaskelluspituudet 1 mm / 2 mm / 4 mm / 8 mm
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduulit SIPLACE X -sarjaan Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
180
3.9.2.3 SIPLACE Smart Feeder 2x8 mm X
3
Kuva 3.9 - 5 SIPLACE Smart Feeder 2x8 mm X
3
SIPLACE Smart Feeder 2x8 mm X Tuotenro 00141269-xx
SIPLACE Smart Feeder 2x8 mm X, varustettu liito-
santurilla
Tuotenro 00141289-xx
Leveys 22,6 mm
Varatut syöttömoduulien paikoituspaikat 2
Syöttöaskelluspituudet 1 mm / 2 mm / 4 mm / 8 mm
Yhden nauhan vaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
