Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.10 Komponenttivaunu
209
3.10.4 SIPLACE X-sarjan komponenttivaunun kohdistusmerkit
3

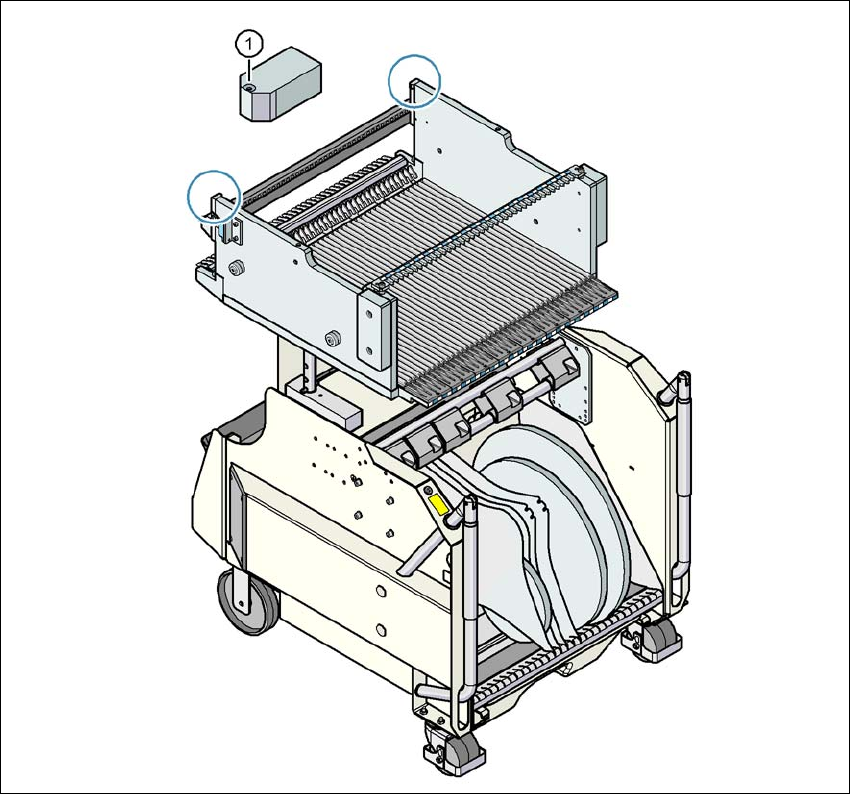

Kuva 3.10 - 4 SIPLACE X-sarjan komponenttivaunun kohdistusmerkit
(1) Komponenttivaunun kohdistusmerkit
SIPLACE X-sarjan komponenttivaunun telakoinnin jälkeen koneelta puuttuvat komponenttivau-
nun kohdistusmerkit.
Poimittaessa komponentteja, joiden sivunpituus on pienempi kuin 0,5 mm, siis 0402-komponentit
ja pienemmät, suoritetaan ennen ensimmäisen komponentin poimintaa nauhataskussa olevan
komponentin aseman määritys.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
210
3.10.5 Komponenttivaunun mitat, SIPLACE X-sarja
3

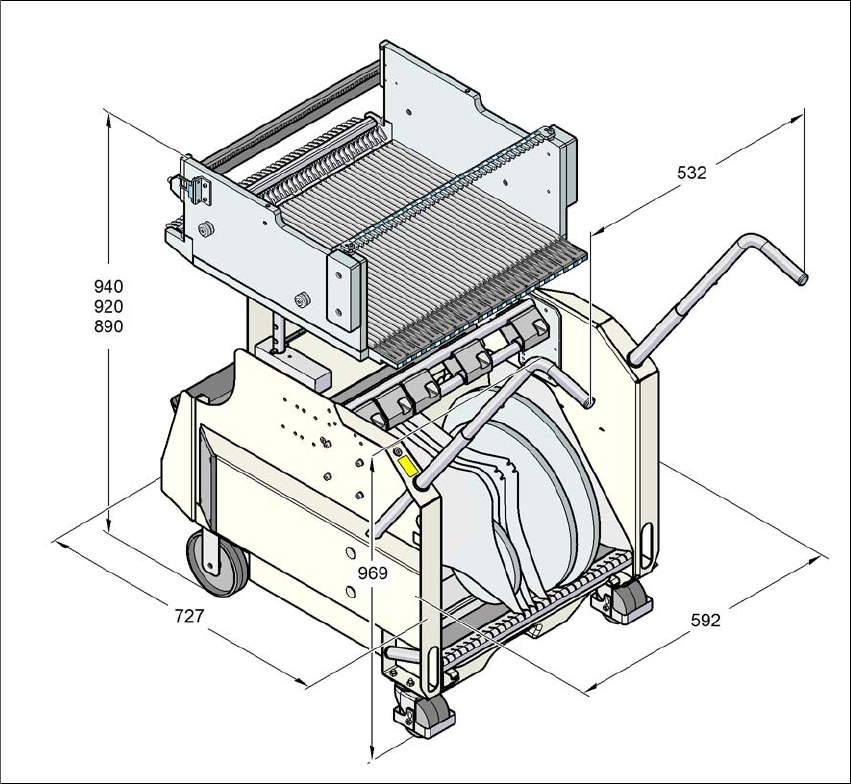

Kuva 3.10 - 5 Komponenttivaunun mitat, SIPLACE X-sarja, kaikki mitat millimetreinä
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.10 Komponenttivaunu
211
3.10.6 Komponenttipöytä, SIPLACE X-sarja
Syöttömoduulien etummainen liukujohde sijoitetaan sisäänvientiohjaimeen (kohta 1 kuvassa
3.10 - 6
). Sisääntyöntämisen yhteydessä syöttömoduulin johteet (kohta 12 und 13 kuvassa 3.9 -
2, sivu 177) liukuvat johdeprofiilia (kohta 2 kuvassa 3.10 - 6) pitkin vastelistaan (kohta 4 kuvassa
3.10 - 6
). Vastelistassa olevaan keskitysporaukseen (kohta 5 kuvassa 3.10 - 6) asettuu puoles-
taan X-syöttömoduulin keskitystappi "edessä" (kohta 4 kuvassa 3.9 - 1
, sivu 176). Samalla kom-
ponenttipöydän lukitussalpa (kohta 1 kuvassa 3.10 - 7
, sivu 212) lukittuu syöttömoduulin
lukitusrullaa (kohta 1 kuvassa 3.9 - 1
, sivu 176) vasten. Keskitystappi "takana" (kohta 12 kuvassa
3.9 - 1
, sivu 176) syöttömoduulin yläpuolella asettuu keskityslistan (kohta 3 kuvassa 3.10 - 6) ko-
loon.
3

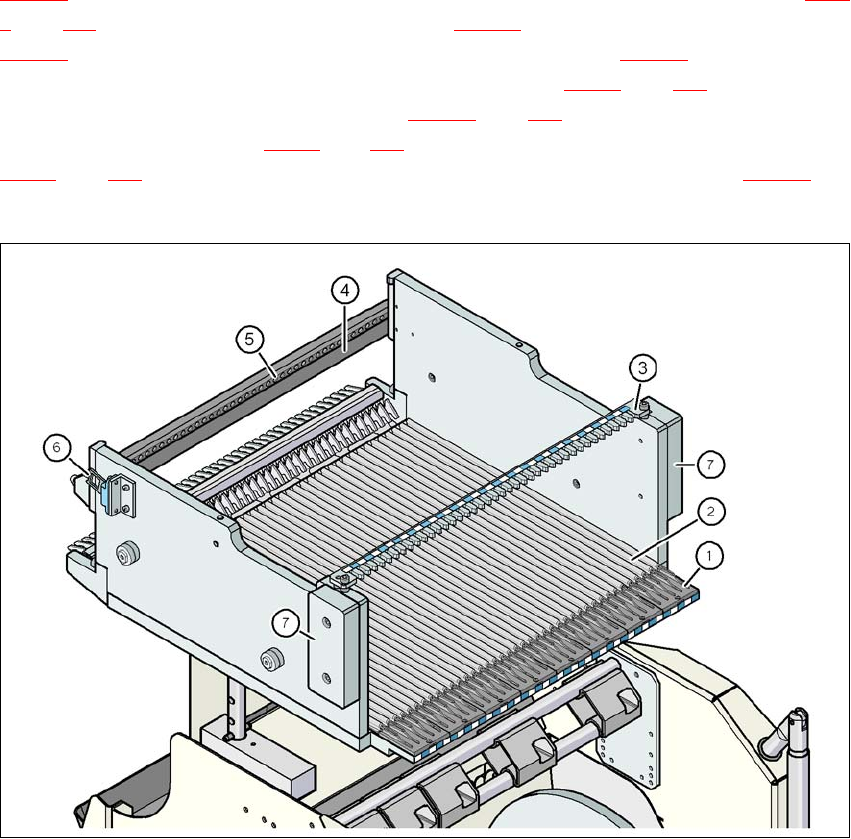

Kuva 3.10 - 6 Komponenttipöytä, SIPLACE X-sarja, kuva taustapuolelta
(1) sisäänvientiohjain
(2) Johdeprofiili (Ω-profiili)
(3) keskityslista X-syöttömoduulien keskitystappia "takana" varten
(4) vastelista
(5) keskitysreiät
(6) kytkentäkieleke hätäpysäytyspiirin turvakytkintä varten
(7) kosketussuoja
