Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.10 Komponenttivaunu 215 3.10.8.2 Nauharullan maksimihalkaisij a suhteessa piirilevyjen kuljetuskorkeuteen 3 3 3.1…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
214
3.10.8 Nauhasäiliö, SIPLACE X-sarja
3.10.8.1 Kuvaus
Nauhasäiliöön voi laittaa rullia, aina läpimittaan 19" (483 mm) asti. Jakolevyjen käyttö on kuvattu
kappaleessa 5.9.5
, sivulla 298.
3
Kuva 3.10 - 9 Komponenttivaunu, SIPLACE X-sarja, varustettu nauhasäiliöllä
(1) Komponenttivaunu
(2) pistoakselien sijainti
(3) nauhajäteastia
(4) nauhasäiliö
(5) jakolevy
(6) Pistoakseli (suurennettuna)
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 3.10 Komponenttivaunu
215
3.10.8.2 Nauharullan maksimihalkaisija suhteessa piirilevyjen kuljetuskorkeuteen
3
3

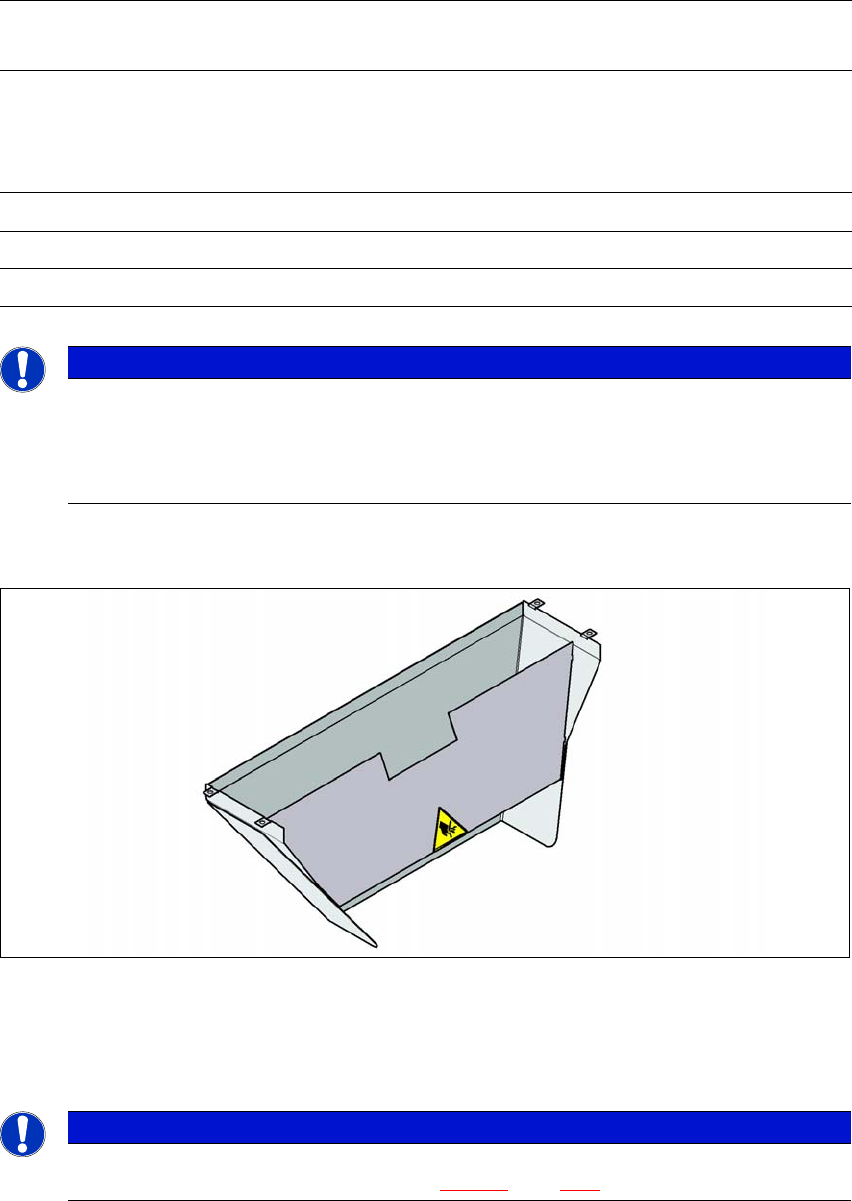

3.10.9 Nauhajäteliuku
3
Kuva 3.10 - 10 Nauhajätejohte komponenttivaunun sisäänvetäjään
Nauhajätejohteen pituus voidaan säätää kulloisenkin PL-kuljetuskorkeuden mukaiseksi siten, että
nauhapalaset ohjautuvat suoraan komponenttivaunun nauhajätesäiliöön.
3
Ilman lisänauharullan
pidikettä
Lisä-nauharullapidikkeen kanssa
Piirilevyjen
kuljetuskorkeus
komponenttivaunus
sa
Nauharullan halkaisija Nauharullan halkaisija
ilman pistoakselia pistoakselilla
varustettuna
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
OHJE
Pistoakselien käyttö
X-sarjan komponenttivaunut eivät yleensä tarvitse pistoakseleita.
Käytä pistoakselia, jos virheilmoitus "Timeout" esiintyy toistuvasti X-syöttömoduu-
lissa.
OHJE
X-sarjaan tarkoitetun nauhajäteliu'un voi asentaa vain X-sarjan komponenttivaunulle tar-
koitettuun sisäänvetoyksikköön (ks. kuva 5.15 - 3
, sivu 323).
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
216

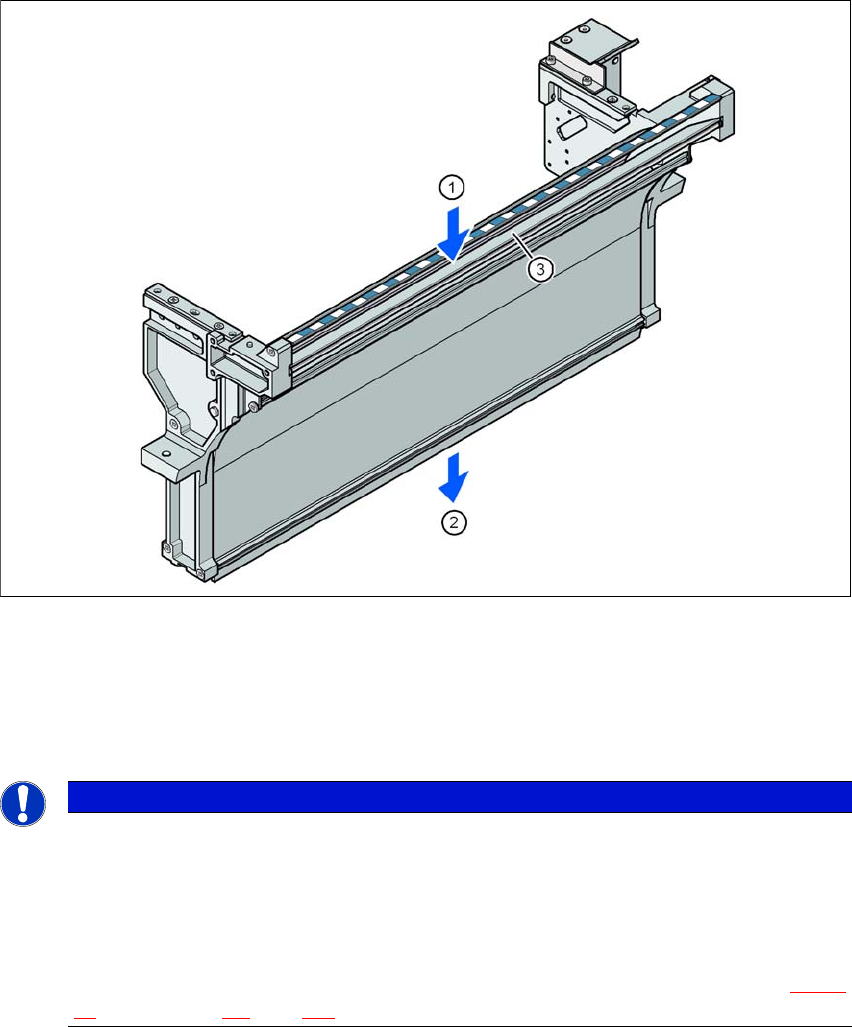

3.10.10 Tyhjän nauhan johdekanava komponenttivaunun sisäänvetoyksikössä
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen enin-
tään 8 mm taskukorkeuden suuruisia nauhoja.
3
Kuva 3.10 - 11 Tyhjän nauhan johdekanava SIPLACE X -sarjan komponenttivaunuun kuuluvassa sisäänvetoyksikössä
(1) tulorako tyhjiä nauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy: nauhat < 8 mm ja nauhat > 8 mm, irrotettavissa
3
OHJE
Ruuhkan vaara!
Jos matala- ja korkeataskuisilla nauhoilla varustetut syöttömoduulit on sijoitettu vierek-
käin, tyhjistä nauhoista voi muodostua ruuhka.
Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduu-
lien viereen.
Jakolevyn voi poistaa, jos nauhataskujen korkeus on yli 12 mm (kohta 3 kuvassa 3.10 -
11) (ks. kappale 4.5, sivu 258).
