Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 708.1 alkaen Painos 05/ 2015 4.2 Sijoituspaikan infrastruktuuri 225 4.2 Sijoitusp aikan infrastruktuuri 4 4.2.1 Alust an ominaisuuksia koskevia…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
224
4.1.5.4 Mitä kuljetuksessa on otettava erityisesti huomioon
4
4
VAROITUS
Konejalkojen vaurioitumisen vaara!
Automaatin rungossa olevat konejalkojen kierteet voivat vaurioitua, mikäli jalat hankaa-
vat lattiapintaa tai altistuvat iskuille.
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina
lattian yläpuolella.
VAROITUS
Vakuumipumpun poistoilmakanavan vaurioitumisen vaara!
Ladonta-alueella 1 voi olla asennettuna vakuumpumppuja. Poistoilmakanava on asen-
nettu koneen jalustan alle. Tämä poistoilmakanava voi vaurioitua haarukkatrukin avulla
tapahtuvan kuljetuksen yhteydessä.
Irrota poistoilmakanava, ennen kuin kuljetat automaattia haarukkatrukin avulla.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.2 Sijoituspaikan infrastruktuuri
225
4.2 Sijoituspaikan infrastruktuuri
4
4.2.1 Alustan ominaisuuksia koskevia suosituksia
Automaatin alustan on oltava luja ja tasainen, sillä dynaamiset voimat voivat aiheuttaa automaatin
sijoituspaikassa värähtelyä automaatin käytön yhteydessä. Värähtelyjen suuruus riippuu lattiape-
rustuksen rakenteesta. Periaatteessa, mikäli lattiakuormituksen parametrejä jne. noudatetaan,
sopivia ovat:
– Teräsbetoni-välikattorakenteet, esim. teollisuushallien katot
– Teräsbetoni-pohjalaatat, esim. kellarittomien teollisuushallien betonilattiat
– Kaksoispohjalla varustetut tilat, mikäli välitiloihin on vedetty vankka perustus. Tähän välipe-
rustukseen pätevät samat tukivaatimukset. Ne on voitu valmistaa teräspalkeista tai betonista.
4
4.2.1.1 Mahdollisimman tasainen lattia
Automaatin alustan kaltevuus saa olla enintään 0,63%. Tämä vastaa 5 mm:n laskua 800 mm:n
matkalla (tämä matka vastaa esim. komponenttipöydän leveyttä).
4.2.1.2 Koneen paino ja pintakuorma
Koneen painoja ja pintakuormaa koskevat arvot on ilmoitettu kappaleessa 3.3.1, sivu 119.
OHJE
Noudata myös SMD-laitteistojen sähköverkon ja paineilmajärjestelmän kokoonpanoa ja
asetuksia koskevaa julkaisua (saatavissa saksaksi ja englanniksi, tuotenro 00197548-
xx). Tämä julkaisu sisältyy SIPLACE-automaattien toimitukseen.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
226
4.2.2 Paineilman syöttö

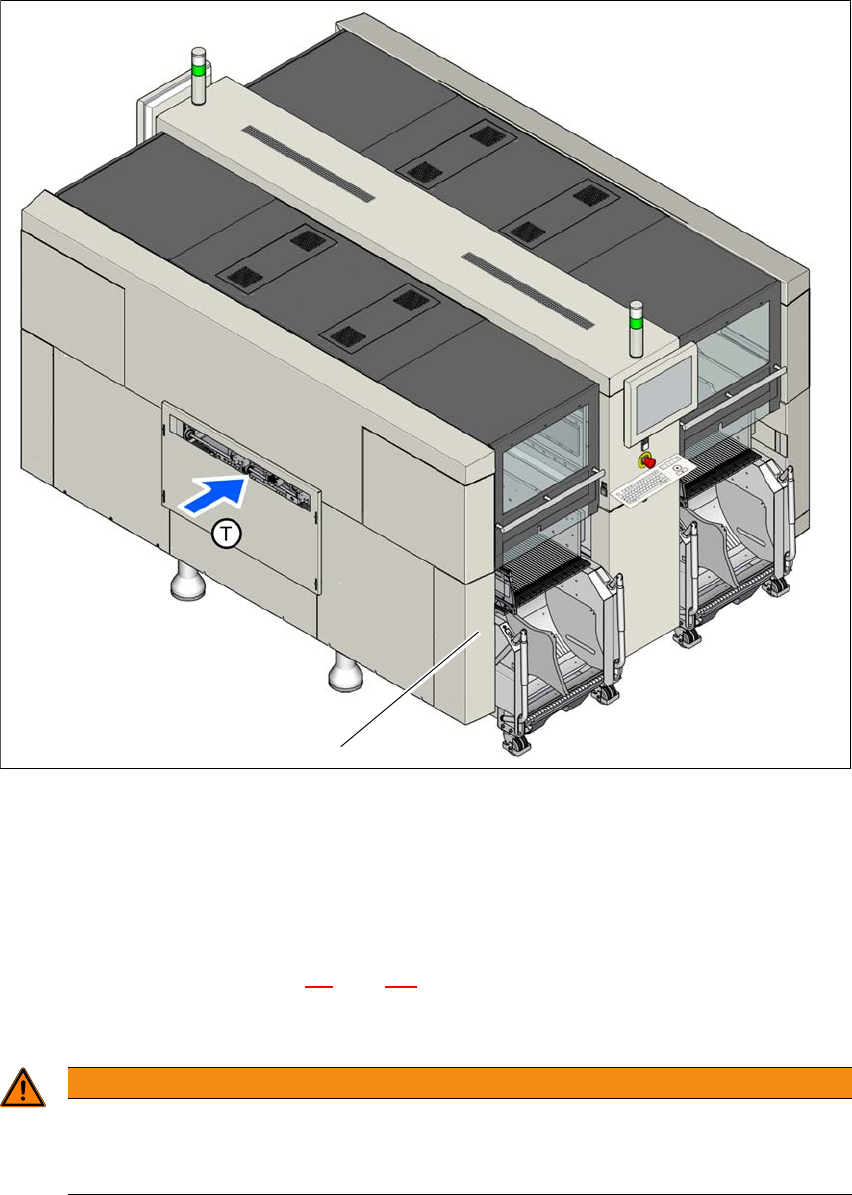

Kuva 4.2 - 1 Paineilman syöttöjärjestelmän sijainti automaatissa
(1) Paineilman syöttöjärjestelmän asennuspaikka
4.2.2.1 Paineilman syötön tarkastaminen
Tarkasta, täyttääkö paineilman syöttöjärjestelmä koneen teknisissä tiedoissa määritellyt vaati-
mukset (ks. taulukko kappaleessa 3.2
, sivu 115).
Kirjaa ylös paineilman ominaisuudet sijoituspaikalla.
4
1
VAROITUS
Loukkaantumisvaara!
Paineistuneet paineilmalinjat voivat aiheuttaa loukkaantumisen!
Älä koskaan avaa paineistuneita paineilmalinjoja.
