Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen 235 4.3 Automaatin sijoitt aminen p aikalleen 4.3.1 V aro-ohjeit a 4 4 4 4 …
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
234
F8 Blower Y-Axis 6,3 24
F9 Trailing 1 6,3 42
F10 Head supply 2 6,3 42
F11 Head supply 3 6,3 42
F12 Head supply 4 6,3 42
F13 Distributor and Vision 6,3 42
F14 Conveyor drives 6,3 42
F15 -- 6,3 27
F16 MCGU 3 6,3 27
F17 MCGU 2 6,3 27
F18 MCGU 1 6,3 27
F19 FCU 4 6,3 27
F20 FCU 3 6,3 27
F21 FCU 2 6,3 27
F22 FCU 1 6,3 27
F23 Head Axis 4 6,3 160
F24 Head Axis 3 6,3 160
F25 Head Axis 2 6,3 160
F26 Head Axis 1 6,3 160
Sulake Komponentti Virta [A] Jännite [V]
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 708.1 alkaen Painos 05/2015 4.3 Automaatin sijoittaminen paikalleen
235
4.3 Automaatin sijoittaminen paikalleen
4.3.1 Varo-ohjeita
4
4
4
4
4
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Automaatin saavat asentaa ja ottaa käyttöön ainoastaan SIPLACE-järjestelmään eri-
koistuneet teknikot tai tehtävään luvan saaneet henkilöt.
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Automaatin pohjaan liittyvistä asennustöistä aiheutuva loukkaantumisvaara!
Automaatin pohjaan liittyvät asennustyöt voivat aiheuttaa loukkaantumisen.
Estä automaatin liikkuminen sopivien lisätoimenpiteiden avulla. Konetta ei saa olla
yksinomaan haarukkatrukin varassa.
VAROITUS
Loukkaantumisvaara asennustöiden yhteydessä!
Portaalien virheellinen asemointi asennustöiden aikana johtaa päätilan supistumiseen ja
edelleen loukkaantumiseen.
Huolehdi siitä, että portaalit ovat piirilevyjen kuljetusalueen yläpuolella.
VAROITUS
Automaatin korkeuden säätäminen!
Automaatin korkeuden asettamiseen tarvitaan kaksi henkilöä:
– toinen henkilö suorittaa vaadittavat asennustyöt
– toinen tarkkailee nostettujen automaattien asemapysyvyyttä asennuksen yh-
teydessä.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erityisillä vahvikkeilla varustettuja jalkineita.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 708.1 alkaen Painos 05/2015
236
4.3.2 Automaatin nostaminen ja kuljettaminen haarukkatrukilla
4

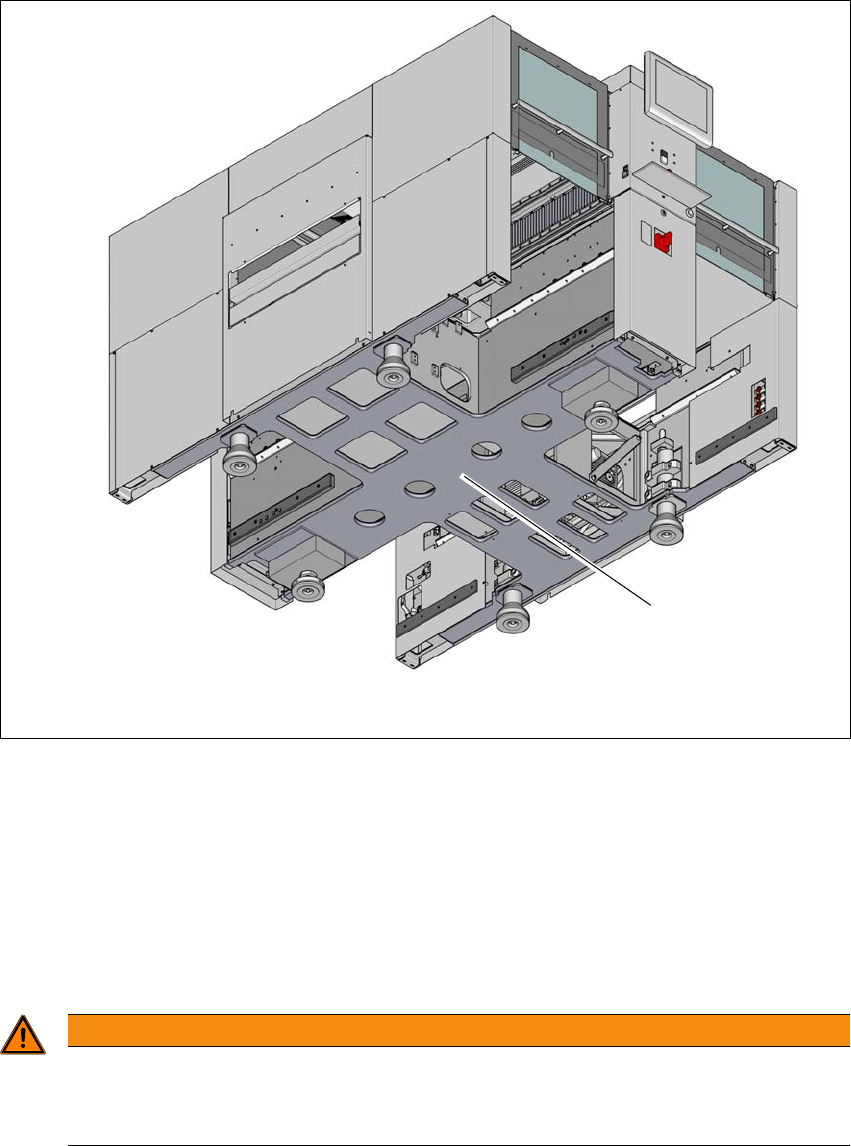

Kuva 4.3 - 1 Tukipinta - haarukka poikittain piirilevyjen kuljetussuuntaan nähden (esimerkki: SIPLACE X2 S / X3 S /
X4 S)
(1) Haarukkatrukin haarukalle tarkoitettu tukipinta
Asemoi haarukkatrukki poikittain piirilevyjen kuljetussuuntaan nähden ja avaa haarukkaa sii-
hen saakka, kunnes automaatin tukipinnat ovat yhdenmukaisesti haarukan päällä.
Ota ehdottomasti huomioon seuraavat ohjeet ennen automaatin nostamista, jotta automaatille ei
voi aiheutua peruuttamattomia vaurioita:
4
VAROITUS
Haarukan kohdistaminen
– Haarukka on suunnattava piirilevykuljettimen suuntaisesti.
– Haarukka tulee kohdistaa koneen keskustaan.
(1)
